BM123中级培训教材v1.0-061120.pdf - 第28页
1.0-061120 28/43 十、真空气压测定。 真空（-80Kpa） ： 1. 将NOZZLE S装于测定HEAD，进入MONITOR画面 2. 选择测定HEAD，选择HEAD SUTION 3. 将HEAD下降至-45mm，将真空表插入NOZZLE 4. 记录读数；若不良，更换真空发生器
1.0-061120
27/43

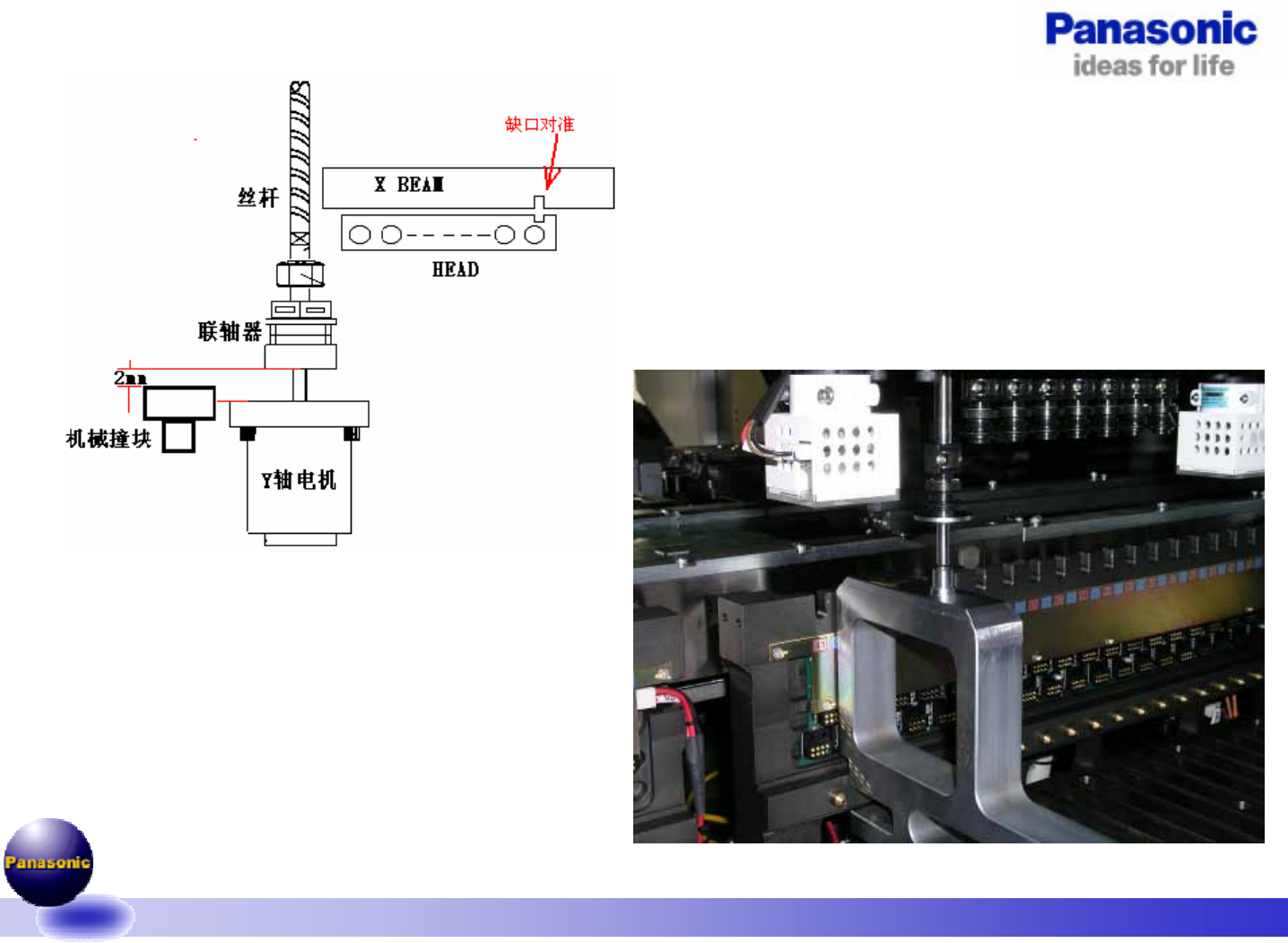

九、XY轴电机的调整。
XY轴原点的调整
1. 更换上新电机，将固定螺钉固定电机。
2. 连接电机接头，通电、通气，开机。
3. 将X或Y轴推至图示位置，锁紧联轴器。
4. 进入ORGIN SETTING画面，按亮该轴后，设定
原点。
5. 单轴回原点。
6，将需要调整的轴的GAIN降半，松开连轴器。
7，在SERVO“ON”时，将调整治具分别装于Z41和H1，
确认H1上的治具能否对准Z41的治具孔的位置。
8，若存在误差，在SERVO“ON”的状态下，用手移动X
或Y轴，使H1上的治具能对准Z41上的治具孔。
9，锁紧连轴器，恢复GAIN值，SERVO ON。
10，单轴回原点。
11，再次确认H1和Z41的治具间的位置，若存在少许
的误差，可测量出来后，填入MACHINE DATA
中的第1、第2项中。
1.0-061120
28/43
十、真空气压测定。
真空（-80Kpa）：
1. 将NOZZLE S装于测定HEAD，进入MONITOR画面
2. 选择测定HEAD，选择HEAD SUTION
3. 将HEAD下降至-45mm，将真空表插入NOZZLE
4. 记录读数；若不良，更换真空发生器
1.0-061120
29/43

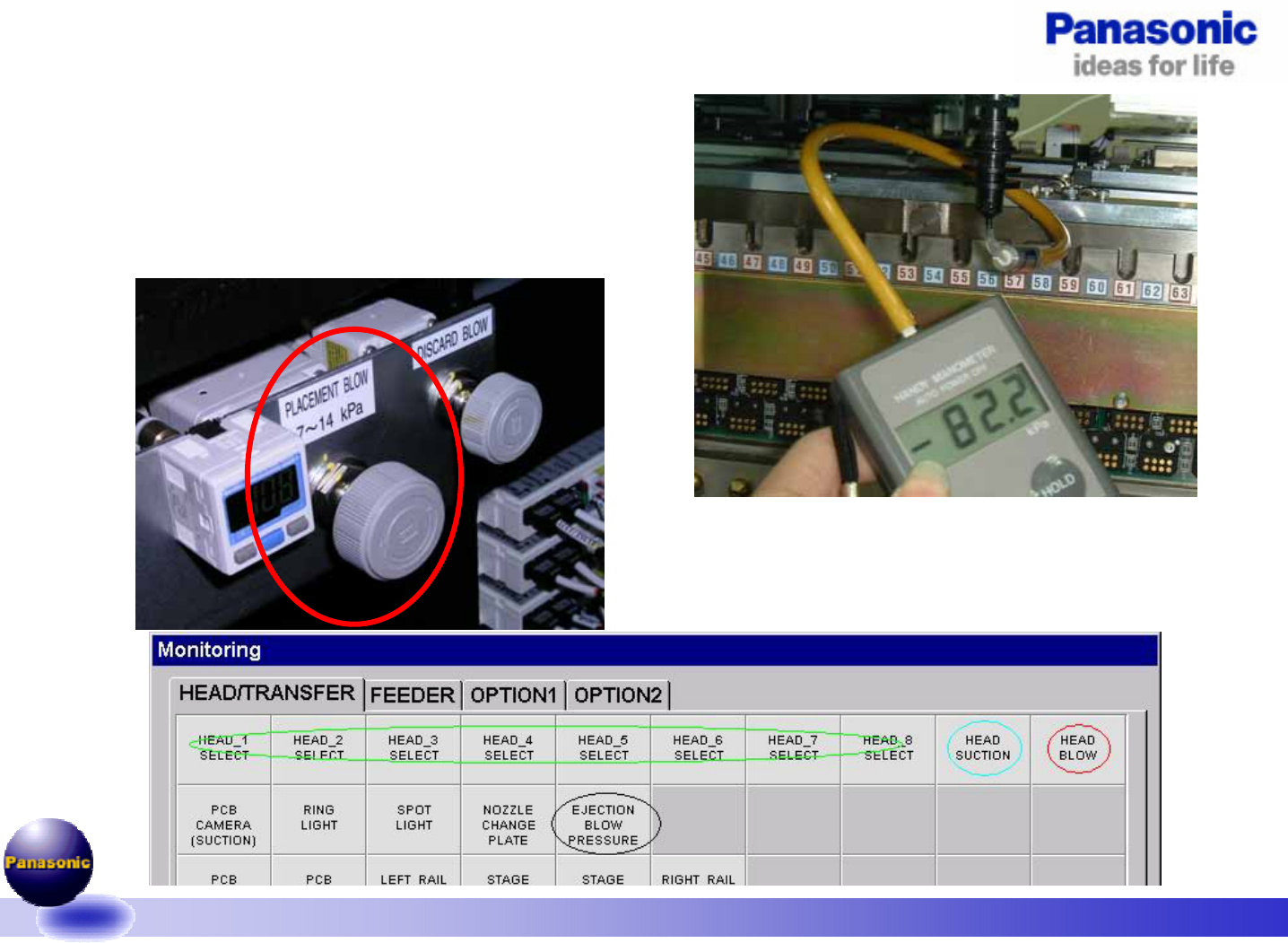

十一、贴装吹气的气压测定。
贴装吹气（7~14Kpa）：
1. 将NOZZLE S装于测定HEAD，进入MONITOR画面
2. 选择测定HEAD，选择HEAD BLOW
3. 将HEAD下降至-46mm，将真空表插入NOZZLE
4. 记录读数；若不良，调整气压调节阀
