1.0-061120

32/43

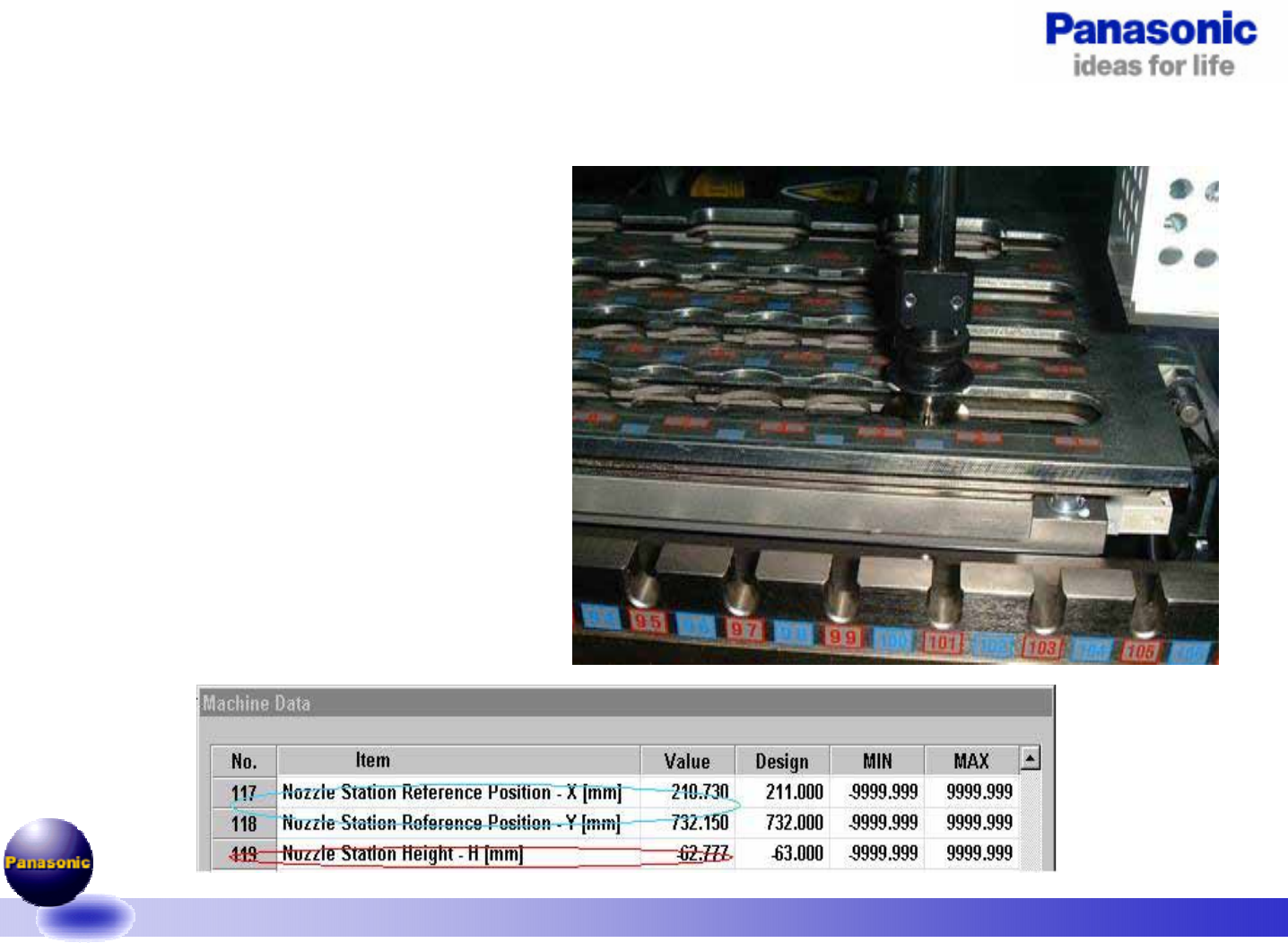

十四、吸嘴交换位置测定。

位置确认

1. 将NOZZLE CHANGER OPEN，在1号位放入吸

嘴或治具，NOZZLE CHANGER COLSE。

2. NC MOVE，使H1的HOLDER能顺利对准1号位

置的吸嘴，记录下当前X/Y坐标值，登录

NOZZLE STATION REFERNCE POSITION项目

中。

3. 重复确认。

1.0-061120

33/43

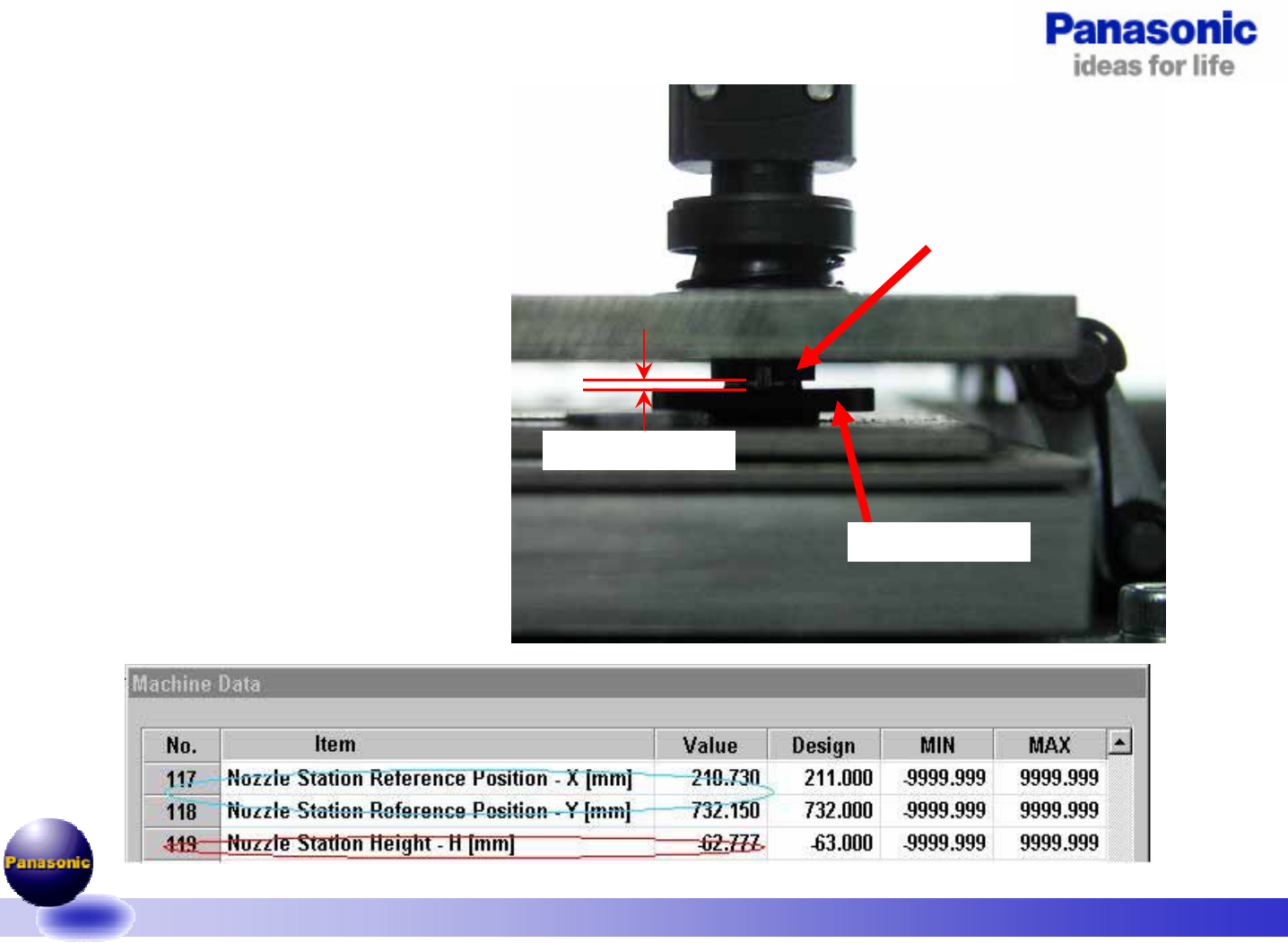

十五、吸嘴交换高度测定。

高度确认

1. 将NOZZLE CHANGER OPEN，在1号位放

入吸嘴或治具，NOZZLE CHANGER

COLSE。

2. 使用NC JOG，将HEAD1下降；观察

NOZZLE HOLDER下表面与NOZZLE 反射

板上表面能基本接触。

3. 记录下当前H1的下降值，登录到

MACHINE DATA中的NOZZLE STATION

Height中。

4. 重复确认。

NOZZLE HOLDER

NOZZLE 反射板

间隙为0.05～0.1

1.0-061120

34/43

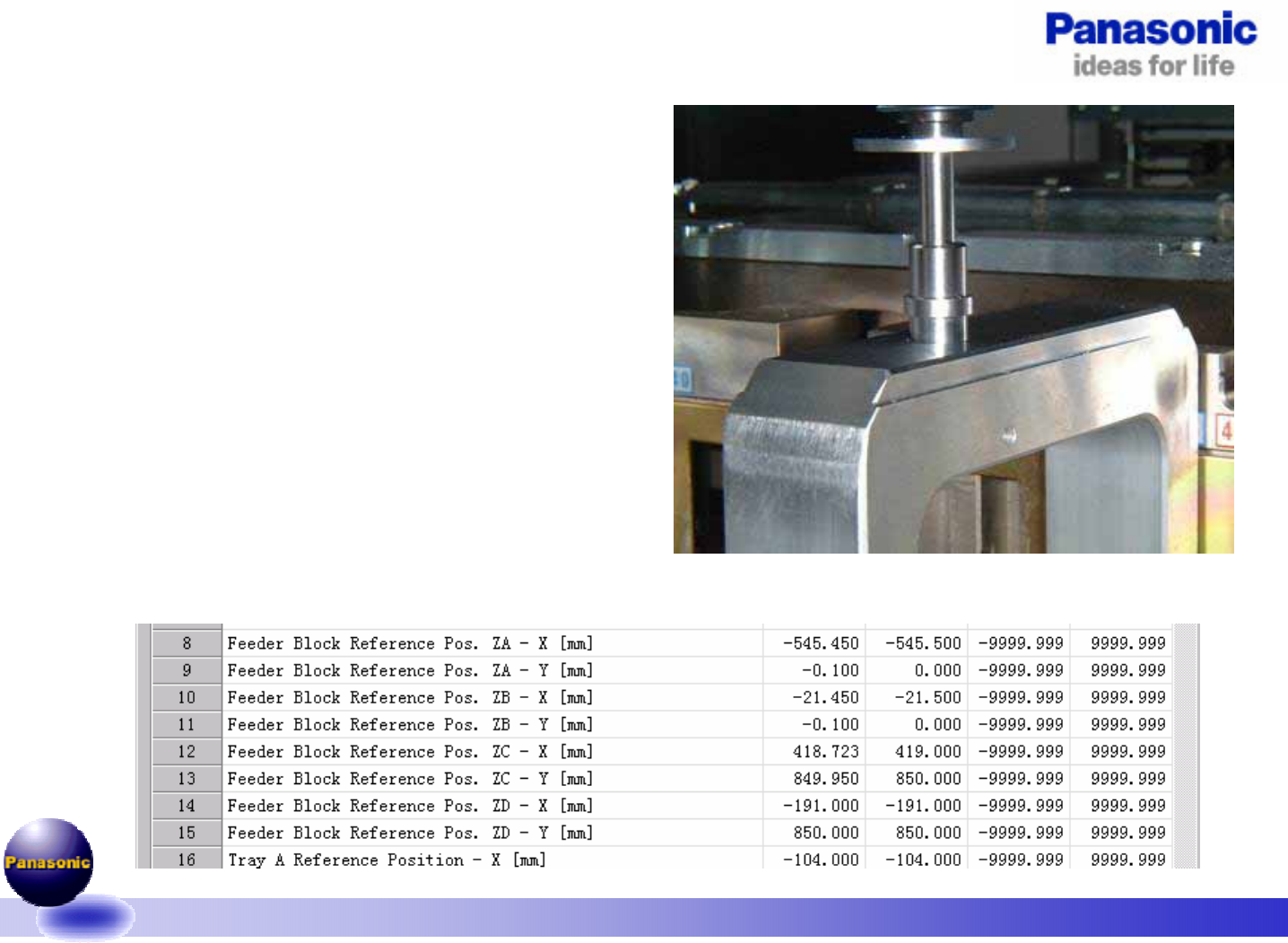

十六、ZA、ZB、ZC、ZD供料部吸着位置确认。

1.将吸着高度治具置于每个供料台的第一站，将

NOZZLE治具置于HEAD1。

2.使用NC JOG方法，移动X/Y轴，下降HEAD1。

3.使NOZZLE治具插入吸着高度治具。

4.记录当前的X/Y坐标，登录到Machine Data。
