1.0-061120 31/43 十三、吸嘴站平行度调整。 1.将百分表置于NOZZLE CHANGER侧面 2.规格值：0.05mm以内 3.若不良，松开固定螺钉（4个），调整NOZZLE CHANGER位置；之后固定。

1.0-061120

30/43

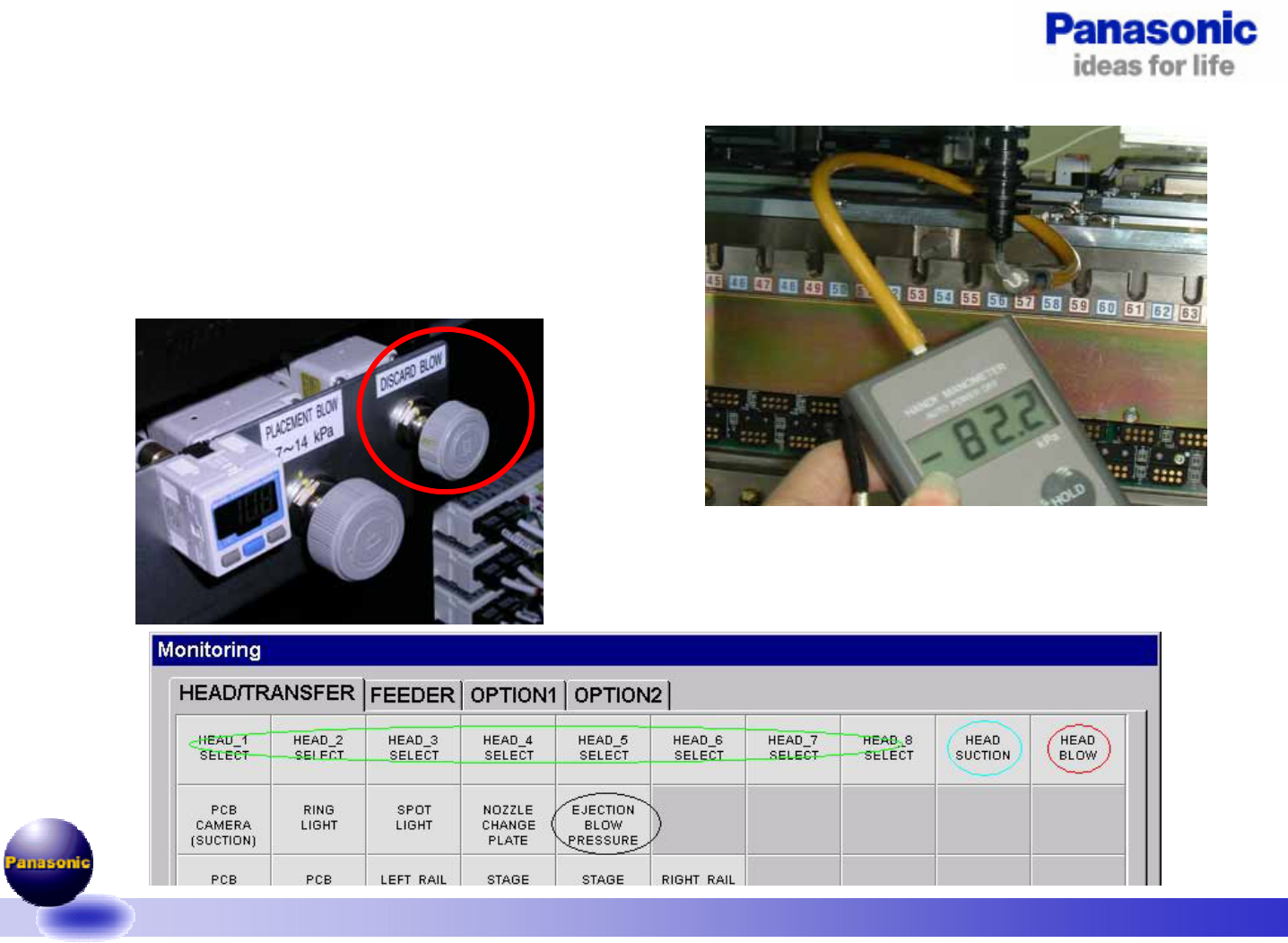

十二、抛料的气压测定。

抛料（25~30Kpa）：

1. 将NOZZLE S装于测定HEAD，进入MONITOR画面

2. 选择测定HEAD，同时选择HEAD BLOW和EJECTION BLOW

PRESSURE

3. 将HEAD下降至-58mm，将真空表插入NOZZLE

4. 记录读数；若不良，调节气压调节阀

1.0-061120

31/43

十三、吸嘴站平行度调整。

1.将百分表置于NOZZLE CHANGER侧面

2.规格值：0.05mm以内

3.若不良，松开固定螺钉（4个），调整NOZZLE CHANGER位置；之后固定。

1.0-061120

32/43

十四、吸嘴交换位置测定。

位置确认

1. 将NOZZLE CHANGER OPEN，在1号位放入吸

嘴或治具，NOZZLE CHANGER COLSE。

2. NC MOVE，使H1的HOLDER能顺利对准1号位

置的吸嘴，记录下当前X/Y坐标值，登录

NOZZLE STATION REFERNCE POSITION项目

中。

3. 重复确认。
