十九、贴装高度。
1.将固定于轨道上（尽量使用较大的基板，机器可实装的最大基板330x250）
2.将NOZZLE M装于HEAD1上，使用NC JOG方法将HEAD分别移至阿A、B、C、D四个测定点
3.使用NC JOG方法，下降HEAD1至-46mm；用塞片测量基板与吸嘴的间隙（规格值：-46±0.5mm）
4.获取四个测定点的平均值，登入于Machine Data（No.45 Mount Height）
1.0-061120
38/43

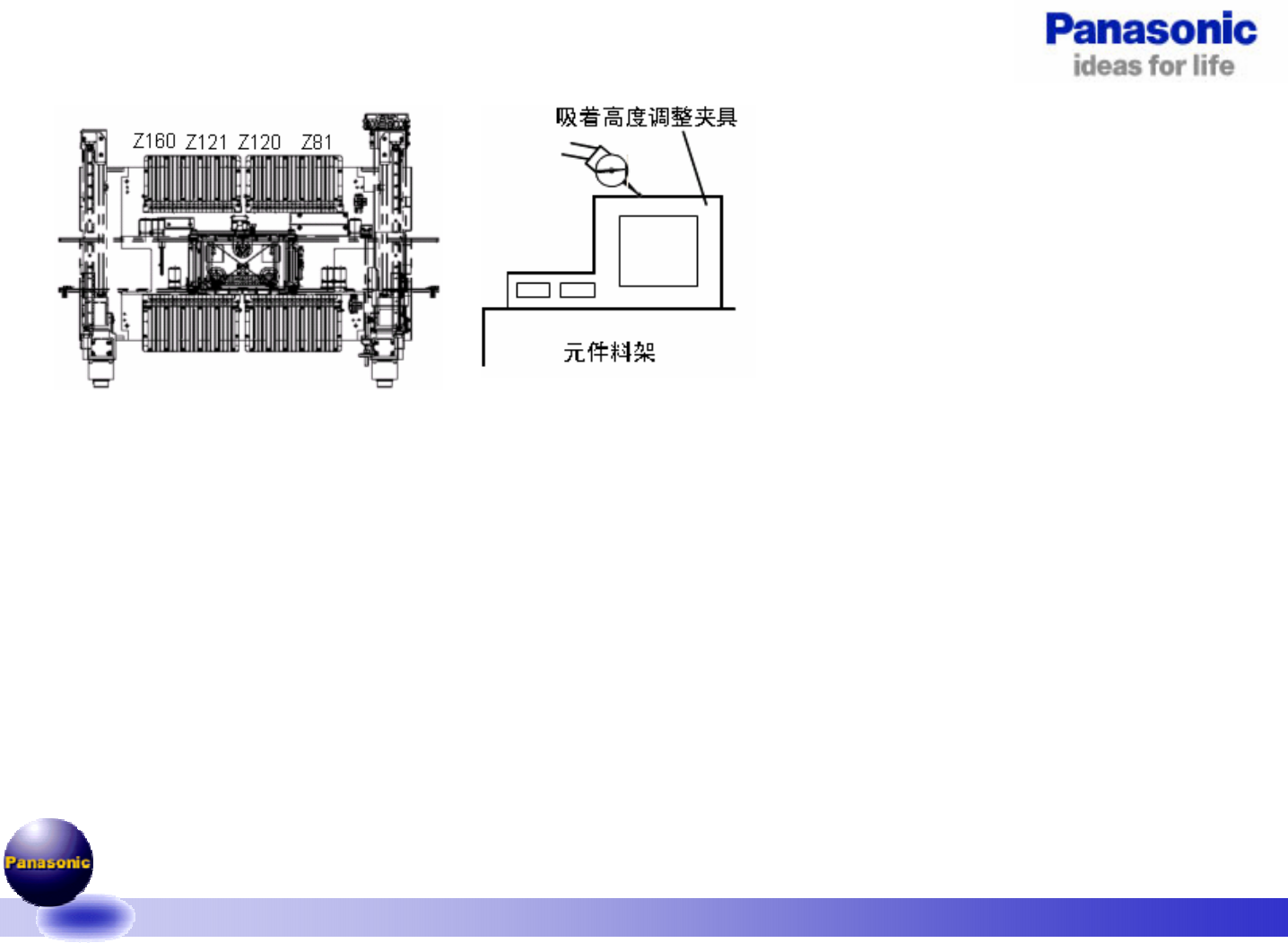

二十、供料平台平面度调整。
=准备=
1. 吸着高度调整夹具
2. 度盘表 3. 垫块
调整元件料架共平面度
1.打开电源，返回原点。
2.把吸着高度调整夹具连接到 Z1。
3.把磁性表架连接到头装置，使度盘
表接触块规的上表面。
4.使度盘表归零。
5.把吸着高度调整夹具逐个连接到Z1
、Z40、 Z41、Z80、Z160、Z121、Z81和
Z80，用同样的方式检查各自的高度。
6.使用下列等式计算平面度。
=注意=
共平面度=(最大高度)-(最小
高度)
=规格=
平面度: 0.1mm 内
=共平面度不符合规格=
通过在平台的四个支撑角增加或减少
垫块来获得平面度。
1.0-061120
39/43

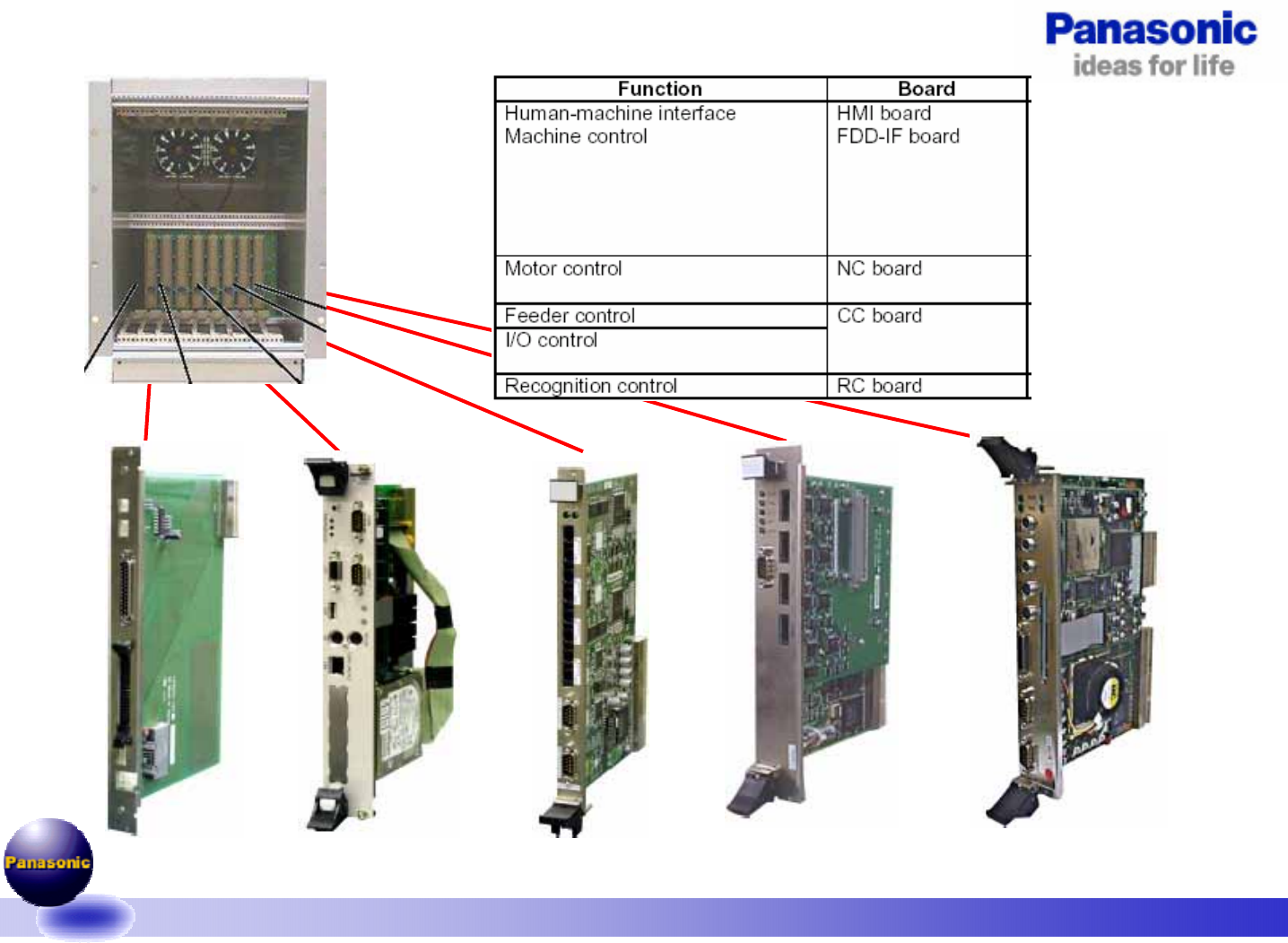

二十一、P8000主控箱的认识。
FDD IF board HMI board NC board
CC board RC board
