1.0-061120 26/43 NC move移动S轴到64.5，移动H1到－6。在Administrator菜单中的Vision Service中打开 Head Camera显示手动调整S轴Camera，使屏幕上十字线和吸嘴中心重合，轻锁后，伺服OFF锁紧。改回Gain值后，再次确认。

1.0-061120

25/43

将S轴马达的

Gain调整到原

来的一半

松开COUPLING

上的螺丝

将Camera移到左端，

挡住原点Sensor后，

单轴回原点

1.0-061120

26/43

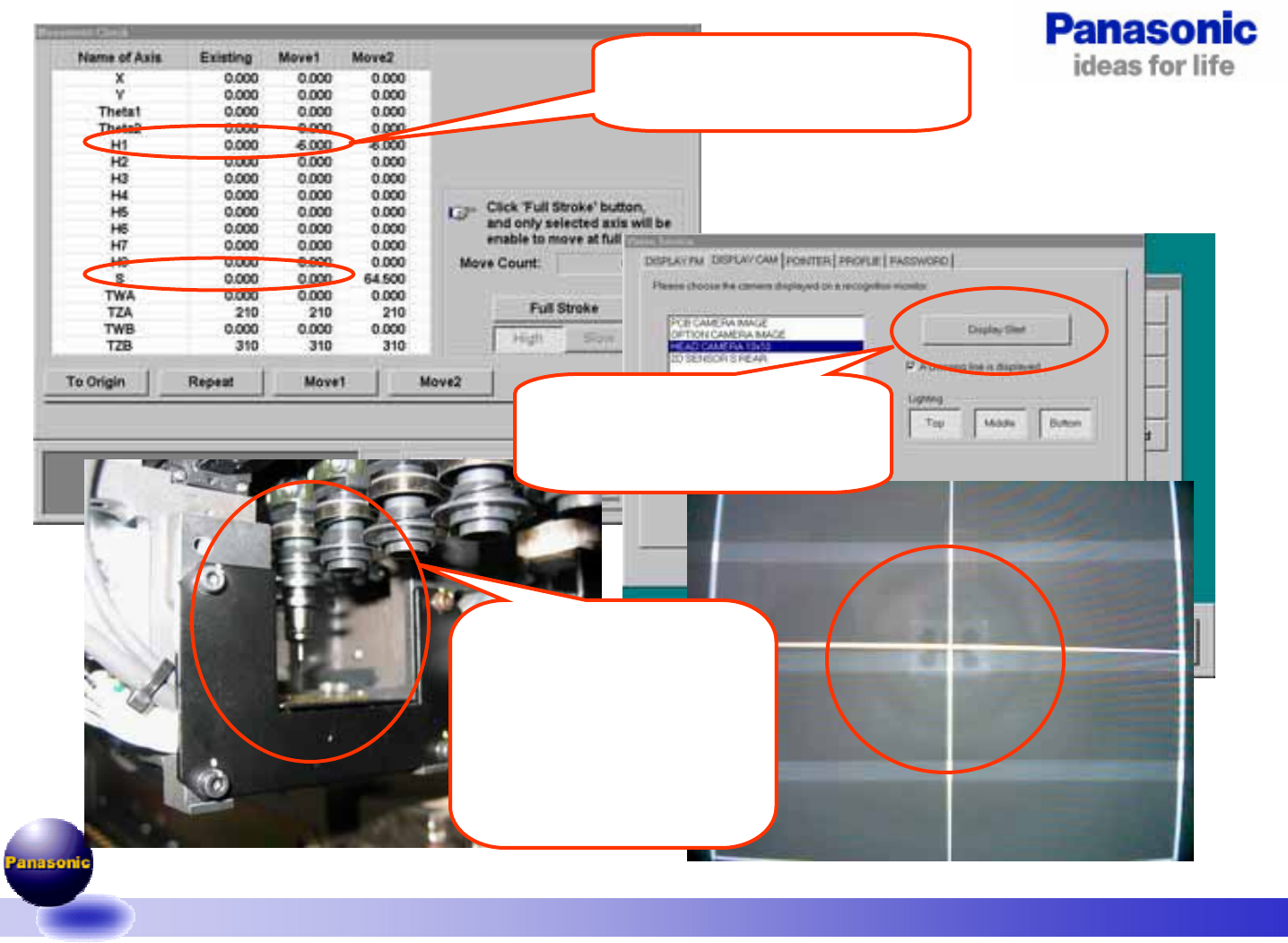

NC move移动S轴到64.5，

移动H1到－6。

在Administrator菜单中

的Vision Service中打开

Head Camera显示

手动调整S轴Camera，

使屏幕上十字线和吸

嘴中心重合，轻锁

后，伺服OFF锁紧。改

回Gain值后，再次确

认。

1.0-061120

27/43

九、XY轴电机的调整。

XY轴原点的调整

1. 更换上新电机，将固定螺钉固定电机。

2. 连接电机接头，通电、通气，开机。

3. 将X或Y轴推至图示位置，锁紧联轴器。

4. 进入ORGIN SETTING画面，按亮该轴后，设定

原点。

5. 单轴回原点。

6，将需要调整的轴的GAIN降半，松开连轴器。

7，在SERVO“ON”时，将调整治具分别装于Z41和H1，

确认H1上的治具能否对准Z41的治具孔的位置。

8，若存在误差，在SERVO“ON”的状态下，用手移动X

或Y轴，使H1上的治具能对准Z41上的治具孔。

9，锁紧连轴器，恢复GAIN值，SERVO ON。

10，单轴回原点。

11，再次确认H1和Z41的治具间的位置，若存在少许

的误差，可测量出来后，填入MACHINE DATA

中的第1、第2项中。
