1.0-061120 32/43 十四、吸嘴交换位置测定。位置确认 1. 将NOZZLE CHANGER OPEN，在1号位放入吸嘴或治具，NOZZLE CHANGER COLSE。 2. NC MOVE，使H1的HOLDER能顺利对准1号位置的吸嘴，记录下当前X/Y坐标值，登录 NOZZLE STATION REFERNCE POSITION项目中。 3. 重复确认。

1.0-061120

31/43

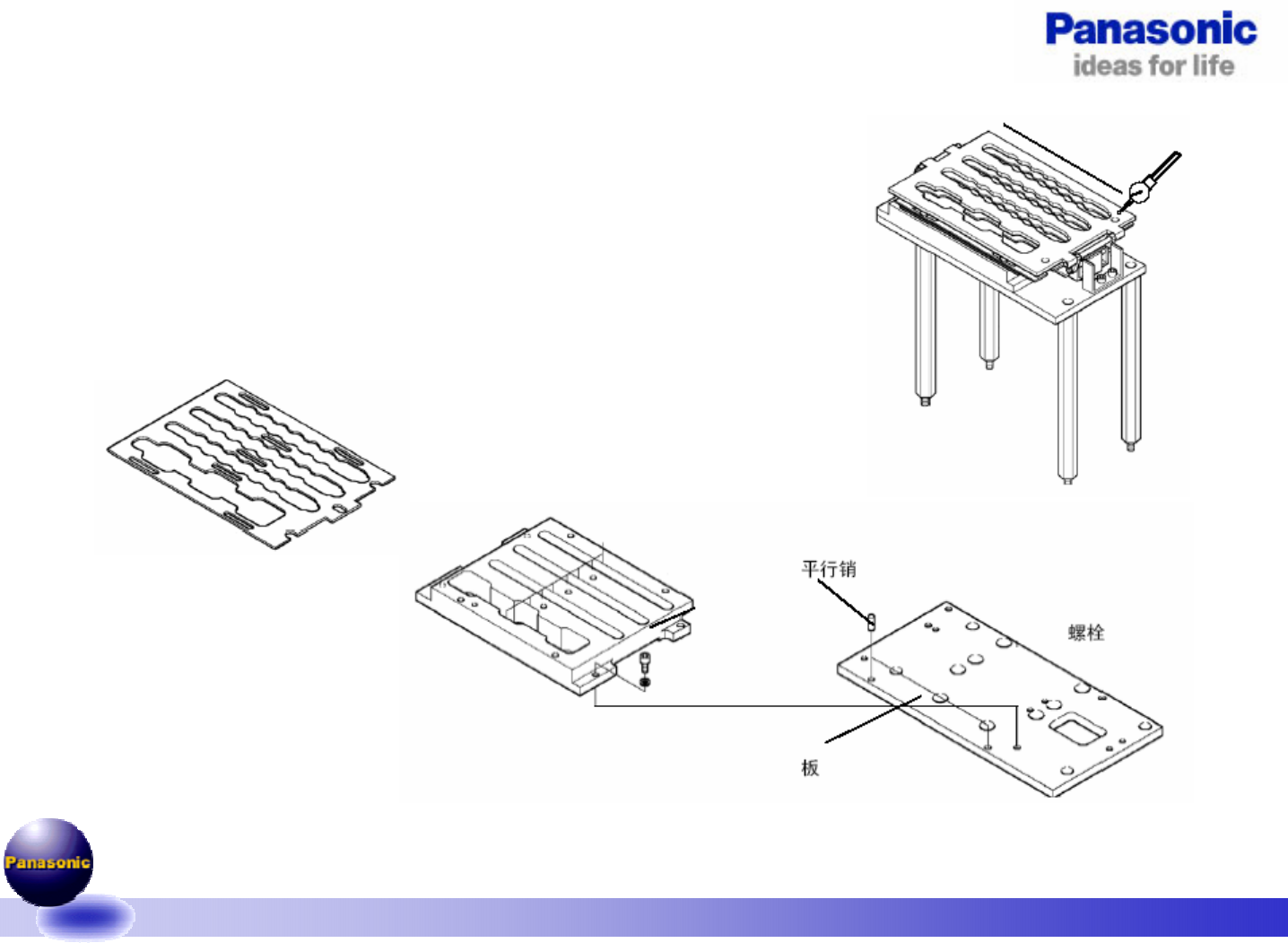

十三、吸嘴站平行度调整。

1.将百分表置于NOZZLE CHANGER侧面

2.规格值：0.05mm以内

3.若不良，松开固定螺钉（4个），调整NOZZLE CHANGER位置；之后固定。

1.0-061120

32/43

十四、吸嘴交换位置测定。

位置确认

1. 将NOZZLE CHANGER OPEN，在1号位放入吸

嘴或治具，NOZZLE CHANGER COLSE。

2. NC MOVE，使H1的HOLDER能顺利对准1号位

置的吸嘴，记录下当前X/Y坐标值，登录

NOZZLE STATION REFERNCE POSITION项目

中。

3. 重复确认。

1.0-061120

33/43

十五、吸嘴交换高度测定。

高度确认

1. 将NOZZLE CHANGER OPEN，在1号位放

入吸嘴或治具，NOZZLE CHANGER

COLSE。

2. 使用NC JOG，将HEAD1下降；观察

NOZZLE HOLDER下表面与NOZZLE 反射

板上表面能基本接触。

3. 记录下当前H1的下降值，登录到

MACHINE DATA中的NOZZLE STATION

Height中。

4. 重复确认。

NOZZLE HOLDER

NOZZLE 反射板

间隙为0.05～0.1
