ValveMate 7160RA ラジアルバルブコントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

仕様

注：仕様と技術的詳細は予告なく変更する場合があります。

項目仕様

本体寸法 20.0

W x 6.8H x 14.2D cm (7.87W x 2.68H x 5.59D")

重量 1.8 kg (3.9 lb)

サイクルレート 400回/分

時間範囲 0.001–99.9 s

電気入力

DC24V (+/-5%)、最大0.63A

電気入力コネクター Switchcraft L722RAあるいは同等のもの (固定タイプ)

電源アダプター入力：AC100-240DV (+/-10%) 50/60Hz

出力：DV24V (+/-5%) 0.63A Switchcraft S761K固定タイプDCプラグあるいは

同等のもの、壁取付型、変更可能ACプラグ

フィードバックループサイクル終了 (EOC OUT) 出力およびアラーム出口電気スイッチ、DC24 V、最大

100mA

サイクル始動 DC5–24V シグナル, フットペダルまたは閉接点起動

入力エアー圧 5.5–7.0 bar (80–100 psi)

エアー消費量 3 CFM (最大400サイクル/分時)

使用環境条件温度： 5–45 °C (41–113 °F)

湿度：相対湿度 30°C時85%、45°C時40%(結露なきこと)

標高：海抜2000m (6,562フィート) 以内

製品分類

設置カテゴリー II

汚染度 2

認証 CE、TÜV、RoHS、WEEE、China RoHS

RoHS标准相关声明(中国RoHS有害物質宣言)

产品名称

部品名

有害物质及元素

有毒・有害物質と元素

铅 

鉛

(Pb)

汞 

水銀

(Hg)

镉 

カドミウム

(Cd)

六价铬

六価

クロム

(Cr6)

多溴联苯

多臭素化

ビフェニル

(PBB)

多溴联苯醚

ポリ臭素化

ジフェニルエーテル

(PBDE)

外部接口

外部電気接続

X 0 0 0 0 0

O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C

的标准低于SJ/T11363-2006限定要求。

この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量未満

であることを意味します。

X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C

的标准高于SJ/T11363-2006限定要求.

この部品の均質物質が含む有毒・有害物質が、EIP-A、EIP-B、EIP-Cのカテゴリーにおいて、SJ/T11363-2006に定める制限量以上

であることを意味します。

WEEE指令

本装置はWEEE指令（2012/19EU）の下、欧州連合の規制の対象となります。本装置の適切な廃棄方法について

は、www.nordsonefd.com/WEEE を参照してください。

ValveMate 7160RA ラジアルバルブコントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

各機能部品

前面パネルボタン/操作モード

POWER ボタンを押すと、電源のオンとオフが切り替わりま

す。注： ValveMate 7160RAは、電源を入れると常にRUNモードになります。

RUN 外部起動入力を有効にします。サイクルボタンは無効になります。

SETUP 吐出時間の設定、試験、および調整を行ないます。

MOTOR モーターモードのオフ、断続 , 、連続動作を選択します。

TEACH 連続噴霧/吐出や、その他の時間のかかるサイクルアプリケーションの時間設定やティーチングを簡単に行

なうことができます。

PURGE スプレーバルブ/吐出バルブのパージを行います。バルブのパージ中は、ラジアルエアーモーター、吐出およ

び霧化エアーの動作が制御されます。

CYCLE CYCLE ボタンを押すと、選択されているMODEに従って、異なる結果を示します。

TIME SET 上下ボタンを押すと、バルブの開放時間を増減します。SETUPモードあるいはTEACHモードで、

上下ボタンを同時に押すと時間が0にリセットされます。上下ボタンは、SETUP、TEACH、RUNモードで使

用できます。

ALARMS 1.圧力低下アラーム：バルブ駆動に十分な圧力がかかっているか確認できます。無効にすることも可能です。

2. CC INT (コンタクトクロージャ起動)：外部アラームアプリケーション用にCC INTのオプションをご使用

ください。

使用例：液剤タンク残量スイッチ、作業員の安全インターロック等。アラームの状態は吐出開始直前に判断

されます [4.1 bar (60 psi)未満のエアー圧と、CC INITのオープン]。

MODE MODE ボタンを押すことにより、各モードを順次切り替えます

拡張ユーザー設定機能

– 圧力低下アラーム： ON / OFF

– 圧力単位： Psi / Bar

– CC INIT ：アラーム起動のために有効化

ALI

– 霧化エアーの遅延調整

– 定常/タイマー無効化

ValveMate 7160RA ラジアルバルブコントローラー

www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

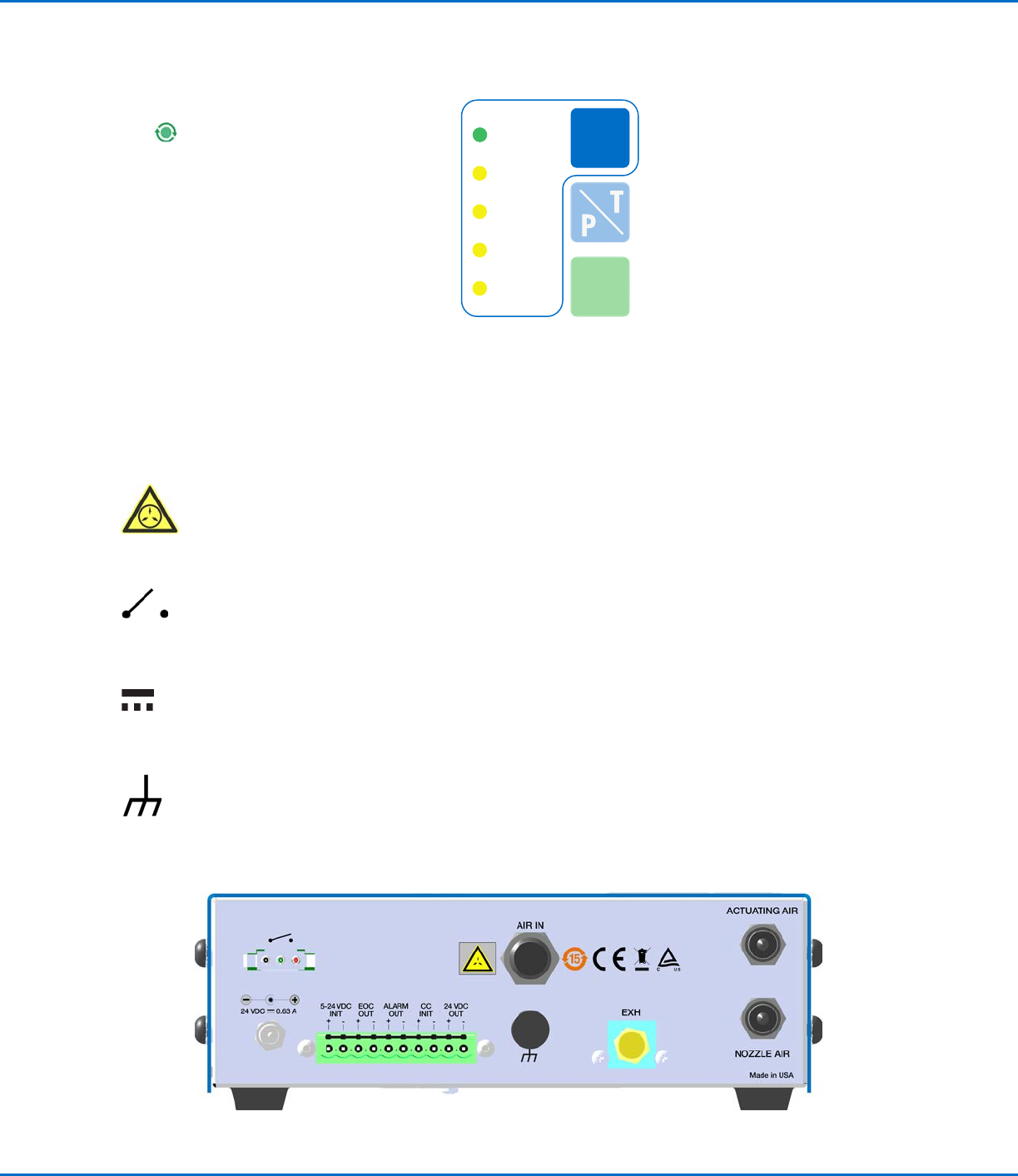

インジケーターランプ

LED

表示の左上部分にあるインジケーターラ

ンプは、ディスペンスバルブが駆動すると点灯しま

す。

前面パネルの中央にある5つのインジケーターラン

プは、運転モードの表示に使用されます。

MODE

RUN

CYCLE

SETUP

MOTOR

TEACH

PURGE

YCL

各機能部品（続き）

最大エアー圧の注意

最大エアー入力圧が100psi (0.69Mpa)であることを伝える注意記号

です。それを超えるエアー入力圧は、装置にダメージを与える恐れがあり

ます。

フットペダル/手元スイッチコネクター

スイッチ記号は、吐出開始時のモメンタリ閉接点スイッチのコネクターを

表します。オプション品のフットペダルは、パーツ番号#7014865でご注

文ください。

電源入力電流

入力電流記号は、DC電流が電源コネクターで使用されていることを示し

ています。電力は外部DC24V電源から得ています。

シャーシ接続

この記号は、シャーシ接続端子を表しています。漏れ電流の短絡やシステ

ムのESD保護の向上のために、シャーシを接地するために使用されます。

背面パネルの記号解説
