ValveMate 7160RA ラジアルバルブコントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/O接続図
I/O外部配線図
I/O電気回路図
ALARM
OUT
CC
INIT
24 VDC
OUT
EOC
OUT
5–24 VDC
INIT
++
++
+
-
SWITCH CLOSURES
24 VDC MAX.
100 mA MAX.
AIR MOTOR
CONTROL
CC INIT
NO SWITCH
19 mA MAX. or
VOLTAGE INITIATE
5–24 VDC
3 mA AT 5 VDC
19 mA AT 24 VDC
ALARM IN
NC SWITCH
19 mA MAX.
入力
出力
POWER IN
24 VDC
0.63 A MAX.
ValveMate 7160RA ラジアルバルブコントローラー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
I/O電気回路図
エアー入力接続
まず、ValveMate7160RAを、同梱のフィルター/レギュレーター/注油器アッセンブリ (パーツ番号7360249) を通して供
給エアーに接続します。このとき、同梱の6mmチューブを使用して、7160RAエアー入力プッシュイン継手 (1) と、フィルタ
ー/レギュレーター/注油器アッセンブリの一定エアー出力プッシュイン継手を接続します。13ページの「一般的な接続例」を
ご参 照ください。
エアー出力接続
バルブ駆動用エアーチューブをそれぞれのプッシュイン継手に接続します。駆動エアー用の白いチューブは、 (2) に接続し、霧
化エアー用の黒いチューブは、 (3) に接続してください。
重要
エアー出力継手には、安全停止バルブがついています。
適正なエアー流量が得られるよう、チューブが継手に確実に取り付けられていることをご確認ください。
3
1
2
ValveMate 7160RA ラジアルバルブコントローラー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
エアモーターアッセンブリーの設定
コントローラー・バルブシステムを稼動する前に、最適な結果を得るために以下の手順を実行して下さい。
1. 潤滑油ボールを上に押しながら、反時計回りに回し、取り外します。
2. ボールにエアー潤滑油（推奨: Amo 1220-4エアー機器用オイル)を2/3まで入れます。
3. ボールを上に押しながら、時計回りに回し、再度取り付けます。
ルブリケーターは、適切な量の潤滑油を供給できるように設定されています。
4. エア圧レギュレーターを最低圧力の0.55MPa(80psi)に設定してください。
5. モーターを潤滑した後、潤滑油は潤滑油回収ボールに戻りますので、定期的に廃棄して下さい。オイルの再利用はしない
でください。
注 意：
• 工場出荷時に、モーター回転数をロータースピード約2500RPMに設定しています。ローターの起動が遅いとき、回転が遅
いとき、または、オプションのデュアルバルブキットを使用した際には、この設定を変更することができます。回転数を上げす
ぎると、スプレーパターンが変形する恐れがあります。ローターのスピードは、スプレー量、あるいは筒の内壁への帯状の液
剤吐出量には、影響を与えません。
• フィルターボールにて工場供給エアーをコントローラー/バルブシステムへ供給する前に、湿気を除去します。

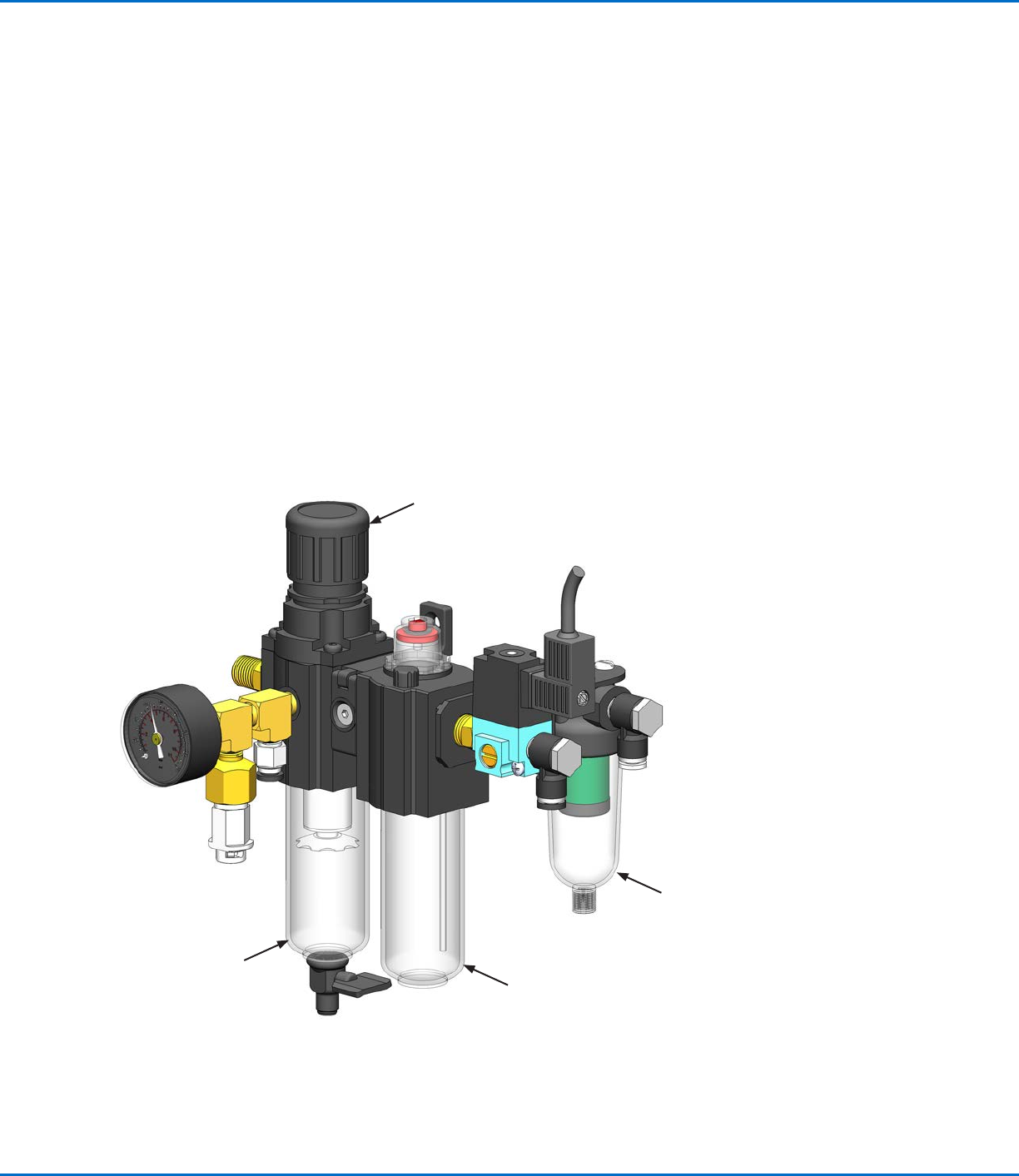

エアー 圧レギュレーター
調 整ノブ
潤滑油ボール
フィルター ボール
オイル 回 収 ボール
フィルターレギュレータールブリケーターアッセンブリー(7160RAフィルター/レギュレーター/ルブリケーター、EFDパーツ番号#7360249)
