ValveMate 7160RA ラジアルバルブコントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
一般的な接続例
タンクを開ける際は、必ず圧力を開放してから行なってください。まずエアー供給チューブにあるシャットオフバルブをスライド
させます。ノードソンEFD製タンクを使用している場合は、リリーフバルブも開放してください。タンクを開ける前に、圧力ゲー
ジが0になっていることを確認してください。
全てのノードソンEFDのタンクは、独自のネジ設計を採用し、キャップを取外す際にエアー圧力開放を安全確実に行なうこと
ができます。
注意
ピン9および10へ
排気用
フレキシブルエ
アチューブ
黒 クイックコネクト
加圧用
シャットオフバ ルブ
液送チューブ
注： オイルフリーの清潔
で乾燥し、フィルタリング
されたエアーのみ使用の
こと。
霧化エアー
定量エアー
駆動エアー
白クイックコネクト
エアレギュレーター付加圧
タンク
ValveMate 7160RAコントローラー
ラジアルスピナーバルブ
ラジアルスプレーバルブ
液送チ
ューブ
駆動エアー
霧化エアー
液送チューブ
駆動エアー
リリーフバ ルブ
供給エアー
70 psi
(0.48 Mpa)
フィルター レギュレー
タールブリケーターア
ッセンブリー
ValveMate 7160RA ラジアルバルブコントローラー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
一般的な接続例(782RAラジアルスプレーバルブ)
ピン9および10へ
供給エアー
70 psi
(0.48 Mpa)
黒 クイックコ
ネクト
液送チューブ
霧化エアー
定量エアー
駆動エアー
エアレギュレーター付加圧
タンク
ValveMate 7160RAコントローラー
リリーフバ
ルブ
ラジアルスプレ
ーバルブ
フィルター レギュレー
タールブリケーターア
ッセンブリー
フレキシブルエアチ
ューブ
電気経路
駆動エアー
定圧エアー
霧化エアー
液剤経路
注： オイルフリーの清潔
で乾燥し、フィルタリング
されたエアーのみ使用の
こと。
ValveMate 7160RA ラジアルバルブコントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ValveMate7160RAの取付
ValveMate 7160RAは、ブラケットをネジ止めして、平らな面の上部、あるいは下部に取付けることが可能です。
付属のユニバーサル取付ブラケットを使用し、コントローラーをキャビネットの上部あるいは、下部に取付けます。ブラケット
を使用することにより、コントローラーを30° 傾けて固定することができます。作業台の下に取付ける際は、ネジ、ナット、ボル
ト等 を使 用してしっかりと固 定してください 。
パネル取付キット(オプション品)
パネルの取付には、オプション品のパネル取付ブラケットキットをご利用ください。
(パーツ番号7026544)

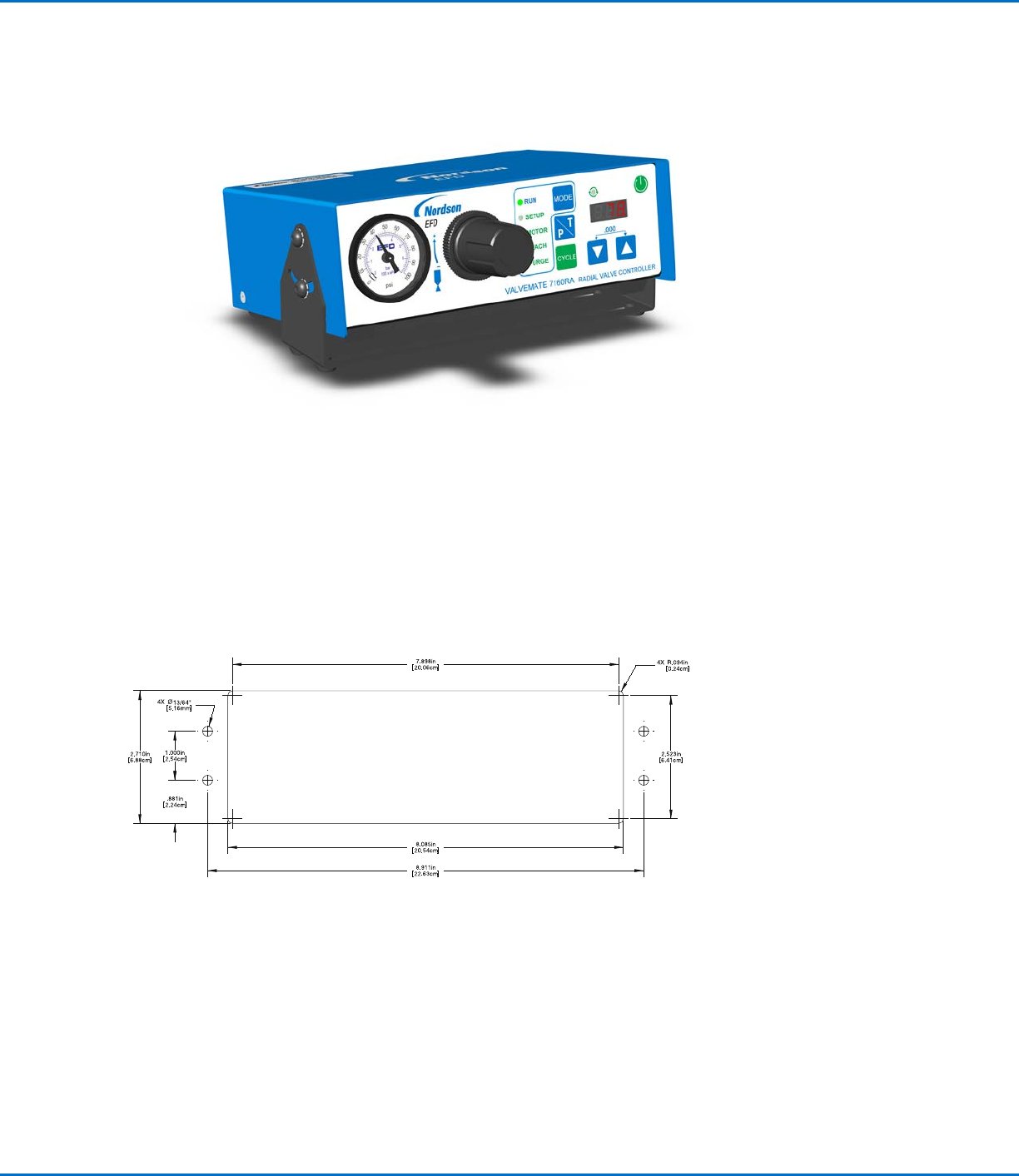

パネルの裁断寸法
