最終チェックリスト-ラジアルスプレーバルブ
70 psi (0.48 Mpa) の入力エアー圧がピストン (1) にかかると、ノズルシート (3) からニードル (2) が引き込まれ、液剤が
ノズル (4) から流れ出ます。同時に、ValveMate 7160RAコントローラーから霧化エアーが出て、ローターエアーチューブ
(5) から液剤ノズルに70度の角度で噴射されます。
この霧化エアーがノズル周辺に圧力低下をもたらし、結果として液剤が微細な液滴に霧化して霧化エアーの流れ出る方向に
向けて噴射されます。ローターは約2500 rpmの速度で回転するため、放射状の出力が生まれ、シリンダの内周全体を帯状
に均一に塗布することができます。
ValveMate 7160RAコントローラーのタイマー設定起動エアーが遮断されると、ピストンスプリングがニードルをノズルシ
ートの上に移動させ、液剤の流れを遮断します。霧化エアーの遅延時間を調整できるため、バルブが閉じた後にすべての液剤
が完全に霧化され、吐出後に液剤が飛散することがありません。
閉じた状態
開いた状態
2
3
1
4
5
ValveMate 7160RA ラジアルバルブコントローラー
27
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
操作方法
RUNモードでバルブ運転中に調整をするには
ステップ 1 CYCLEボタン を押すとLED表示が点滅し、時間調整が可能になります。
ステップ 2 または ボタンを押して、バルブの開放時間を調整します。
ステップ 3 ボタン を押すと、LED表示の点滅が止まります。
MOTOR制御モードを設定するには
ステップ 1 MODEボタンを押してMOTORになるまでスクロールします。
ステップ 2 または ボ タ ン を 押 す と 、オ フ 、断続 および連続動作 の順で設定できます。
TEACHモードを使用するには
ステップ 1 MODEボタンを押し、TEACHになるまでスクロールさせます。
ステップ 2 CYCLEボタンを押し続けるか、TEACHモードでフットペダルを押すと、TEACH機能が開始される前にLED
表示が点滅します。
ステップ 3 CYCLEボタン、あるいは、フットペダルを押し続けて、吐出時間を増加させます。
ステップ 4 プログラムされたパルス時間の微調整は または ボタンを押します。
ステップ 5 ボタンを同時に押すと、時間が0.000にリセットされ、TEACHモードが再開します。
パージするには
MODEボタンを押して、PURGEになるまでスクロールさせます。
MODEボタンを押して、PURGEになるまでスクロールさせます。
ステップ 1 を押して を表示します。
ステップ 2 CYCLEボタンを押すかフットペダルを押して、パージを行ないます。
霧化エアーを使ってパージするには：
ステップ 1 バルブ起動/霧化エアーパージ両方を行なうために、 ボタンを押して、表示を に切り替えます。
ステップ 2 CYCLEボタン、あるいはフットペダルを押して、バルブのパージを行ないます。
ラジアルエアーモーターの回転時/非回転時にパージするには：
ステップ 1 を押して現在の状態を表示し、モーター制御を選択できるようにします。
ステップ 2 を押してモーター状態をオフ 、断続 、または連続動作 から選 択します。
ステップ 3 CYCLEボタン、あるいはフットペダルを押して、パージを行います。
ValveMate 7160RA ラジアルバルブコントローラー
28
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
霧化エアー/ラジアルモーターの停止遅延時間を調整するには
出荷時のデフォルト値では、霧化エアーの停止遅延時間は、0.25秒に設定されています。設定可能範囲は0.000〜9.99秒で
す。変更方法は下記の通りです。

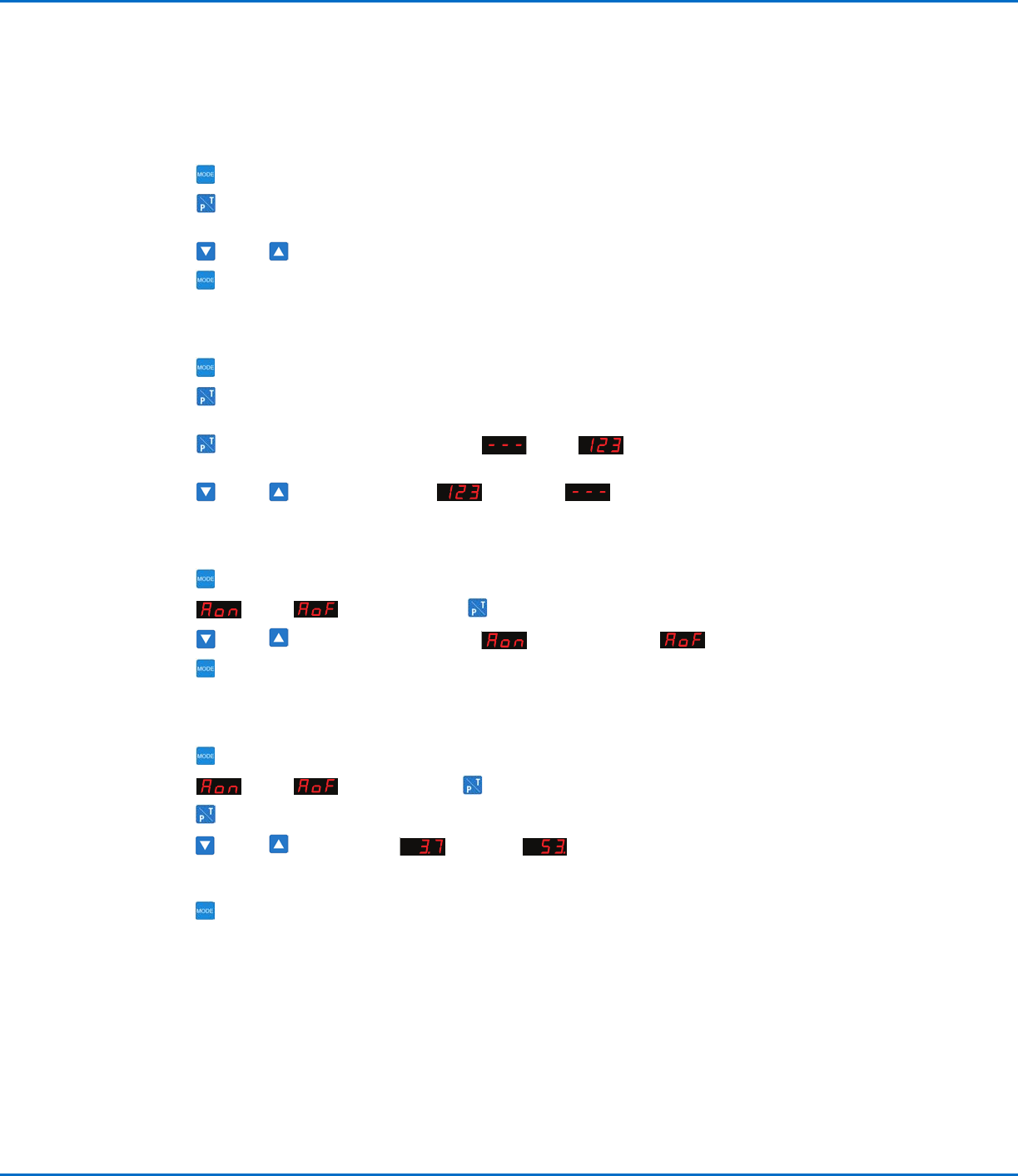

ステップ 1 MODEボタンを押して、SETUPになるまでスクロールさせます。
ステップ 2 P＼Tボタンを3秒間押し続けると、時間表示が点滅し、霧化エアーの停止遅延時間を設定できます。点滅表
示が霧化エアー遅延時間を表し、吐出時間 (点灯表示) との区別が可能です。
ステップ 3 または ボタンを押して、時間を増減します。上下ボタンを同時に押すと時間が0にリセットされます。
ステップ 4 MODEボタンを押して終了します。
定常/タイマー無効化機能を有効/無効にするには
ステップ 1 MODEボタンを押してSETUPになるまでスクロールします。
ステップ 2 P＼Tボタンを3秒間押し続けると、霧化エアー遅延時間の値が点滅し、吐出時間 (点灯表示) との区別が可
能です。
ステップ 3 P＼Tボタンを一度押して、吐出時間設定 または を表 示します。
注：表示はゆっくりと点滅します。
ステップ 4 または を押してタイマー動作 と定常動作 を切り替えます。
圧力低下アラームを有効/無効にするには
ステップ 1 MODEボタンを押して、MOTORになるまでスクロールします。
ステップ 2: または が 表 示 さ れ る ま で 、 P＼Tを押し続けます。
ステップ 3 または ボタンを押して、アラームオン またはアラームオフ のいずれかを選 択します。
ステップ 4 MODEボタンを押すと設定を終了します。
圧力の単位表示のpsiあるいはbarを選択するには
ステップ 1 MODEボタンを押して、MOTORになるまでスクロールします。
ステップ 2: または が表示されるまで、 P＼Tを押し続けます。
ステップ 3 P＼Tボタンを1度押します。
ステップ 4 または ボ タ ン を 押 し て 、 barまたは psi のいずれかを選択します。
psi表示：0~101
bar表示：0.0~7.0
ステップ 5 MODEボタンを押すと設定を終了します。
