ValveMate 7160RA ラジアルバルブコントローラー
28
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
霧化エアー/ラジアルモーターの停止遅延時間を調整するには
出荷時のデフォルト値では、霧化エアーの停止遅延時間は、0.25秒に設定されています。設定可能範囲は0.000〜9.99秒で
す。変更方法は下記の通りです。
ステップ 1 MODEボタンを押して、SETUPになるまでスクロールさせます。
ステップ 2 P＼Tボタンを3秒間押し続けると、時間表示が点滅し、霧化エアーの停止遅延時間を設定できます。点滅表
示が霧化エアー遅延時間を表し、吐出時間 (点灯表示) との区別が可能です。
ステップ 3 または ボタンを押して、時間を増減します。上下ボタンを同時に押すと時間が0にリセットされます。
ステップ 4 MODEボタンを押して終了します。
定常/タイマー無効化機能を有効/無効にするには
ステップ 1 MODEボタンを押してSETUPになるまでスクロールします。
ステップ 2 P＼Tボタンを3秒間押し続けると、霧化エアー遅延時間の値が点滅し、吐出時間 (点灯表示) との区別が可
能です。
ステップ 3 P＼Tボタンを一度押して、吐出時間設定 または を表 示します。
注：表示はゆっくりと点滅します。
ステップ 4 または を押してタイマー動作 と定常動作 を切り替えます。
圧力低下アラームを有効/無効にするには
ステップ 1 MODEボタンを押して、MOTORになるまでスクロールします。
ステップ 2: または が 表 示 さ れ る ま で 、 P＼Tを押し続けます。
ステップ 3 または ボタンを押して、アラームオン またはアラームオフ のいずれかを選 択します。
ステップ 4 MODEボタンを押すと設定を終了します。
圧力の単位表示のpsiあるいはbarを選択するには
ステップ 1 MODEボタンを押して、MOTORになるまでスクロールします。
ステップ 2: または が表示されるまで、 P＼Tを押し続けます。
ステップ 3 P＼Tボタンを1度押します。
ステップ 4 または ボ タ ン を 押 し て 、 barまたは psi のいずれかを選択します。
psi表示：0~101
bar表示：0.0~7.0
ステップ 5 MODEボタンを押すと設定を終了します。
操作方法（続き）
ValveMate 7160RA ラジアルバルブコントローラー
29
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
CCINITI/Oを外部アラーム入力として有効/無効にするには
ステップ 1 MODEボタンを押して、MOTORになるまでスクロールします。
ステップ 2: または が 表 示 さ れ る ま で 、 P＼Tボタンを押し続けます。
ステップ 3: P＼Tボタンを2回押します。
ステップ 4: または ボタンを押して、 または
ALI
のいずれかを選 択します。
CC INIT function is:
CCI 閉接点起動入力
ALI
ALI：外部アラーム入力
ステップ 5 MODEボタンを押すと設定を終了します。
操作方法（続き）
ValveMate 7160RA ラジアルバルブコントローラー
30
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

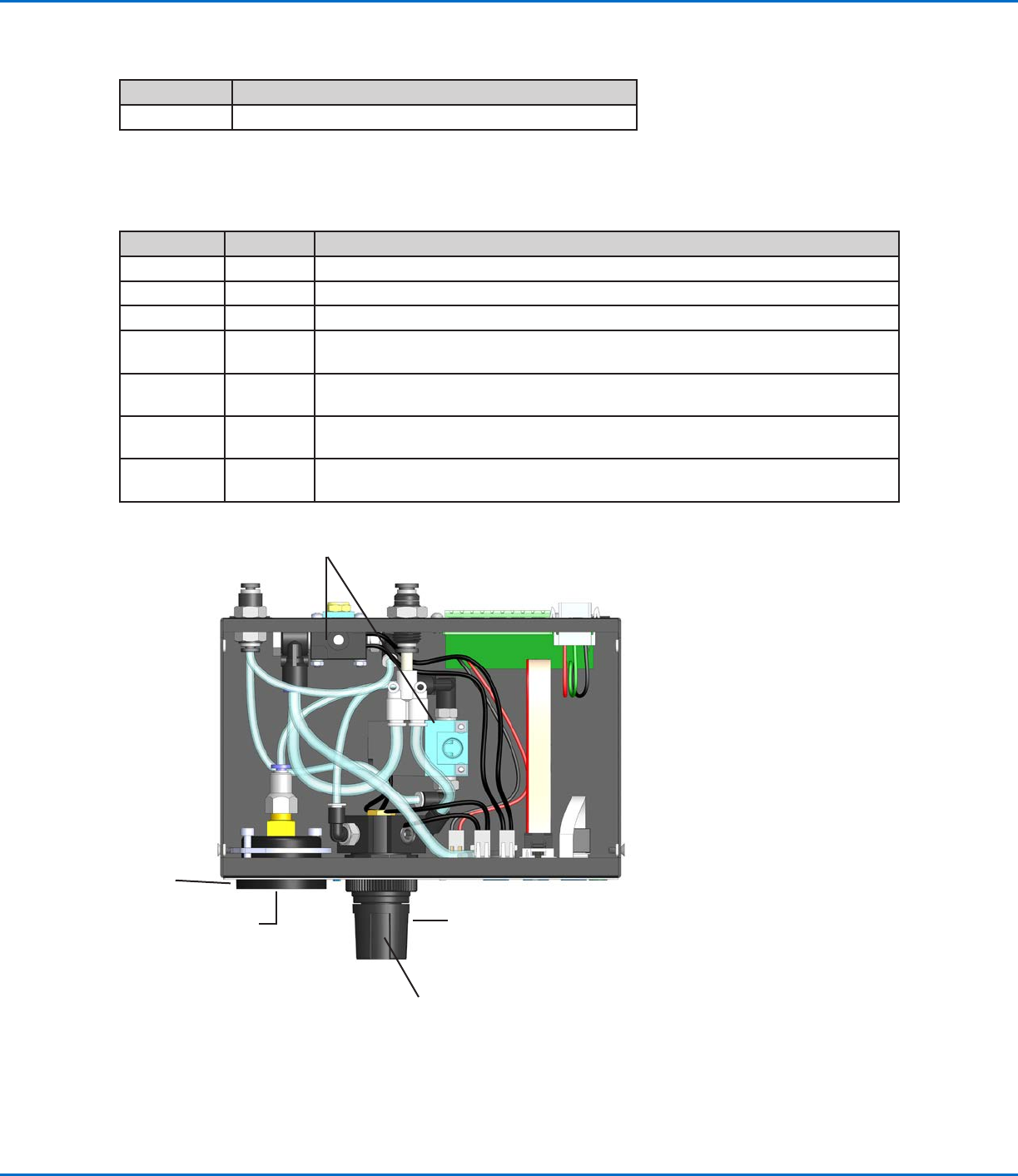

交換部品リスト
項目 部品番号 説明
1 7026520 バルブソレノイド DC24V 1.8W (コネクター付) キット
2 7014866
0-100psi (0-0.7Mpa) ゲージキット
3 7026525 7160用精密レギュレーターキット 0 - 100psi (0-0.7Mpa)
ここには 示さ
れていません
7026519 DC 外部電源キット 7100/7140/7160RA用
ここには 示さ
れていません
7360249 フィルターレギュレーターリュブリケーター
ここには 示さ
れていません
7026543 DCケーブルアッセンブリ - 2m - 固定コネクターキット
ここには 示さ
れていません
7026544 パネル取付キット 7100/7140/7160RA 用
パーツ番号
部品番号 説明
7029739 ValveMate 7160RA ラジアルバルブコントローラー
1
0–7.0 bar
(0–100 psi)
0–7.0 bar
(0–100 psi)
2
3
