ValveMate 7160RA ラジアルバルブコントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ValveMate7160RAの取付
ValveMate 7160RAは、ブラケットをネジ止めして、平らな面の上部、あるいは下部に取付けることが可能です。
付属のユニバーサル取付ブラケットを使用し、コントローラーをキャビネットの上部あるいは、下部に取付けます。ブラケット
を使用することにより、コントローラーを30° 傾けて固定することができます。作業台の下に取付ける際は、ネジ、ナット、ボル
ト等 を使 用してしっかりと固 定してください 。
パネル取付キット(オプション品)
パネルの取付には、オプション品のパネル取付ブラケットキットをご利用ください。
(パーツ番号7026544)
パネルの裁断寸法
ValveMate 7160RA ラジアルバルブコントローラー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
外部電源アダプター
ValveMate 7160RAには、固定用リングコネクター付のユニバーサルDC24V外付電源が付属しています。適切な位置を選
んで、適切な入力電圧と接続してください。
ValveMate 7160RA ラジアルバルブコントローラー
17
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

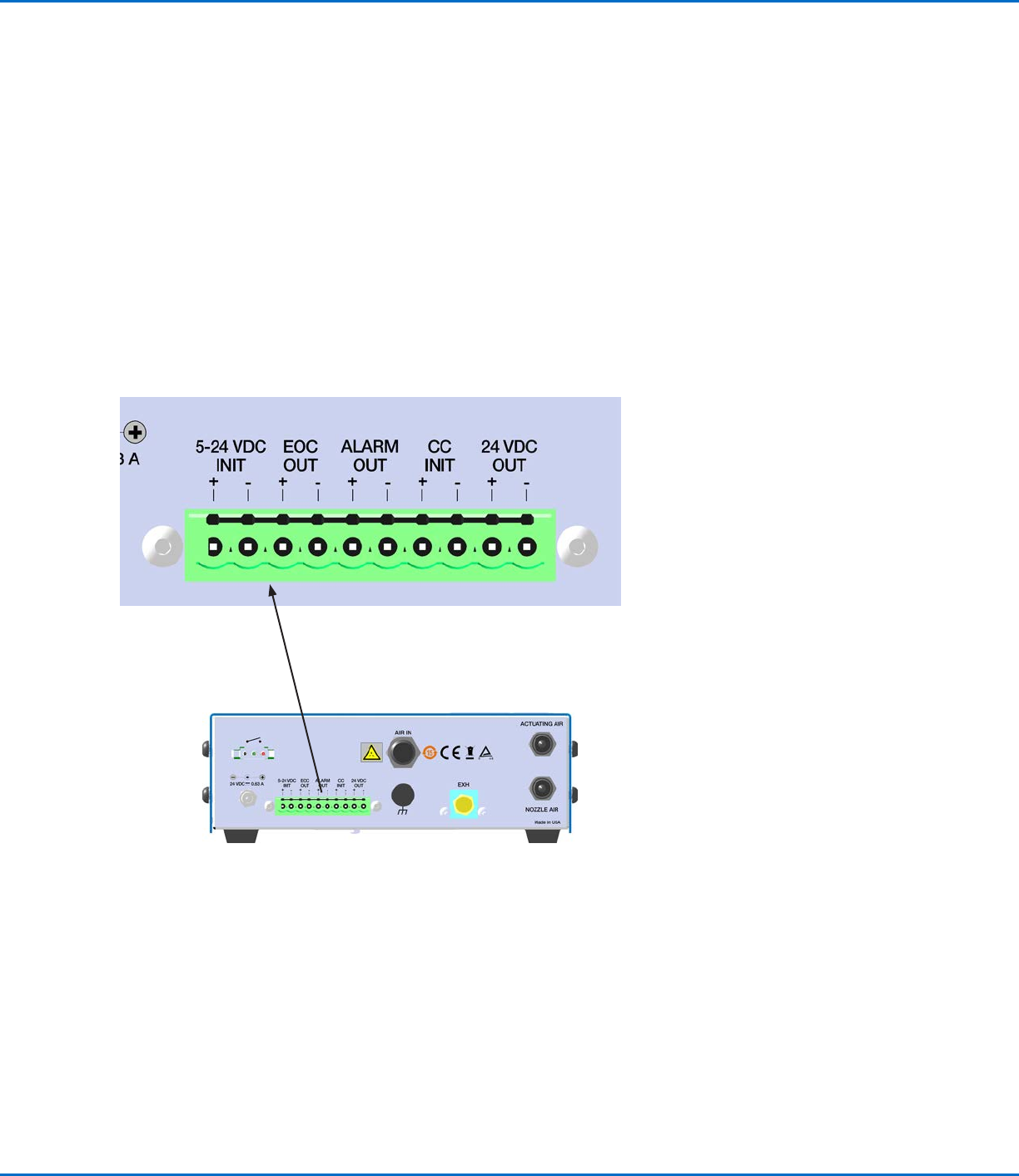

入力/出力接続
10ピンの端子板には、DC5~24Vと閉接点CC起動入力が含まれます。出力には、アラーム出力、吐出サイクル終了 (EOC
OUT) 出力、そしてDC24V出力サービス端子があります。
• 5–24 VDC INIT：DC5~24V入力電圧で、起動入力が有効になります。
• EOC OUT：サイクル終了のフィードバックをします。
• ALARM OUT：アラーム状態が確認された場合に閉じる回路です。
• CC INIT：起動入力が、閉接点スイッチ共に有効となります。
• 24 VDC OUT：エアーモーター作動用ソレノイド出力制御電圧
注： ALARM OUTとEOC OUT (サイクル終了) は、RUNモードでのみ機能します。
