ValveMate 7160RA ラジアルバルブコントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
To pressurize
To exhaust
0.5 mm
(.020”)
2.5 mm
(.100”)
注：チップはスピナーデ
ィスク面から約0.5 mmに
設定します。チップは、ラ
ジアルスピナーシャフトか
ら2.5mm離れるように芯合
わせします
制 御 バルブ
a
6
4
2
1
7
5
8
e
c
bd
モーター速度制御
制 御バルブ へ
排出側
圧力側
ラジアルスピナーバルブの設定（続き）
3
ValveMate 7160RA ラジアルバルブコントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最終チェックリスト-ラジアルスピナーバルブ
7160RAラジアルシステムコントローラーを立ち上げると、エアー圧が解放されたエアーモーターアッセンブリ (1) に向か
い、ラジアルディスクアッセンブリ (2) の回転が始まります。その後すぐに、起動エアーのタイマー設定パルスが吐出バルブ
(3) に向けて放たれ、液剤が回転するディスク上に噴射されます。回転するディスクにより、放射状の出力が生まれ、液剤がシ
リンダ (4) の内周に帯状に均一に塗布されます。
7160RAコントローラーのタイマー設定起動エアーが遮断されると、吐出バルブが閉じ、液剤の流れが止まります。吐出サイ
クルの後の遅延時間を調整できるため、バルブが閉じた後にすべての液剤を完全に吐出することができます。そのため、サイク
ルごとのコーティングの一貫性を確保できます。
7160RAフィルター/レギ
ュレーター/注油器アッセ
ンブリから
1
4
3
2
ValveMate 7160RA ラジアルバルブコントローラー
25
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

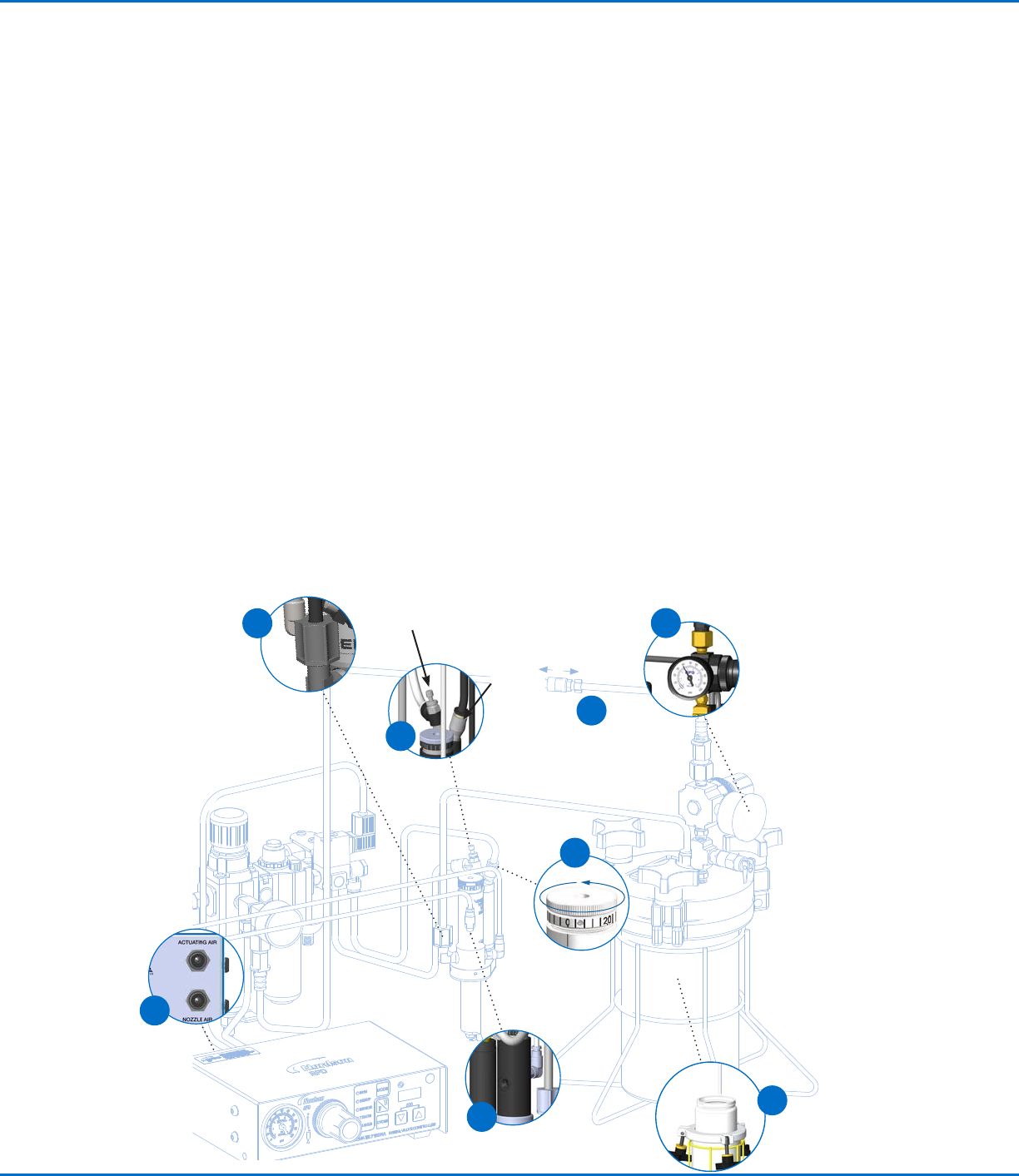

ラジアルスプレーバルブの設定
取り付け
このシステムの取り付けの前に、関連するタンクおよび782RAスプレーバルブの取り付けガイドをよく読み、ラジアルスピナ
ーシステムのすべての構成部品の動作をよく理解してください。
1. 1/4-28 UNFネジ穴を使用して、バルブをエアーシリンダーボディに取り付けます。
2. 適切な継手 (同梱) を使用して、液送チューブをタンクの出口とバルブ入口ポートに接続します。
3. 外径4 mmのエアーチューブをバルブからコントローラーに接続します。白色は「ACTUATING AIR」ポートにつなげ、黒
色は「NOZZLE AIR」ポートにつなげます。
4. 外径6 mmのエアーチューブをエアーモーターからフィルター/レギュレーター/注油器アッセンブリに接続します。白色
はモーター速度制御継手からオイル回収ボウルにつなげ、黒色は「F」(エアーモーター上の標識) 継手から制御バルブに
つなげます。
5. タンクを充填します。充填後、カバーを閉め、タンクのエアー圧レギュレーターを、フレキシブルエアーライン (同梱) を使
用してT字エアー継手に接続します。エアーラインのオスのクイックコネクターをタンクレギュレーターに取り付け、その
後白色のクイックコネクターをT字エアー継手に取り付けます。
6. システムを加圧するには、エアーラインのシャットオフバルブをタンクに向けてスライドさせます。
7. タンク圧レギュレーターは液剤の粘度に従って設定します。薄い液剤では圧力は低く [0.007〜0.02 Mpa (1〜3 psi)]
、濃い液剤では圧力は高くします。
8. ニードルストローク制御を1回転開いたところに設定します。これが開始ポイントとなります。最終設定は、希望の流量に
よって決 定します。
To pressurize
To exhaust
2
7
1
5
8
4
モーター速
度制御
制御バル
ブへ
6
3
