ValveMate 7160RA ラジアルバルブコントローラー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ラジアルスピナーバルブの設定
取り付け
このシステムの取り付けの前に、関連するタンクおよび7860Cラジアルスピナーシステムの取り付けガイドをよく読み、ラジア
ルスピナーシステムのすべての構成部品の動作をよく理解してください。
1. 同梱のロッドまたはボルトを使用して、ラジアルスピナーのブラケットを適切な取り付け用固定具に取り付けます。以下の
ステップ に 従 ってラジ アルスピ ナ ー バ ルブ を 取 り付 け ます。
a. バルブをブラケット開口部にはめ込み、起動エアー継手の底に達したらしっかりと固定します。
b. 回転ルアーロックアダプターに専用曲がりチップを取り付けます。チップの先端が垂直になっていることを確認してく
ださい。
c. エアーモーターをブラケットの開口部にはめ込みます。モーターのコレットが吐出チップの曲がった部分に触れてい
ないことを 確 認してください 。
d. シャフトをコレットに差し込みます。チップが回転するディスク面から約0.5 mmとなるように設定します。チップの芯
合わせは、ラジアルスピナーシャフトから2.5mm離れるようにします。
e. 必要に応じてブラケット内のバルブとモーターを再度芯合わせし、推奨されるクリアランスを確保します。
2. 適切な継手 (同梱) を使用して、液送チューブをタンクの出口とバルブ入口ポートに接続します。
3. 外径4 mmのエアーチューブをバルブから7160RAコントローラーに接続します。白色のコネクターは「ACTUATING
AIR」ポートにつなげます。
注：「NOZZLE AIR」ポートはラジアルスピナーでは使用しません。レギュレーターを0 bar (0 psi)に設定することで、
「NOZZLE AIR」をオフにしてください。
4. 白色および黒色の外径6 mmのエアーチューブをエアーモーターアッセンブリに接続します。黒色はF継手に、白色はモ
ーター速度制御継手につなげます。
5. 白色および黒色の外径6 mmのエアーチューブをフィルター/レギュレーター/注油器アッセンブリに接続します。黒色は
制御バルブに、白色はオイル回収ボウルにつなげます。
6. タンクを充填します。充填後、カバーを閉め、タンクのエアー圧レギュレーターを、フレキシブルエアーライン (同梱) を使
用してT字エアー継手に接続します。エアーラインのオスのクイックコネクターをタンクレギュレーターに取り付け、その
後白色のクイックコネクターをT字エアー継手に取り付けます。システムを加圧するには、エアーラインのシャットオフバル
ブをタンクに向けてスライドさせます。
7. タンク圧レギュレーターは液剤の粘度に従って設定します。薄い液剤では圧力は低く [(1~3 psi (0.007~0.02 Mpa)]
、濃い液剤では圧力は高くします。
8. 752V-UHSSバルブ (または他の適切なバルブモデル) のストローク制御は、回転するディスクへの望ましい流量が得ら
れるように設定します。流量は、約1秒で1滴に設定するのが適当です。
9. 速度制御ノブを使用して、エアーモーターの回転数を調整します。速度制御ノブを時計回りに回すと回転数が低下し、反
時計回りに回すと回転数が上昇します。
ValveMate 7160RA ラジアルバルブコントローラー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
To pressurize
To exhaust
0.5 mm
(.020”)
2.5 mm
(.100”)
注：チップはスピナーデ
ィスク面から約0.5 mmに
設定します。チップは、ラ
ジアルスピナーシャフトか
ら2.5mm離れるように芯合
わせします
制 御 バルブ
a
6
4
2
1
7
5
8
e
c
bd
モーター速度制御
制 御バルブ へ
排出側
圧力側
ラジアルスピナーバルブの設定（続き）
3
ValveMate 7160RA ラジアルバルブコントローラー
24
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
最終チェックリスト-ラジアルスピナーバルブ

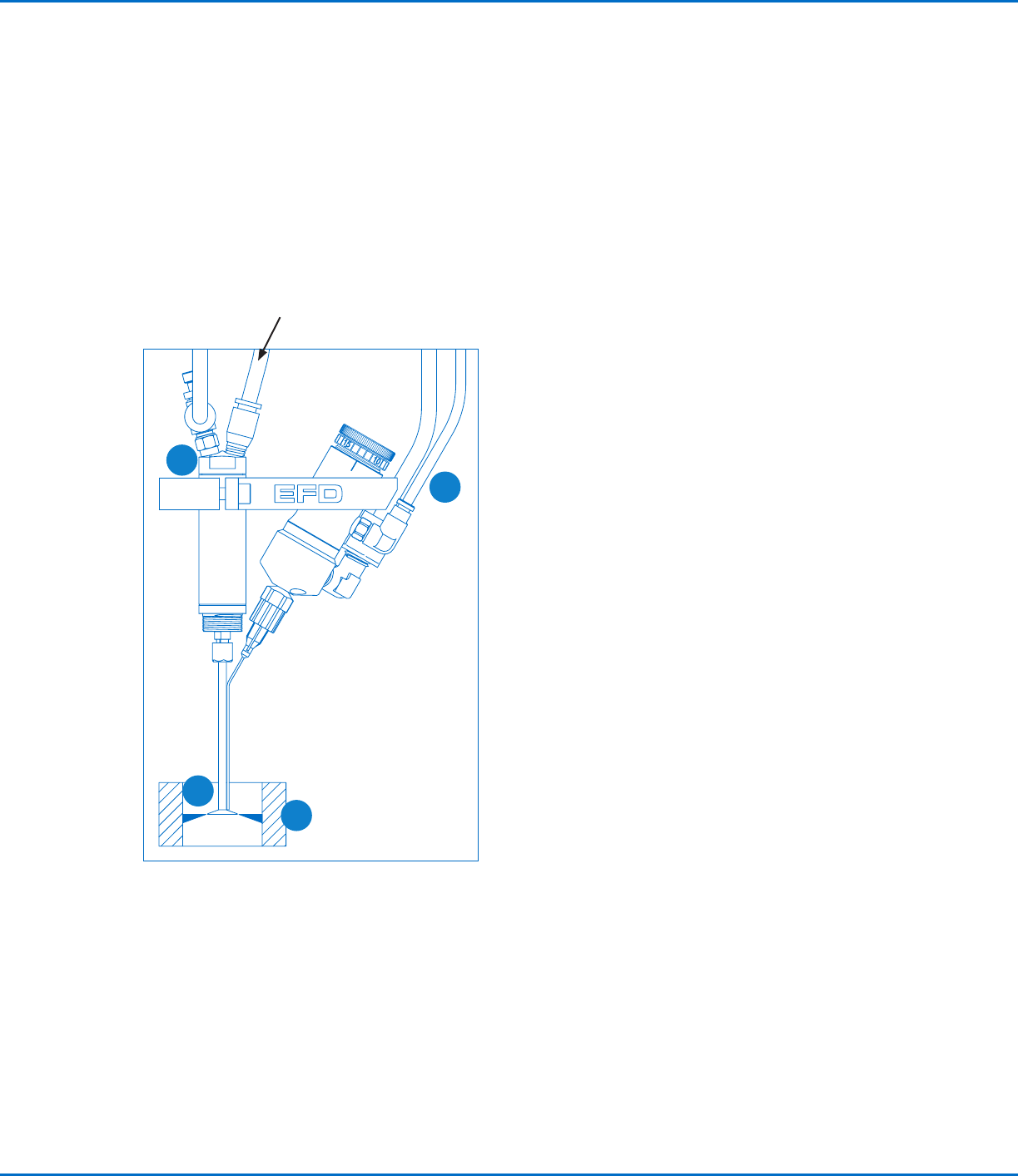

7160RAラジアルシステムコントローラーを立ち上げると、エアー圧が解放されたエアーモーターアッセンブリ (1) に向か
い、ラジアルディスクアッセンブリ (2) の回転が始まります。その後すぐに、起動エアーのタイマー設定パルスが吐出バルブ
(3) に向けて放たれ、液剤が回転するディスク上に噴射されます。回転するディスクにより、放射状の出力が生まれ、液剤がシ
リンダ (4) の内周に帯状に均一に塗布されます。
7160RAコントローラーのタイマー設定起動エアーが遮断されると、吐出バルブが閉じ、液剤の流れが止まります。吐出サイ
クルの後の遅延時間を調整できるため、バルブが閉じた後にすべての液剤を完全に吐出することができます。そのため、サイク
ルごとのコーティングの一貫性を確保できます。
7160RAフィルター/レギ
ュレーター/注油器アッセ
ンブリから
1
4
3
2
