入力/出力接続
10ピンの端子板には、DC5~24Vと閉接点CC起動入力が含まれます。出力には、アラーム出力、吐出サイクル終了 (EOC
OUT) 出力、そしてDC24V出力サービス端子があります。
• 5–24 VDC INIT：DC5~24V入力電圧で、起動入力が有効になります。
• EOC OUT：サイクル終了のフィードバックをします。
• ALARM OUT：アラーム状態が確認された場合に閉じる回路です。
• CC INIT：起動入力が、閉接点スイッチ共に有効となります。
• 24 VDC OUT：エアーモーター作動用ソレノイド出力制御電圧
注： ALARM OUTとEOC OUT (サイクル終了) は、RUNモードでのみ機能します。
ValveMate 7160RA ラジアルバルブコントローラー
18
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
起動接続
ValveMate7160RAは以下の3種類の入力により起動します。
• 5–24 VDC INIT：5–24 VDC INIT端子へDC5~24Vを印加。1ピンと2ピン。
• CC INIT：CC INIT端子へ機械接点を接続。7ピンと8ピン。
• フットペダル：オプション品のEFD製フットペダル (パーツ番号7014865) を使用し、フットペダルコネクタに接続。
接続図は19ページの「I/O接続図」をご参照ください。
アラーム出力接続
ValveMate 7160RAは、アラーム出力回路があります。アラーム出力回路はアラーム状態が確認されると閉じます。ノーマル
オープンの電気スイッチで、外部の信号装置やPLC入力へのDC5~24V回路をスイッチングすることができます。最大負荷は
100mA、DC5~24Vです。
アラーム入力接続
ValveMate 7160RAでは、外部アラーム信号用として、CC INIT起動入力を使用することが可能です。有効にする場合
は、29ページの「CC INIT I/Oを外部アラーム入力として有効/無効にするには」の項目をご参照ください。アラーム入力とし
て有効な状態の場合は、7ピンと8ピンのCC INITは、タンク残量フロートスイッチなどのノーマルクローズのスイッチへ接続さ
れます。7ピンと8ピンは、ディスペンスバルブサイクルを起動するために閉じていなければなりません。
サイクル終了接続(EOCOUT)
ValveMate 7160RAには、ディスペンスバルブの起動が有効になっていることを認識するためのサイクル終了 (EOC OUT)
信号回路が組み込まれています。EOC回路は通常はノーマルクローズの電気スイッチで、外部信号装置やPLCの5-24V回路
をスイッチングすることができます。最大負荷は100mA、DC5~24Vです。
サイクル終了 (EOC OUT) 信号は、ValveMate7160RAがRUNモードの状態でのみ機能します。サイクル終了 (EOC
OUT) は、吐出サイクルが無効になっているRUNモードでは閉じていますが、吐出サイクルが開始するとEOC OUTスイッチ
が開き、完了すると閉じます。このEOC OUT信号は、バルブ起動時を示すのみで、バルブの霧化エアー停止遅延時間の設定
は影響を受けません。
DC24V出力
エアーモーター操作のためのソレノイド出力制御バルブです。7160RAフィルター/レギュレーター/注油器アッセンブリのソ
レノイドケーブルの2本のワイヤを、7160RA I/Oコネクターのピン9と10に接続します。
ValveMate 7160RA ラジアルバルブコントローラー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

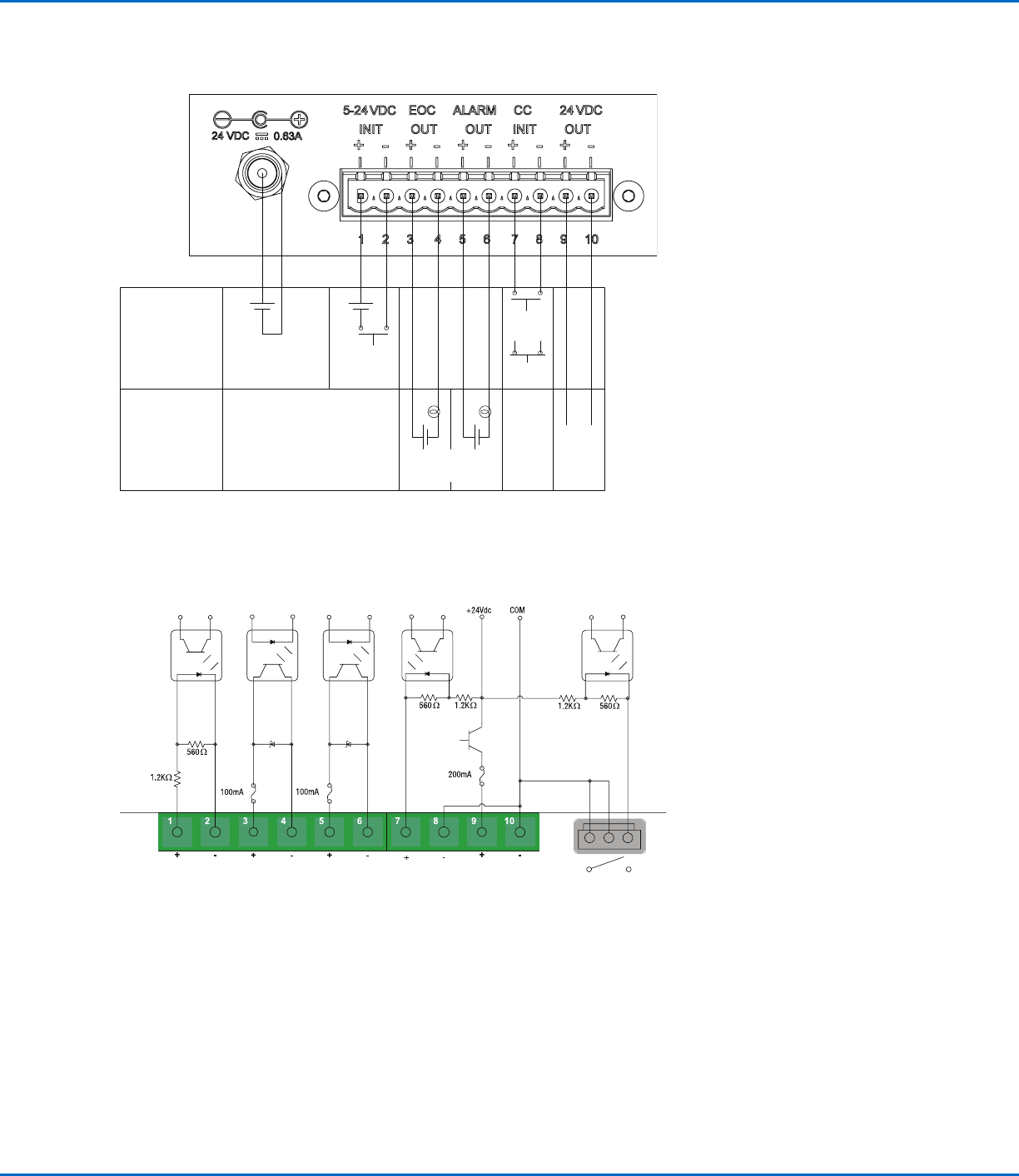

I/O接続図
I/O外部配線図
I/O電気回路図
ALARM
OUT
CC
INIT
24 VDC
OUT
EOC
OUT
5–24 VDC
INIT
++
++
+
-
SWITCH CLOSURES
24 VDC MAX.
100 mA MAX.
AIR MOTOR
CONTROL
CC INIT
NO SWITCH
19 mA MAX. or
VOLTAGE INITIATE
5–24 VDC
3 mA AT 5 VDC
19 mA AT 24 VDC
ALARM IN
NC SWITCH
19 mA MAX.
入力
出力
POWER IN
24 VDC
0.63 A MAX.
