一般的な接続例(782RAラジアルスプレーバルブ)
ピン9および10へ
供給エアー
70 psi
(0.48 Mpa)
黒 クイックコ
ネクト
液送チューブ
霧化エアー
定量エアー
駆動エアー
エアレギュレーター付加圧
タンク
ValveMate 7160RAコントローラー
リリーフバ
ルブ
ラジアルスプレ
ーバルブ
フィルター レギュレー
タールブリケーターア
ッセンブリー
フレキシブルエアチ
ューブ
電気経路
駆動エアー
定圧エアー
霧化エアー
液剤経路
注： オイルフリーの清潔
で乾燥し、フィルタリング
されたエアーのみ使用の
こと。
ValveMate 7160RA ラジアルバルブコントローラー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ValveMate7160RAの取付
ValveMate 7160RAは、ブラケットをネジ止めして、平らな面の上部、あるいは下部に取付けることが可能です。
付属のユニバーサル取付ブラケットを使用し、コントローラーをキャビネットの上部あるいは、下部に取付けます。ブラケット
を使用することにより、コントローラーを30° 傾けて固定することができます。作業台の下に取付ける際は、ネジ、ナット、ボル
ト等 を使 用してしっかりと固 定してください 。
パネル取付キット(オプション品)
パネルの取付には、オプション品のパネル取付ブラケットキットをご利用ください。
(パーツ番号7026544)
パネルの裁断寸法
ValveMate 7160RA ラジアルバルブコントローラー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

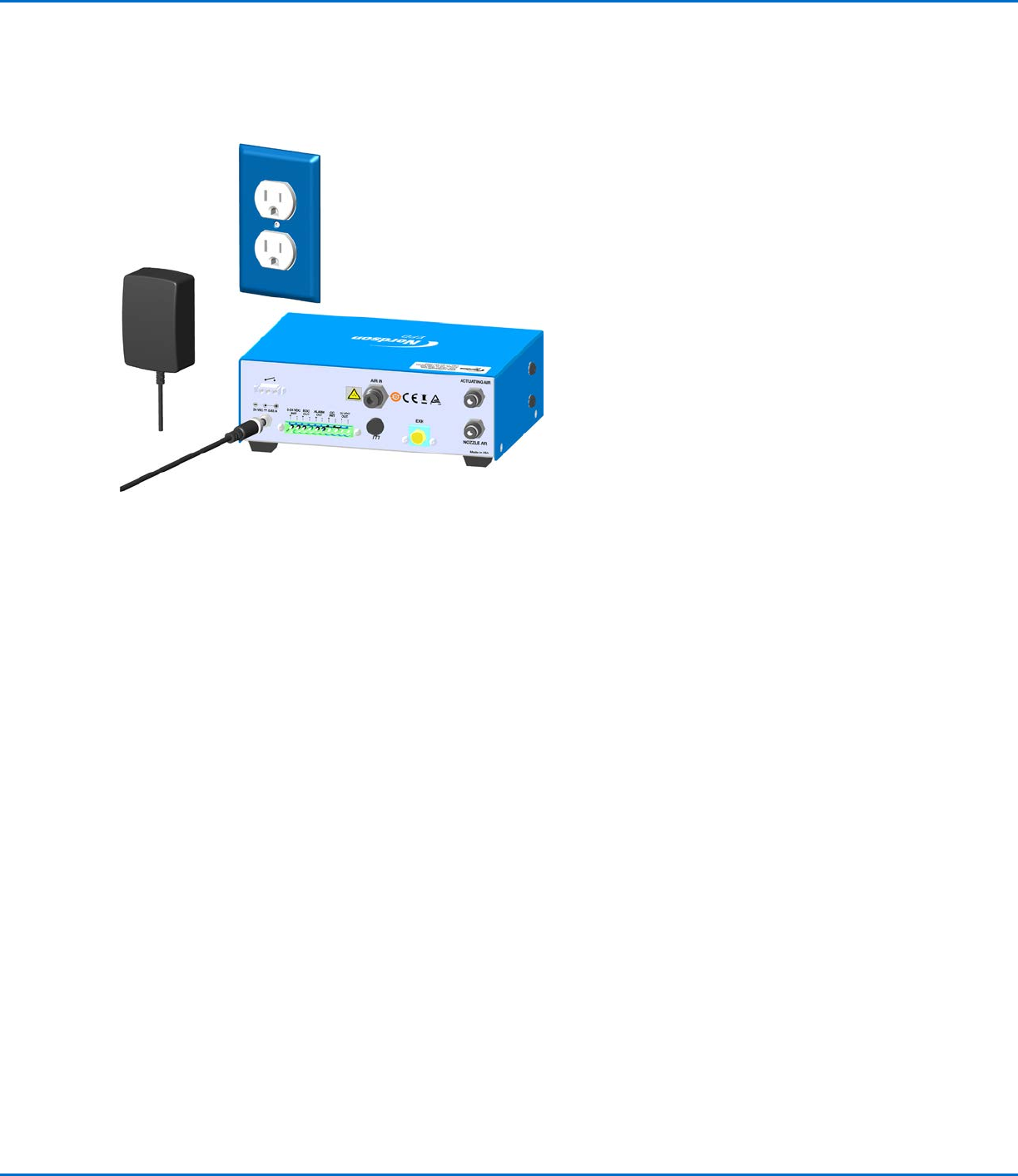

外部電源アダプター
ValveMate 7160RAには、固定用リングコネクター付のユニバーサルDC24V外付電源が付属しています。適切な位置を選
んで、適切な入力電圧と接続してください。
