ValveMate 7160RA ラジアルバルブコントローラー
11
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
各機能部品
前面パネルボタン/操作モード
POWER ボタン を押すと、電源のオンとオフが切り替わりま
す 。注 ： ValveMate 7160RAは、電源を入れると常にRUNモードになります。
RUN 外部起動入力を有効にします。サイクルボタンは無効になります。
SETUP 吐出時間の設定、試験、および調整を行ないます。
MOTOR モーターモードのオフ 、 断続 , 、連続動作 を選 択します。
TEACH 連続噴霧/吐出や、その他の時間のかかるサイクルアプリケーションの時間設定やティーチングを簡単に行
なうことができます。
PURGE スプレーバルブ/吐出バルブのパージを行います。バルブのパージ中は、ラジアルエアーモーター、吐出およ
び霧化エアーの動作が制御されます。
CYCLE CYCLE ボタンを押すと、選択されているMODEに従って、異なる結果を示します。
TIME SET 上下ボタン を押すと、バルブの開放時間を増減します。SETUPモードあるいはTEACHモードで、
上下ボタンを同時に押すと時間が0にリセットされます。上下ボタンは、SETUP、TEACH、RUNモードで使
用できます。
ALARMS 1.圧力低下アラーム：バルブ駆動に十分な圧力がかかっているか確認できます。無効にすることも可能です。
2. CC INT (コンタクトクロージャ起動)：外部アラームアプリケーション用にCC INTのオプションをご使用
ください。
使用例：液剤タンク残量スイッチ、作業員の安全インターロック等。アラームの状態は吐出開始直前に判断
されます [4.1 bar (60 psi)未満のエアー圧と、CC INITのオープン]。
MODE MODE ボタン を押すことにより、各モードを順次切り替えます
拡張ユーザー設定機能
– 圧力低下アラーム： ON / OFF
– 圧力単位： Psi / Bar
– CC INIT ：アラーム起動のために有効化
ALI
– 霧化エアーの遅延調整
– 定常/タイマー無効化
ValveMate 7160RA ラジアルバルブコントローラー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
インジケーターランプ
LED
表示の左上部分にあるインジケーターラ
ンプは、ディスペンスバルブが駆 動すると点灯しま
す。
前面パネルの中央にある5つのインジケーターラン
プは、運転モードの表示に使用されます。
MODE
RUN
CYCLE
SETUP
MOTOR
TEACH
PURGE
C
YCL
E
各機能部品（続き）
最大エアー圧の注意
最大エアー入力圧が100psi (0.69Mpa)であることを伝える注意記号
です。それを超えるエアー入力圧は、装置にダメージを与える恐れがあり
ます。
フットペダル/手元スイッチコネクター
スイッチ記号は、吐出開始時のモメンタリ閉接点スイッチのコネクターを
表します。オプション品のフットペダルは、パーツ番号#7014865でご注
文ください。
電源入力電流
入力電流記号は、DC電流が電源コネクターで使用されていることを示し
ています。電力は外部DC24V電源から得ています。
シャーシ接続
この記号は、シャーシ接続端子を表しています。漏れ電流の短絡やシステ
ムのESD保護の向上のために、シャーシを接地するために使用されます。
背面パネルの記号解説
ValveMate 7160RA ラジアルバルブコントローラー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

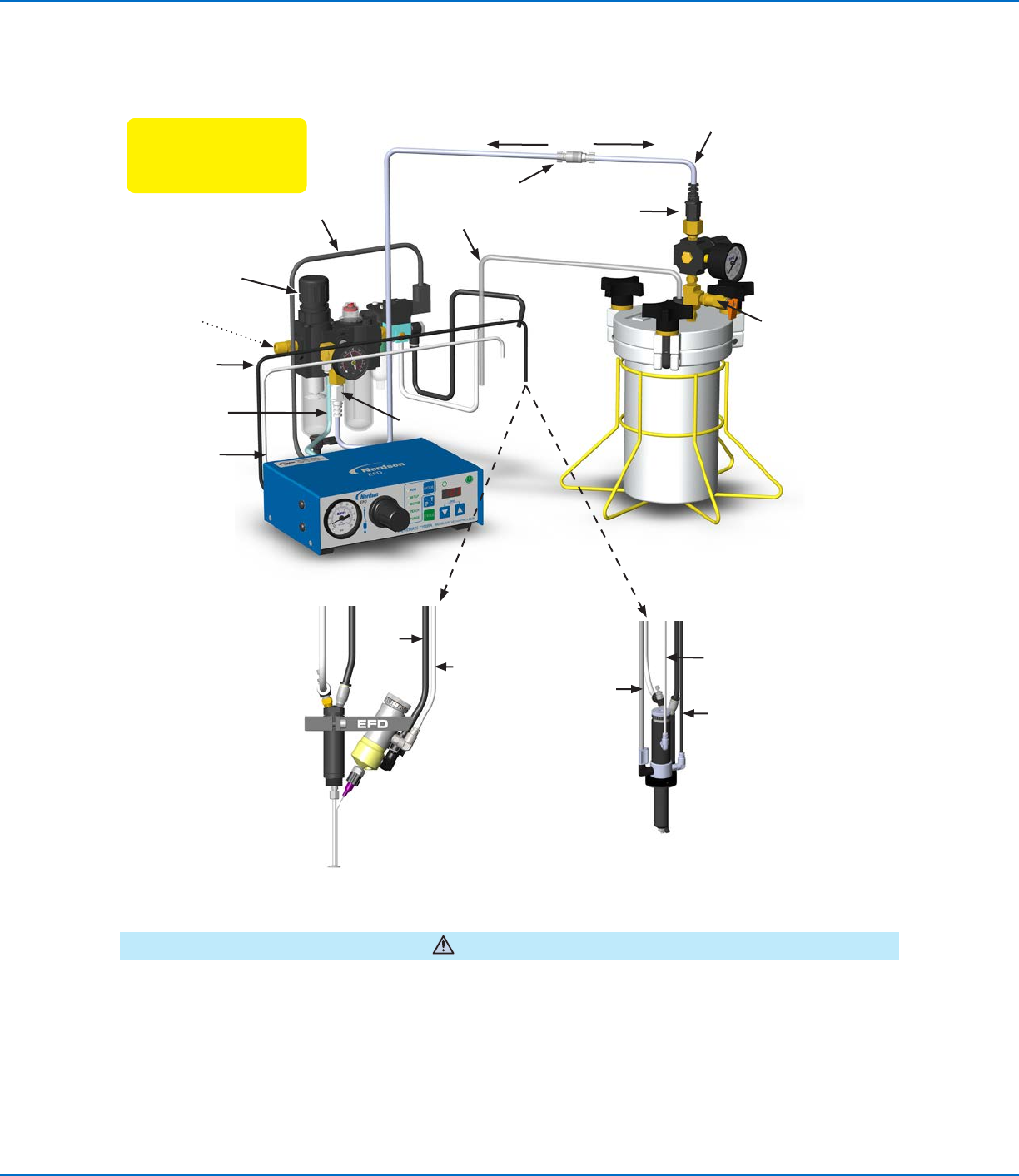

一般的な接続例
タンクを開ける際は、必ず圧力を開放してから行なってください。まずエアー供給チューブにあるシャットオフバルブをスライド
させます。ノードソンEFD製タンクを使用している場合は、リリーフバルブも開放してください。タンクを開ける前に、圧力ゲー
ジが0になっていることを確認してください。
全てのノードソンEFDのタンクは、独自のネジ設計を採用し、キャップを取外す際にエアー圧力開放を安全確実に行なうこと
ができます。
注意
ピン9および10へ
排気用
フレキシブルエ
アチューブ
黒 クイックコネクト
加圧用
シャットオフバ ルブ
液送チューブ
注： オイルフリーの清潔
で乾燥し、フィルタリング
されたエアーのみ使用の
こと。
霧化エアー
定量エアー
駆動エアー
白クイックコネクト
エアレギュレーター付加圧
タンク
ValveMate 7160RAコントローラー
ラジアルスピナーバルブ
ラジアルスプレーバルブ
液送チ
ューブ
駆動エアー
霧化エアー
液送チューブ
駆動エアー
リリーフバ ルブ
供給エアー
70 psi
(0.48 Mpa)
フィルター レギュレー
タールブリケーターア
ッセンブリー
