Einbau des CPP-Bestückkopfes Demontage des C&P20A-Bestückkopfes BE-Wagen abdocken und Maschin e ausschalten 20 Assembly Instructions / Montageanleitung Head Reconfiguratio n Kit CPP 3.1.3 BE-Wagen abdocken u nd Masch…
Einbau des CPP-Bestückkopfes
Konfiguration der Bestückköpfe in SIPLACE Pro Vor der Demontage des Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 19
Einbau des CPP-Bestückkopfes
3 Einbau des CPP-Bestückkopfes
Vor dem Einbau des CPP-Bestückkopfes müssen zunächst aktuelle Konfiguration sowie Maschinen
-
daten gesichert werden und dann der zu ersetzende Bestückkopf ausgebaut werden.
Wenn Sie von einem C&P20A-Kopf auf einen CPP-Kopf umrüsten, beginnen Sie mit den Abschnitten
"3.1 Vor der Demontage des Bestückkopfes" [➙ 19] und "3.2 Demontage des C&P20A-Bestückkopfes"
[➙ 20].
Wenn Sie von einem TwinHead auf einen CPP-Kopf umrüsten, beginnen Sie mit den Abschnitten "3.1
Vor der Demontage des Bestückkopfes" [ ➙ 19] und "3.3 Demontage des TwinHead" [ ➙ 22].
Wenn Sie den CPP-Kopf an einem Portal einbauen, an dem bisher kein Kopf installiert ist, beginnen Sie
mit den Abschnitten "3.1 Vor der Demontage des Bestückkopfes" [ ➙ 19] und LINK.
Vor der Demontage des Bestückkopfes
3.1 Vor der Demontage des Bestückkopfes
Konfiguration der Bestückköpfe in SIPLACE Pro
3.1.1 Konfiguration der Bestückköpfe in SIPLACE Pro
► Stoppen Sie im SIPLACE Pro alle Aufträge in der Line.
► Erstellen Sie eine Sicherheitskopie der SIPLACE Pro-Daten.
Sichern der bestehenden Maschinendaten
3.1.2 Sichern der bestehenden Maschinendaten
► Stecken Sie einen USB-Stick oder ein anderes geeignetes Speichermedium in den USB-Slot des
Stationsrechners.
► Speichern Sie die Maschinendaten auf das Speichermedium. Wählen Sie dazu Service --> Maschi
-
nendaten archivieren...
BE-Wagen abdocken und Maschine ausschalten
HINWEIS
Es empfiehlt sich, bereits zu diesem Zeitpunkt den neuen Kopf in die Rüstung einzutragen (Ka
-
meras und Pipetten) und die Optimierung für die Rüstungen durchführen zu lassen.
► Tragen Sie im Dialog Eigenschaften Rüstung den
neuen Bestückkopftyp, den Kameratyp und die Pipet
-
tenwechslerkonfiguration für den entsprechenden
Maschinenstellplatz ein.
► Optimieren Sie die Rüstung in SIPLACE Pro neu.
Achten Sie dabei darauf, die korrekte Kopfhöhe ein
-
zustellen.
Einbau des CPP-Bestückkopfes
Demontage des C&P20A-Bestückkopfes BE-Wagen abdocken und Maschine ausschalten
20 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
3.1.3 BE-Wagen abdocken und Maschine ausschalten
► Docken Sie die BE-Wagen ab.
► Fahren Sie den Stationsrechner herunter und schalten Sie die Maschine am Hauptschalter aus.
► Trennen Sie den Automaten vom Stromversorgungsnetz und von der Pneumatikversorgung.
► Sichern Sie die Maschine gegen Wiedereinschalten. Siehe "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 8].
Demontage des C&P20A-Bestückkopfes
3.2 Demontage des C&P20A-Bestückkopfes
Teile, Hilfsmittel und Werkzeug
▪ Drehmomentschraubendreher 100-500 Ncm [03078400
-
xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706
-
xx]
Ausbau
► Lösen Sie die pneumatischen Anschlüsse am C&P20A an den Positionen (4) und (7).
► Lösen Sie das Flachbandkabel am C&P20A (1).
VORSICHT
► Tragen Sie während der gesamten Arbeit am Bestückkopf das EGB-Armband!
VORSICHT
Prismen des BE-Sensors nicht beschädigen!
Die Prismen des BE-Sensors unterhalb des Bestückkopfes können leicht beschädigt werden.
Demontieren Sie den Kopf sehr vorsichtig!
► Schützen Sie den BE-Sensor daher mit einem Schlauchstück. Dies ist im Lieferumfang des
Bestückkopfes bzw. BE-Sensors enthalten und sollte in der Servicebox der Maschine auf
-
bewahrt werden, da er für die Demontage des Kopfes benötigt wird.
C&P20A-Kopf ausbauen
Legende
1. Flachbandkabel
2. Zugentlastung BE-Kamerakabel
3. Zugentlastung BE-Kamerakabel
4. Pneumatische Anschlüsse
5. Schrauben am Druckregelventil
6. Unverlierbare Schraube am Druckregelventil
7. Abluftschlauch zum Schalldämpfer
Einbau des CPP-Bestückkopfes
Weitere Aspekte für die Konfiguration Demontage des C&P20A-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 21
► Lösen Sie die Befestigungsschrauben der Zugentlastungen der BE-Kamera-Kabel an den Positi
-
onen (2) und (3) und ziehen Sie die Kabel vorsichtig ab. Drücken Sie dabei auf die Klemmungen auf
beiden Seiten der Stecker.
Eine der vier Kopfschrauben, mit denen der C&P20A-Kopf an der Kopfplatte befestigt ist, befindet sich
hinter dem Druckregelventil. Um sie zugänglich zu machen, muss das Druckregelventil nach links weg
-
geschwenkt werden.
► Lockern Sie die beiden Schrauben am Druckregelventil (5).
► Lockern Sie die unverlierbare Schraube (6) am Druckregelventil und klappen das Druckregelventil
zur Seite.
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 8]
Weitere Aspekte für die Konfiguration
3.2.1 Weitere Aspekte für die Konfiguration
Folgende Punkte sind beim Umbau vom C&P20A- auf den CPP-Kopf zu beachten:
▪ Der vorhandene Kopfadapter kann beibehalten werden.
▪ Die C&P20A-Pipettenmagazine sind durch die CPP-Pipettenmagazine zu ersetzen. Die Basiseinheit
des Pipettenwechslers an der SX ist für beide Kopftypen identisch.
▪ Der Abwurfbehälter und die Pipettenstation können weiterverwendet werden.
Fahren Sie fort mit dem Abschnitt LINK.

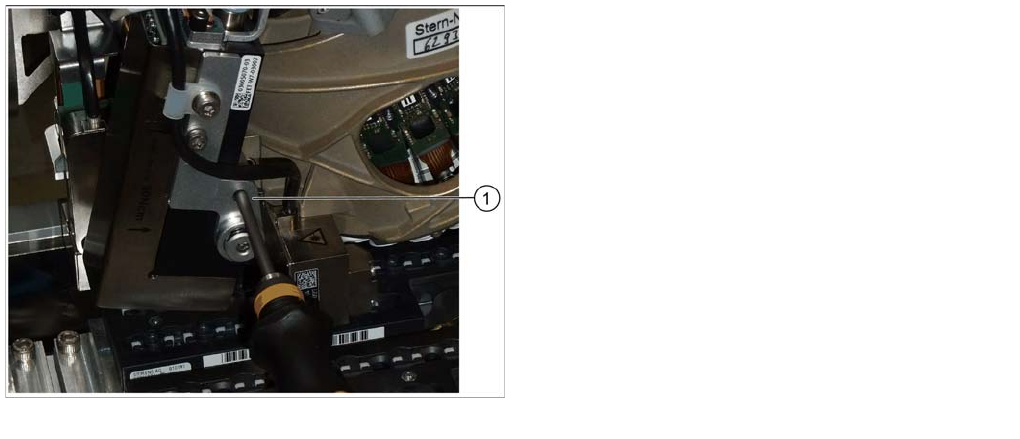

Verdeckte Kopfschraube entfernen
Die verdeckte Kopfschraube ist nun über eine
Führungsbohrung zugänglich.
► Setzen Sie den Torxschlüssel in die
Führungsbohrung und schieben Sie ihn so weit nach
hinten, bis er auf der Kopfschraube aufsetzt.
► Lösen Sie die verdeckte Kopfschraube M4x14.
► Lösen Sie die übrigen drei Kopfschrauben M4x14 mit
einem langen Torxschlüssel.
► Der Kopf hängt nun an einem Halter frei am Portal.
Heben Sie den Kopf vom Halter.
