Einbau des CPP-Bestückkopfes Demontage des TwinHead Umbau des Kopfadapters 24 Assembly Instructions / Montageanleitung Head Reconfiguratio n Kit CPP HCU auf Basisadapter für CPP- und C&P20A-Kopf aufstecken Kopfadapte…
Einbau des CPP-Bestückkopfes
Weitere Aspekte für die Konfiguration Demontage des TwinHead
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 23
► Bauen Sie die stationäre Kamera aus. Weitere Informationen dazu finden Sie in der Serviceanleitung
SX1/2 [00196496-xx] im Abschnitt zum Tauschen der stationären BE-Kamera.
Der Abwurfbehälter der stationären Kamera kann beim Umbau auf einen CPP-Kopf beibehalten werden.
Beim Umbau auf einen C&P20A-Kopf muss der Abwurfbehälter demontiert werden. Weitere Informati
-
onen dazu finden Sie in der Montageanleitung " Abwurfbehälter SX1/2" [00196615-xx] oder in der Mon
-
tageanleitung "Stationäre Kamera SIPLACE SX" [00196608-xx].
Sehen Sie dazu auch...
1.2 Was vor Beginn der Arbeiten zu tun ist... [ ➙ 8]
Weitere Aspekte für die Konfiguration
3.3.1 Weitere Aspekte für die Konfiguration
Folgende Punkte sind beim Umbau vom TwinHead auf den CPP-Kopf zu beachten:
▪ Als Kopfadapter muss eine HCU des TwinHead zusammen mit dem Basisadapter aus dem Teilesatz
[03055516-xx] verwendet werden.
▪ Der Pipettenwechsler muss durch den entsprechenden Pipettenwechsler für den CPP-Kopf ersetzt
werden.
▪ Die stationäre Kamera kann für den P&P-Modus des CPP-Kopfes weiterverwendet werden.
▪ Der Abwurfbehälter für große Bauelemente neben der stationären Kamera kann beibehalten wer
-
den, sofern die stationäre Kamera weiter verwendet wird.
▪ Kontrollieren Sie gegebenenfalls nochmals die Einbauhöhe.
Fahren Sie fort mit dem Abschnitt "3.3.2 Umbau des Kopfadapters" [ ➙ 23].
Umbau des Kopfadapters
3.3.2 Umbau des Kopfadapters
Der Kopfadapter besteht aus dem Basisadapter und der HCU.
Kopfadapter des TwinHead ausbauen
HINWEIS
Beim Umbau vom C&P20A- auf einen CPP-Kopf und umgekehrt kann der vorhandene Kopfad
-
apter beibehalten werden.
Beim Umbau vom TwinHead auf den CPP- oder einen C&P20A-Kopf muss eine HCU des
TwinHead zusammen mit dem Basisadapter aus dem Teilesatz [03055516-xx] verwendet wer
-
den.
Bei der Bestellung des Head Reconfiguration Kit wird abgefragt, welcher Kopf bereits auf dem
Portal montiert ist.
Soll ein Portal ohne Kopf mit einem Head Reconfiguration Kit nachgerüstet werden, muss zum
Teilesatz CPP/C&P20A und Erweiterungssatz TwinHead eine weitere HCU bestellt werden.

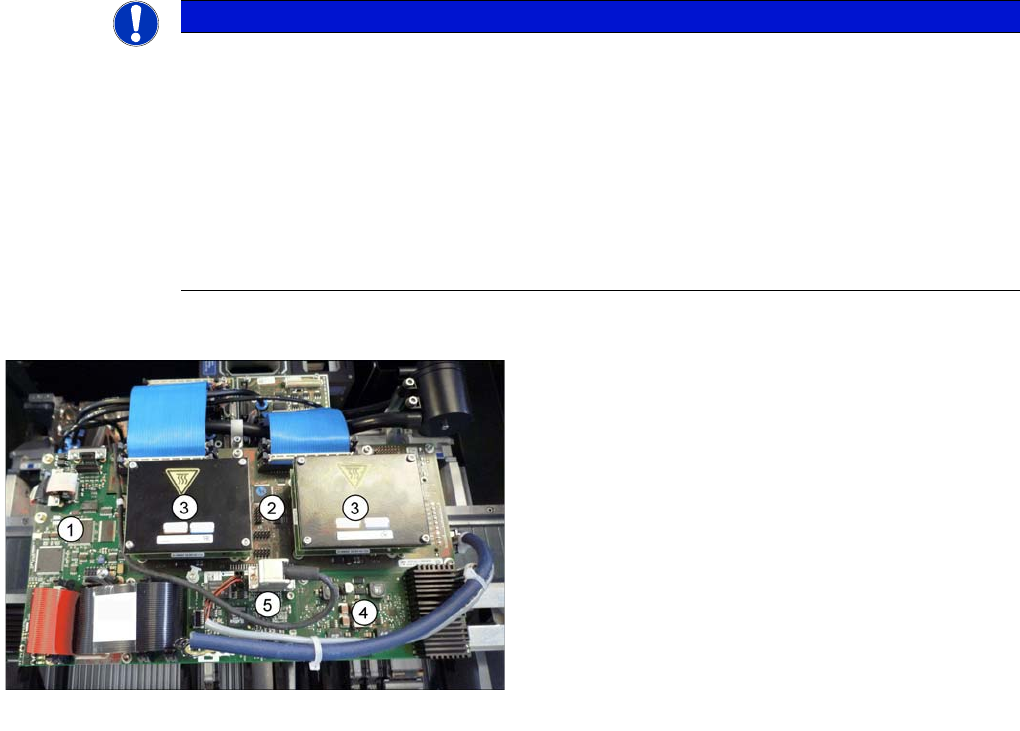

Platinen auf dem Portal
Legende
1. Vision-Board-Spread-Spectrum
2. Kopfadapter (hier die Version für den TwinHead mit
2 HCUs)
3. HCU
4. Kopf-Interface
5. Sensormodul
Einbau des CPP-Bestückkopfes
Demontage des TwinHead Umbau des Kopfadapters
24 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
HCU auf Basisadapter für CPP- und C&P20A-Kopf aufstecken
Kopfadapter für CPP- und C&P20A-Kopf einbauen

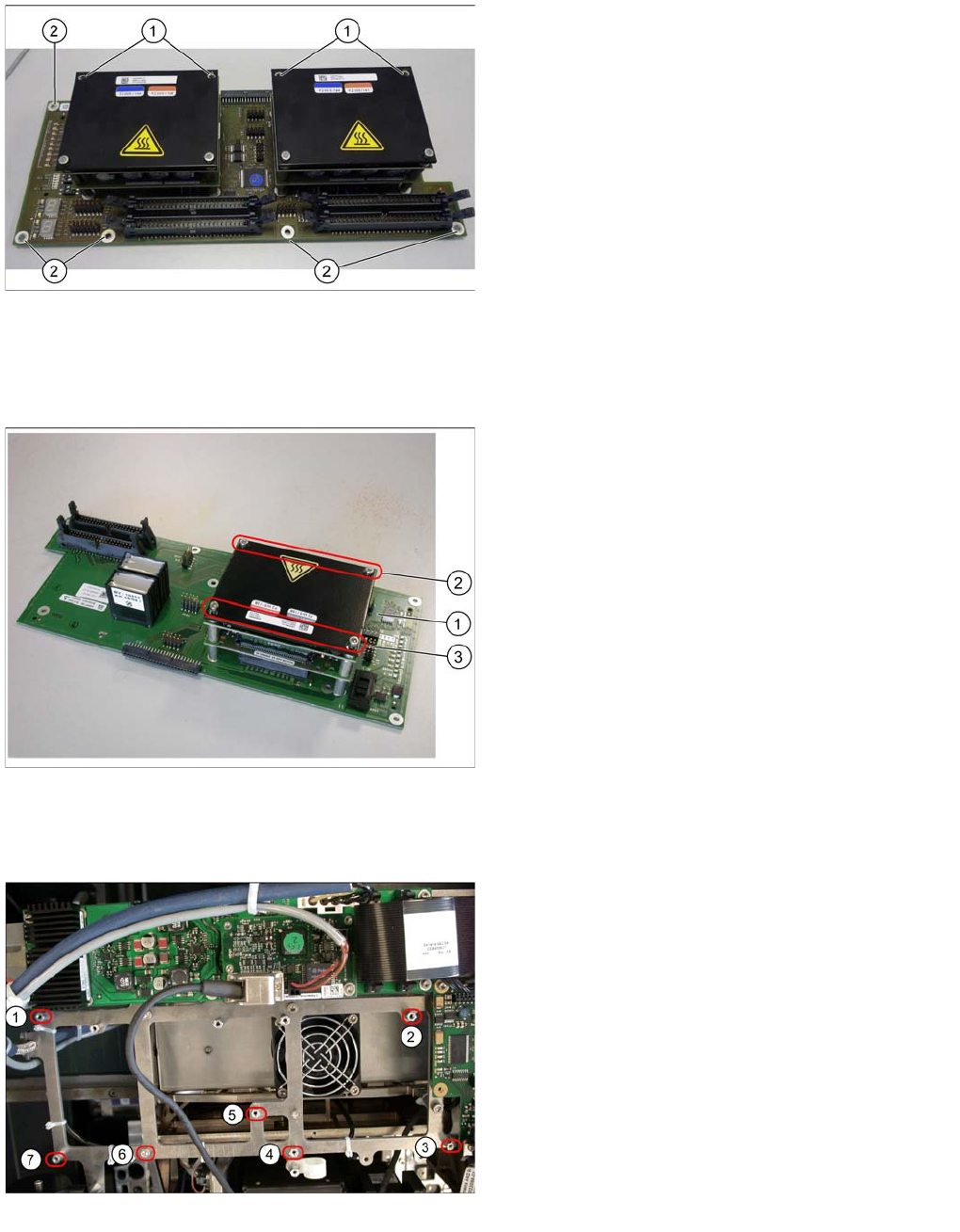

Kopfadapter des TwinHead
► Lösen Sie alle elektrischen Verbindungen. Markieren
Sie sich ggf. die Position, damit Sie diese später wie
-
der eindeutig zuordnen können.
► Lösen Sie die jeweils beiden vorderen Befestigungs
-
schrauben (1) der HCUs. Achten Sie dabei darauf die
Beilagscheiben nicht zu verlieren. Vermerken Sie
sich ggf. die Menge der Scheiben pro Schraube, da
die Anzahl unterschiedlich sein kann.
► Lösen Sie alle Befestigungsschrauben (2) der Platine
und nehmen Sie die Platine ab.
► Lösen Sie die beiden Schrauben auf der Unterseite
des Basiadapters, um die HCU vom Basisadapter zu
trennen.
HCU aufstecken und befestigen
► Stecken Sie eine HCU des TwinHead vorsichtig auf
den Basisadapter aus dem Teilesatz (1).
► Befestigen Sie die HCU mit den vier zuvor entfernten
Befestigungsschrauben (2 und 3).
Einbauplatz für den Kopfadapter
Legende
(1) - (7) Befestigungsbolzen am Einbauplatz
Einbau des CPP-Bestückkopfes
Kopf für die Einbauhöhe vorbereiten Montage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 25
Montage des CPP-Bestückkopfes
3.4 Montage des CPP-Bestückkopfes
Kopf für die Einbauhöhe vorb ereiten
3.4.1 Kopf für die Einbauhöhe vorbereiten
Übersicht
Kopfadapter
Legende
(1) – (7) Befestigungspunkte auf dem Kopfadapter
► Setzen Sie den Kopfadapter auf die Befestigungsbol
-
zen im Einbauplatz und schrauben Sie ihn mit 7
Schrauben fest.
► Verbinden Sie Kopfadapterplatine über die Ste
-
ckerleiste mit dem Kopfinterface.
VORSICHT
Einbauhinweise
► Überprüfen Sie die Firmware und führen Sie ggf. einen Download durch.
VORSICHT
Der Bestückkopf kann auf zwei unterschiedlichen Höhen montiert werden. CPP_L entspricht
einer BE-Höhe von 6 mm. CPP_H entspricht einer BE-Höhe von 11,5 mm.
Wird der CPP-Kopf in einem Bestückbereich mit stationärer Kamera, TwinHead oder WPC ver
-
wendet, so darf er nur in der oberen Position montiert werden!
Legende
1. Befestigungsschrauben linke Seite
2. Befestigungsschrauben rechte Seite
Die Befestigungsschrauben sind hier in der Position
"Kopf oben" abgebildet.
