Einbau des CPP-Bestückkopfes Daten- und Pneumatikleitungen ans tecken Montage des CPP-Bestückk opfes Assembly Instructions / Montageanleitung Head Reconfiguration K it CPP 29 Daten- und Pneumati kleitunge n anstecken 3.4…
Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes BE-Kamera montieren
28 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
Einbau
Sehen Sie dazu auch...
2.3 Voraussetzungen und Restriktionen für den CPP-Bestückkopf [ ➙ 14]
BE-Kamera montieren
Legende
1. 4 Schrauben am Fuß der Kamera DIN 912-M3 x 16-
A2-70 [00325349-xx]
2. Schraube am Platinenhalter ISO 4762 - M 2,5 x 4-A2-
70 [03042531-xx ] DIN 125-A 2.7-140HV-A2
[00201583-xx]
3. Schraube am Haltewinkel ISO 4762 - M 2,5 x 4-A2-
70 [03042531-xx ] DIN 125-A 2.7-140HV-A2
[00201583-xx]
► Setzen Sie die BE-Kamera vorsichtig in die Verstif
-
tung am CPP-Kopf.
► Befestigen Sie die BE-Kamera mit vier Schrauben
am CPP-Kopf (1) und mit einer Schraube am Plati
-
nenhalter (2).
► Befestigen Sie die BE-Kamera am Haltewinkel (3).
VORSICHT
Einbauhinweise
► Achten Sie darauf die Kamera-Optik der Kamera nicht zu verschmutzen oder zu
beschädigen.
► Benutzen Sie für die Befestigungsschrauben der BE-Kamera einen Drehmomentschrau
-
bendreher. Ziehen Sie die 4 unteren Befestigungsschrauben mit einem Drehmoment von
145 Ncm an.
Einbau des CPP-Bestückkopfes
Daten- und Pneumatikleitungen anstecken Montage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 29
Daten- und Pneumatikleitungen anstecken
3.4.3 Daten- und Pneumatikleitungen anstecken
CPP-Kopf in die Maschine einsetzen
3.4.4 CPP-Kopf in die Maschine einsetzen

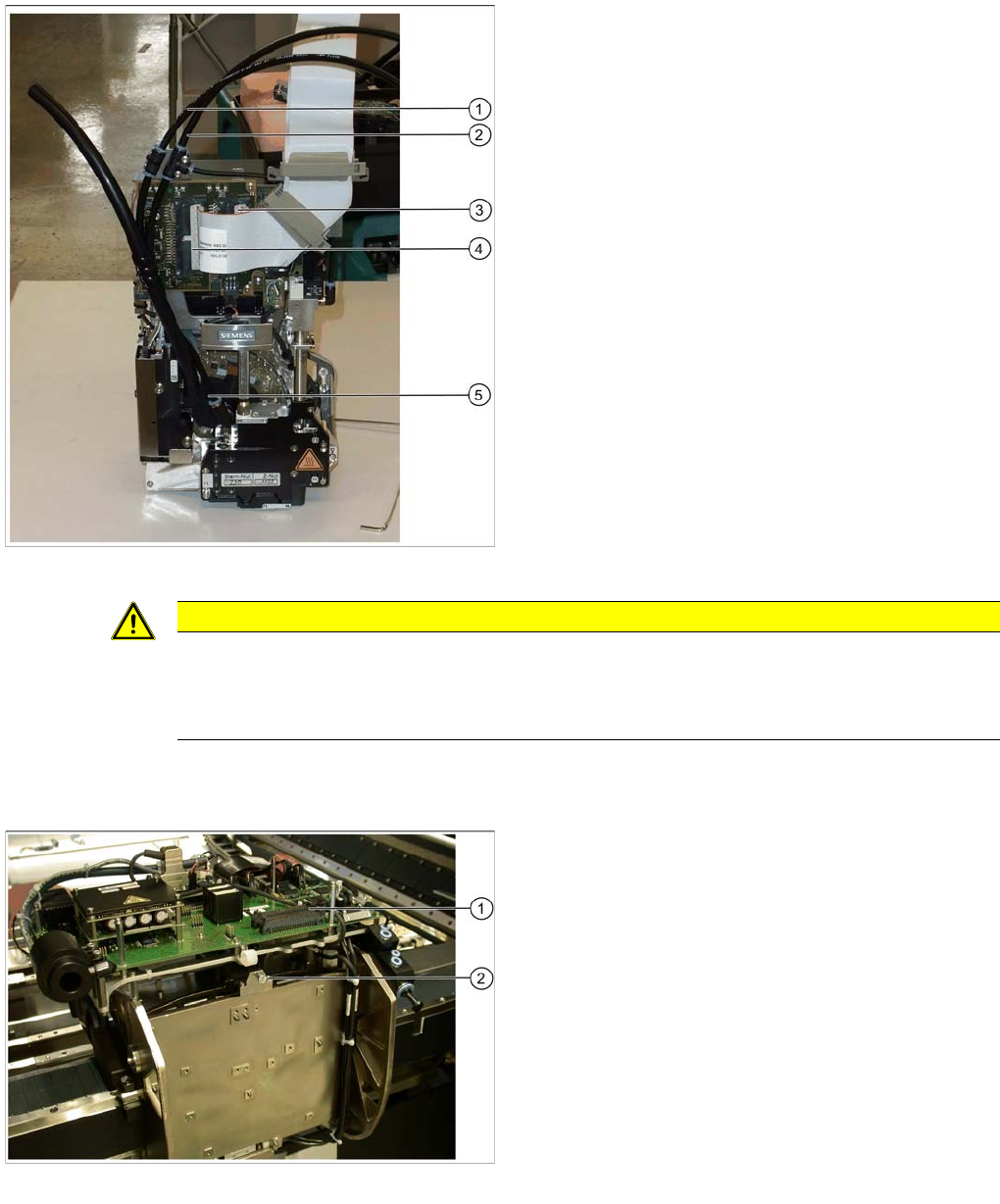

Daten- und Pneumatikleitungen am CPP-Kopf
Legende
1. Pneumatikschlauch des Haltekreises [03077181-xx]
2. Pneumatikschlauch des Abhol-/Bestückkreises
[03077181-xx]
3. Rechter Stecker (X2) des Flachbandkabels zum
Kopfadapter [03055515-xx] (Stecker X2 hinter dem
Flachbandkabel)
4. Linker Stecker (X1) des Flachbandkabels zum Kopf
-
adapter [03055515-xx] (Stecker X1 vor dem Flach
-
bandkabel)
5. Abluftschlauch zum Schalldämpfer
► Stecken Sie die beiden Pneumatikschläuche (1) und
(2) an.
► Der Abluftschlauch steckt bereits am Kopf (5).
► Stecken Sie die beiden Stecker der Flachbandkabel
am linken (4) und rechten Stecker (3) des CPP-Kopf
-
es an.
VORSICHT
Das linke Kabel am Kopf (X1) gehört zum vorderen Stecker (X1) am Kopf-Adapter. Das rechte
Kabel am Kopf (X2) gehört zum hinteren Stecker am Kopf-Adapter (X2). Die Kabel liegen dabei
"ineinander". Ansonsten bleibt die Maschine beim Hochlaufen mit einem Fehler stehen. In ei
-
nigen Fällen besteht die Möglichkeit das Teile der Maschine zerstört werden.
CPP-Kopf einhängen
Legende
1. Anschlüsse für Flachbandkabel am Kopfadapter
2. Haken zum Einhängen des Kopfes
► Hängen Sie den Kopf mit der Haltelasche auf den Ha
-
ken (2).
► Heben Sie den Kopf leicht an (0,5 mm), so dass er in
seiner endgültigen Position einrastet und halten Sie
ihn in dieser Position fest.
Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes CPP-Kopf anschließen
30 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
CPP-Kopf anschließe n
3.4.5 CPP-Kopf anschließen
► Schließen Sie den Abluftschlauch (2) am Schalldämpfer an.
► Verschließen Sie den zweiten Anschluss am Schalldämpfer mit der Übersteckkappe (1).
► Schließen Sie das Flachbandkabel am Kopfadapter an (3).
► Stecken Sie die beiden Stecker der BE-Kamera an (4).
► Schrauben Sie den Kabelhalter (Zugentlastung) des BE-Kamerakabels fest (5).
► Schließen Sie die Pneumatikschläuche des Abhol-/Bestückkreises (6) und des Haltekreises (7) am
Druckluftverteiler an.
► Verschließen Sie die übrigen Anschlüsse am Druckluftverteiler mit den entsprechenden Blindstop
-
fen: zwei Stopfen QSC-4H [00330249-xx] und ein Stopfen QSC-12H [03015210-xx].
CPP-Kopf festschrauben

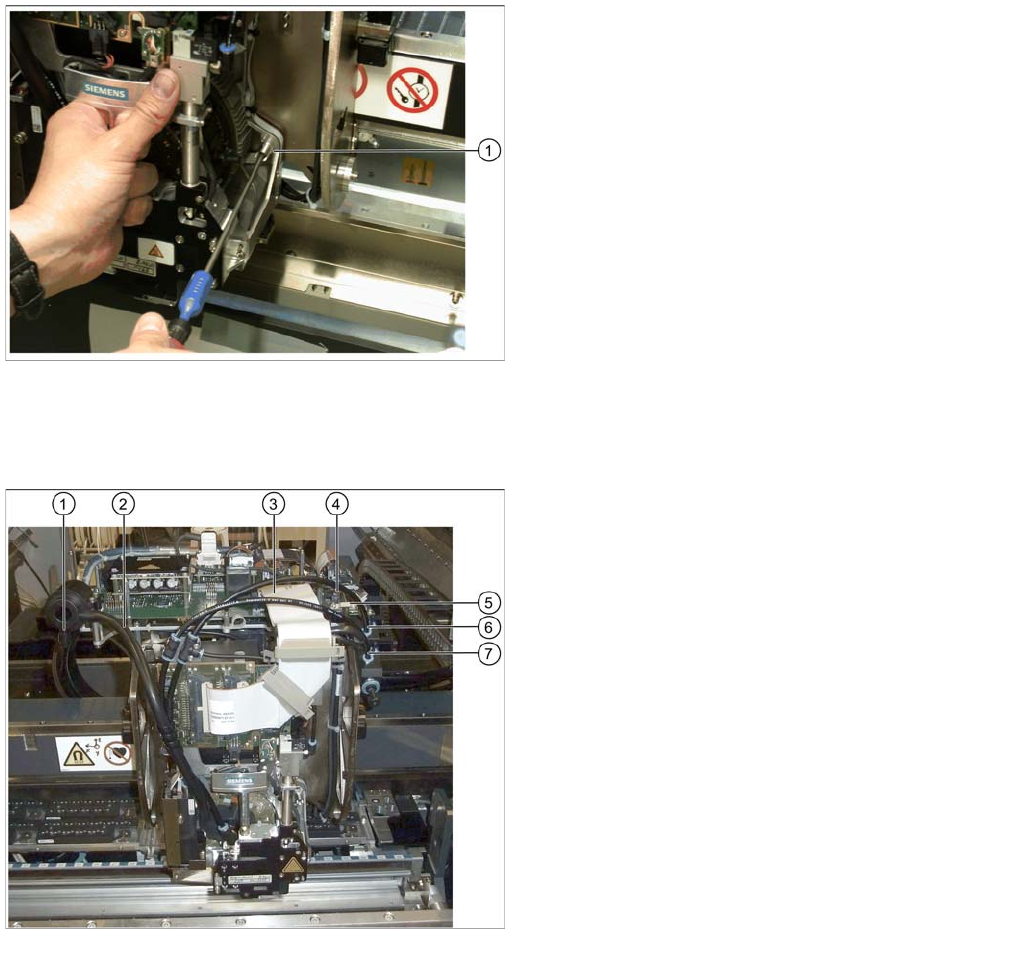

Legende
1. Kopfschraube am CPP-Kopf
► Schrauben Sie den Kopf mit den vier Kopfschrauben
fest. Achten Sie auf die korrekte Höhe, die richtigen
Schraubenlängen und das richtige Drehmoment:
DIN912 M4x18 - 8.8 [00095023-xx], Anzugsdrehmo
-
ment: 2,7 N.
Daten- und Pneumatikleitungen anschließen
Legende
1. Übersteckkappe am Schalldämpfer [03006728-xx]
2. Abluftschlauch zum Schalldämpfer
3. Flachbandkabel zum Kopfadapter [03055515-xx]
4. BE-Kamerastecker
5. Kabelhalter des BE-Kamerakabels
6. Pneumatikschlauch des Abhol-/Bestückkreises
[03077181-xx]
7. Pneumatikschlauch des Haltekreises [03077181-xx]
