Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes BE-Kamera montieren
26 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
Umbau auf eine andere Einbauhöhe
BE-Kamera montieren

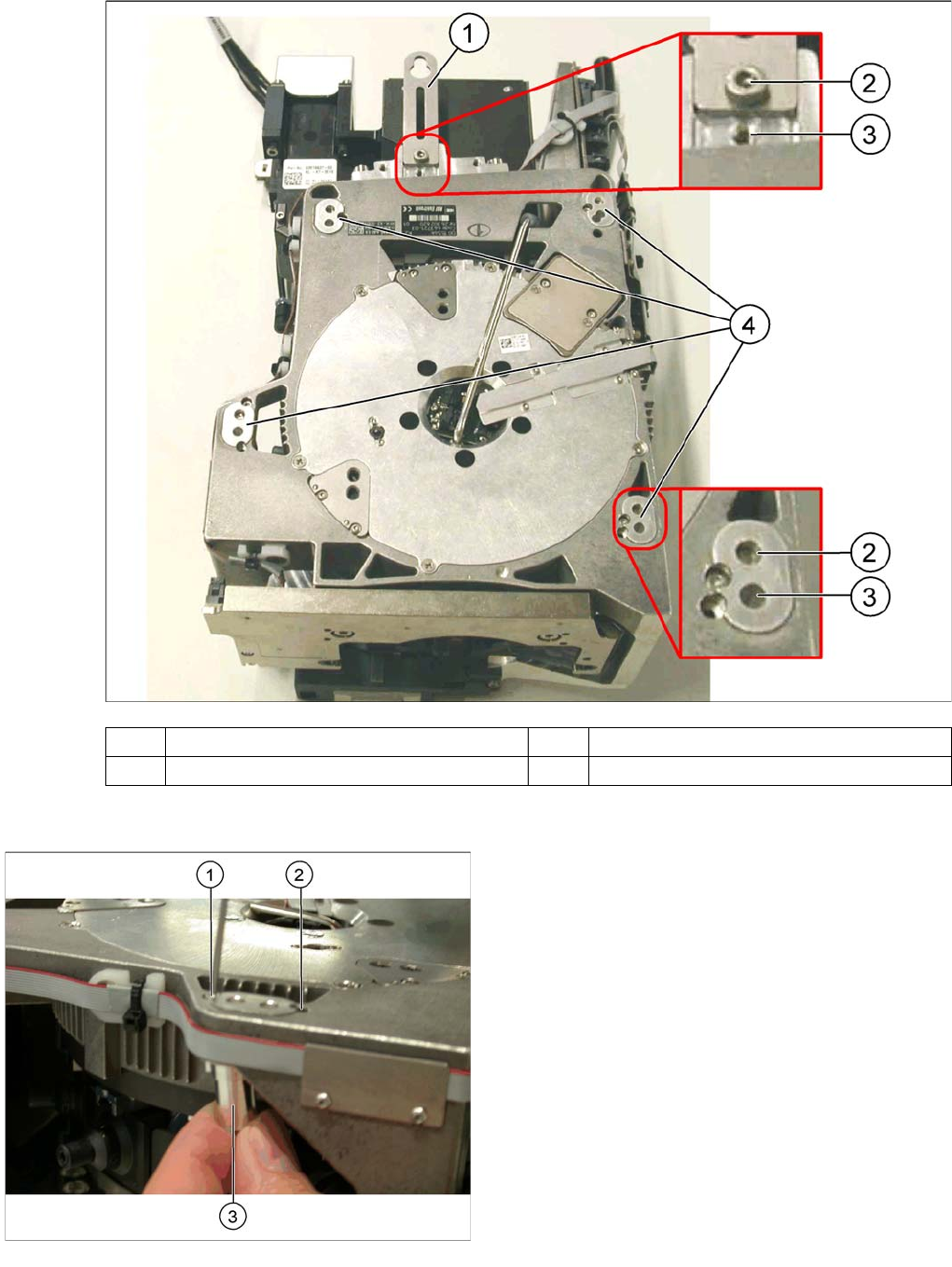

(1) Haltelasche (2) Position "Kopf unten"
(3) Position "Kopf oben" (4) Befestigungslöcher mit Hülsen
Legende
1. Bohrung für die Befestigungsschraube der Hülse in
Position "Kopf unten"
2. Bohrung für die Befestigungsschraube der Hülse in
Position "Kopf oben"
3. Hülse
Alle 4 Hülsen und die Haltelasche müssen entweder in
der Position oben oder unten befestigt sein.
Zum Versetzen der Hülsen gehen Sie wie folgt vor:
► Lösen Sie die Befestigungsschrauben der Hülsen.
► Bringen Sie die Hülsen in die korrekte Position und
befestigen Sie diese wieder.
► Führen Sie diese Schritte für alle 4
Befestigungshülsen und die Haltelasche des Kopfes
durch.
Einbau des CPP-Bestückkopfes
BE-Kamera montieren Montage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 27
3.4.2 BE-Kamera montieren
Der Teilesatz enthält keine BE-Kamera. Die BE-Kamera muss extra bestellt werden.
Teile, Hilfsmittel und Werkzeug
▪ BE-Kamera [03018637-xx]
▪ Drehmomentschraubendreher 100-500 Ncm [03078400-xx]
▪ Verlängerung/gerade TX20 [03073256-xx]
▪ Bithalter für Schraubendreher Torque Vario-S [03078706-xx]
Übersicht
CPP-Kopf ohne BE-Kamera
Legende

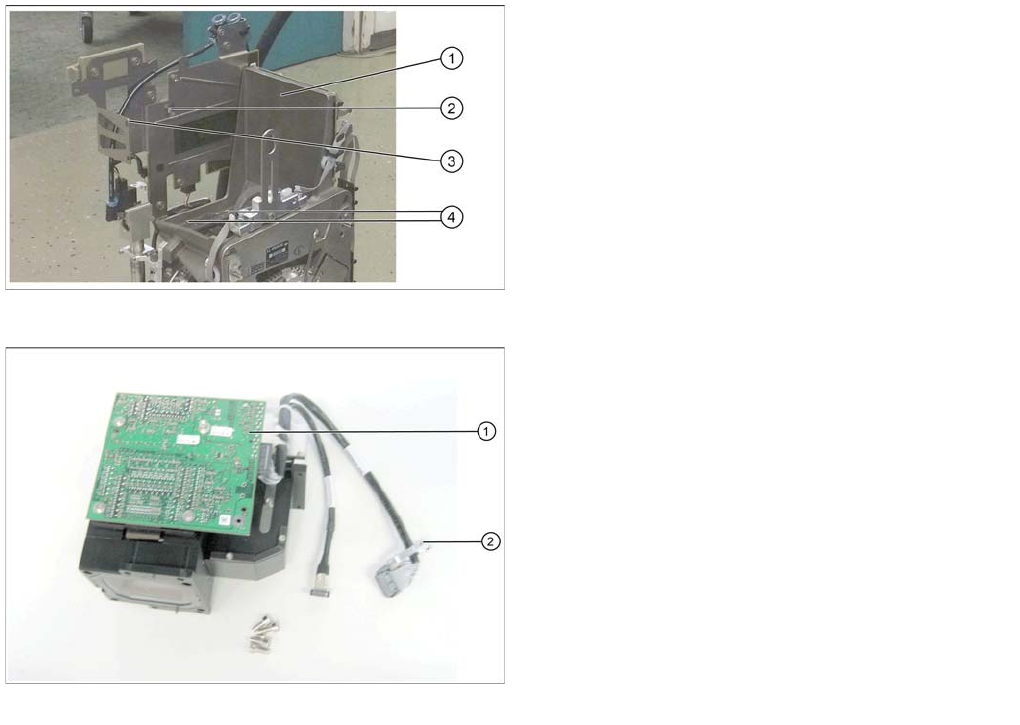

1. Einbauplatz für die BE-Kamera
2. Befestigungsbohrung am Platinenhalter
3. Befestigungsbohrung am Winkel
4. Befestigungsbohrungen für den BE-Kamerafuß (je
zwei auf jeder Seite)
Bauelemente-Kamera
Legende
1. Beleuchtungssteuerung
2. Kabelhalter
Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes BE-Kamera montieren
28 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
Einbau
Sehen Sie dazu auch...
2.3 Voraussetzungen und Restriktionen für den CPP-Bestückkopf [ ➙ 14]
BE-Kamera montieren
Legende
1. 4 Schrauben am Fuß der Kamera DIN 912-M3 x 16-
A2-70 [00325349-xx]
2. Schraube am Platinenhalter ISO 4762 - M 2,5 x 4-A2-
70 [03042531-xx ] DIN 125-A 2.7-140HV-A2
[00201583-xx]
3. Schraube am Haltewinkel ISO 4762 - M 2,5 x 4-A2-
70 [03042531-xx ] DIN 125-A 2.7-140HV-A2
[00201583-xx]
► Setzen Sie die BE-Kamera vorsichtig in die Verstif
-
tung am CPP-Kopf.
► Befestigen Sie die BE-Kamera mit vier Schrauben
am CPP-Kopf (1) und mit einer Schraube am Plati
-
nenhalter (2).
► Befestigen Sie die BE-Kamera am Haltewinkel (3).
VORSICHT
Einbauhinweise
► Achten Sie darauf die Kamera-Optik der Kamera nicht zu verschmutzen oder zu
beschädigen.
► Benutzen Sie für die Befestigungsschrauben der BE-Kamera einen Drehmomentschrau
-
bendreher. Ziehen Sie die 4 unteren Befestigungsschrauben mit einem Drehmoment von
145 Ncm an.
