- 106 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-74767 R-ATC_BASE _ASSY Ｒ−ＡＴＣ＿ベース組 1 2 401-74768 ASM_R-ATC_BASE_U NIT Ｒ−ＡＴＣ＿ベースユニット組 (1) 3 401-74769 ASM_R-ATC_BASE Ｒ−ＡＴＣ＿ベース組 (1) 4 401-74770 ATC_BASE_AL ＡＴ…
- 105 -

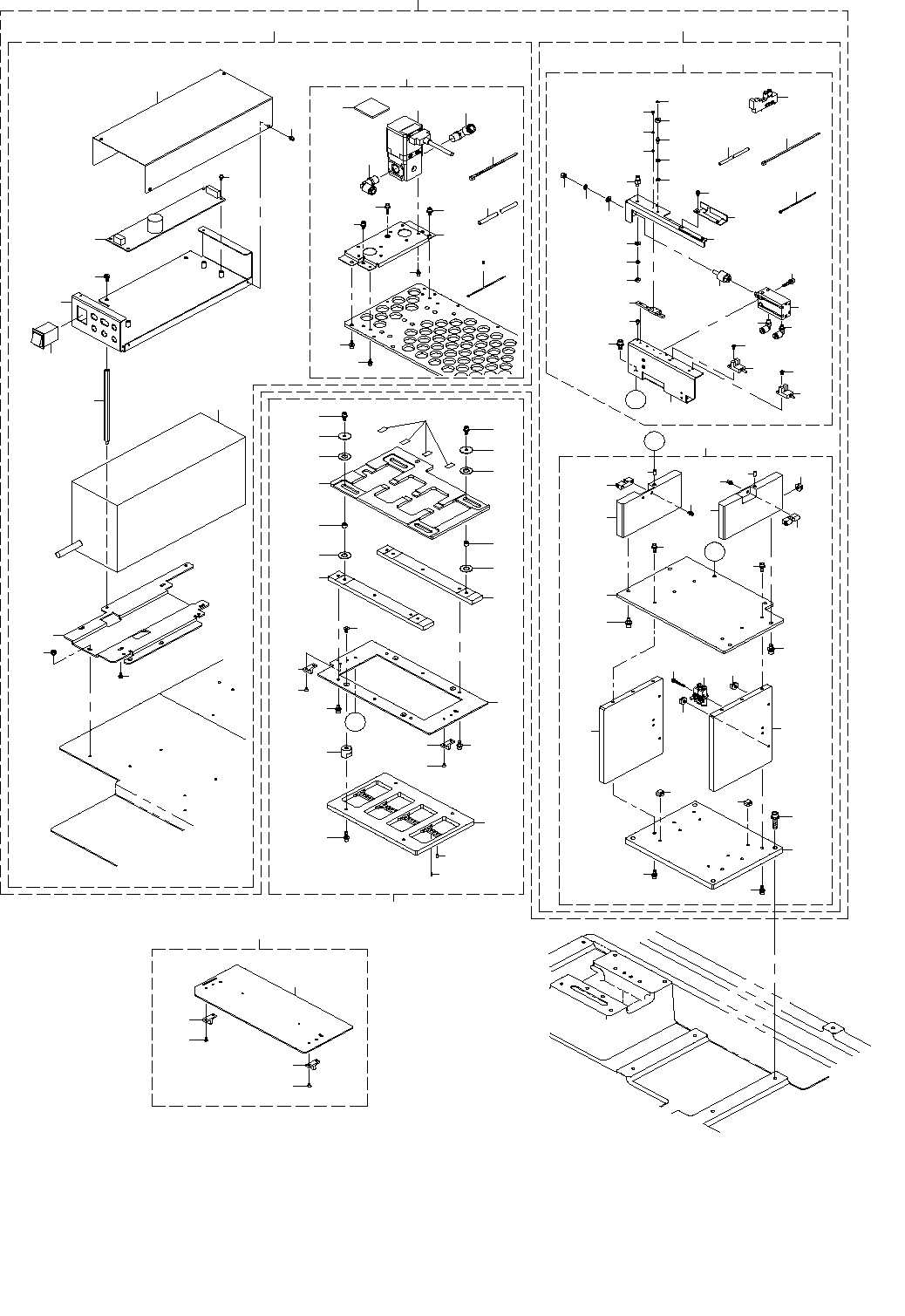

53.R-ATC COMPONENTS
Ｒ − ＡＴＣ 関係
５２
５３
５５
５４
５６
５７
５８
５９
６０
６１
６２
５１
６７
７１
６８
７０
６９
７２
７２
７３
７４ ７５
６６
６５
６４
７１
７６
７７
４
５
６
６
７
８
８
１３
９
７
１０
１０
１１
１２
１２
１３
１３
１４
１４
１４
１４
１５
１６
１３
１３
１７
３
Ａ
Ａ
１９
２０
２１
２２
２２
２３
２４
２５
２８
３０
３１
２９
３２
３３
２７
２６
３４
３５
３６
３７
３８
３８
３９
４０
４２
４１
４４
４３
４５
４５
４６
４７
４９
４８
５０
１８
６３
２
１
７９
８０
８０
８１
８２
８２
８３
８３
８４
８４
８４
８４
８５
８５
８６
８６
８７
８８
９０
９０
９１
９２
９３
９２
９３
９４
Ｂ
Ｂ
９７
９８
９７
９８
９６
９５
７８
８９
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-74767 R-ATC_BASE_ASSY
Ｒ−ＡＴＣ＿ベース組
1
2 401-74768 ASM_R-ATC_BASE_UNIT
Ｒ−ＡＴＣ＿ベースユニット組
(1)
3 401-74769 ASM_R-ATC_BASE
Ｒ−ＡＴＣ＿ベース組
(1)
4 401-74770 ATC_BASE_AL
ＡＴＣ＿ベース＿ＡＬ
(1)
5 401-74771 ATC_BASE_AR
ＡＴＣ＿ベース＿ＡＲ
(1)
6 PH-0400100-U0 PARALLEL PIN
平行ピン
(2)
7 400-51573 BALL CATCH
ボールチャッチ
(2)
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
9 401-74772 ATC_BASE_B
ＡＴＣ＿ベース＿Ｂ
(1)
10 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
11 401-74773 ATC_BASE_C
ＡＴＣ＿ベース＿Ｃ
(1)
12 401-74774 ATC_BASE_D
ＡＴＣ＿ベース＿Ｄ
(2)
13 HX-0070600-0A MOUNT BASE
マウントベース
(5)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(12)
15 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
16 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝２５
(2)
17 SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
18 401-74775 ASM_R-ATC_SLIDER
Ｒ−ＡＴＣ＿スライダー組
(1)
19 401-74776 SLIDE_ANGLE
スライド＿アングル
(1)
20 401-74777 CYLINDER_BASE
シリンダー＿ベース
(1)
21 401-74778 CYLINDER_16_25
シリンダー＿１６＿２５
(1)
22 PJ-3040405-04 UNION
ユニオン
(2)
23 401-74779 FLOATING_JOINT_M5
フローティング＿ジョイント＿Ｍ５
(1)
24 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
25 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(1)
26 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
27 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
28 400-49189 HEAD RAIL
ヘッドレール
(1)
29 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ２ Ｌ＝４
(2)
30 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
(2)
31 WP-0220301-SC WASHER M2
平座金みがき丸 Ｍ２
(2)
32 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(2)
33 401-74780 ATC_PIN
ＡＴＣ＿ピン
(1)
34 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
35 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
36 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(1)
37 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
(1)
38 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
39 SB-1030002-00 BEARING
ころがり軸受
(1)
40 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
41 401-74781 ATC_DOG
ＡＴＣ＿ドッグ
(1)
42 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
43 400-76842 ATC OPEN SENS ASM
ＡＴＣオープンセンサ組
(1)
44 400-76843 ATC CLOSE SENS ASM
ＡＴＣクローズセンサ組
(1)
45 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
46 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(1)
47 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(3)
48 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(20)
49 EA-9500B01-00 CABLE BAND
束線バンド
(10)
50 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
51 401-37131 HEAD_BUCKUP_ASM
ヘッド＿バックアップ組
(1)
52 401-43020 UPS_BASE
ＵＰＳベース
(1)
53 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(3)
54 401-36972 UPS_PS_BR
ＵＰＳ＿ＰＳ＿ベース
(1)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
56 401-36973 UPS_PS_COVER
ＵＰＳ＿ＰＳ＿カバー
(1)
57 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
58 401-36974 UPS_POST
ＵＰＳ＿ポスト
(4)
59 400-95745 UPS
ＵＰＳ
(1)
60 HA-0052900-00 SWITCH
スイッチ
(1)
61 HX-0047900-00 POWER SUPPLY
電源
(1)
62 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
63 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
64 401-37160 GRASP CONTROL_REG_L_ASM
ＧＲＡＳＰコントロール＿ＲＥＧ＿Ｌ組
(1)
65 401-36487 EL-PN(L) REG CBL ASM
ＥＬ−ＰＮ（Ｌ） ＲＥＧケーブル組
(1)
66 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
67 401-37000 REG_BR
レギュレータブラケット
(1)
68 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
69 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(1)
70 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(1)
71 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
72 PJ-3040652-01 ELBOW UNION 6XPT1/4
エルボユニオン
(2)
73 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(2)
74 EA-9500B01-00 CABLE BAND
束線バンド
(5)
75 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(5)
76 400-45986 CHIP BOX CUSHION
チップボックスクッション
(1)
77 HX-0006500-0B CABLE BAND
束線バンド
(3)
78 401-74782 ASM_R-ATC_001
Ｒ−ＡＴＣ＿００１組
1
79 401-74783 MOUNT_PLATE_001
マウント＿プレート＿００１
(1)
80 401-74784 SLIDE_BASE_001
スライド＿ベース＿００１
(2)
81 401-74785 SLIDE_PLATE_001
スライド＿プレート＿００１
(1)
82 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
83 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
84 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
85 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(4)
86 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
87 401-74786 ATC_SPACER
ＡＴＣ＿スペーサ
(4)
88 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(4)
89 401-74787 ATC_PLATE_001
ＡＴＣ＿プレート＿００１
(1)
90 PH-0250060-U0 PARALLEL PIN TYPE B 2.5X6
平行ピン Ｂ種 ２．５Ｘ６
(8)
91 SL-6041492-TN SCREW
座金付き六角穴ボルト
(4)
92 400-51573 BALL CATCH
ボールチャッチ
(2)
93 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(4)
94 401-36970 CN__ATC_LABEL
ＣＮ＿ＡＴＣラベル
(1)
95 401-75384 ASM_R-ATC_OFFSET_PLATE
Ｒ−ＡＴＣ＿オフセット＿プレート組
1
96 401-75385 ATC_OFFSET_PLATE
ＡＴＣ＿オフセット＿プレート
(1)
97 400-51573 BALL CATCH
ボールチャッチ
(2)
98 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(4)
- 107 -
54.SMT FEEDER COMPONENTS
ＳＭＴ フィーダ関係
5
4
6
7
8
8
16
7
10
25
26
25
26
24
3
1 2
27
27
9
12
11
14
13
15
20
21
22
2319
17
18
28
30
29
