- 136 - NOTE( 注記 ) #01....FOR ST ＳＴ 用 #02....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-37322 BU ORG SENSOR A SM ＢＵ原点センサ組 1 2 401-10058 BU LOCK SENS CAB LE ASM ＢＵ ロックセンサケー ブル組 1 3 400-92574 BU LO…
- 135 -

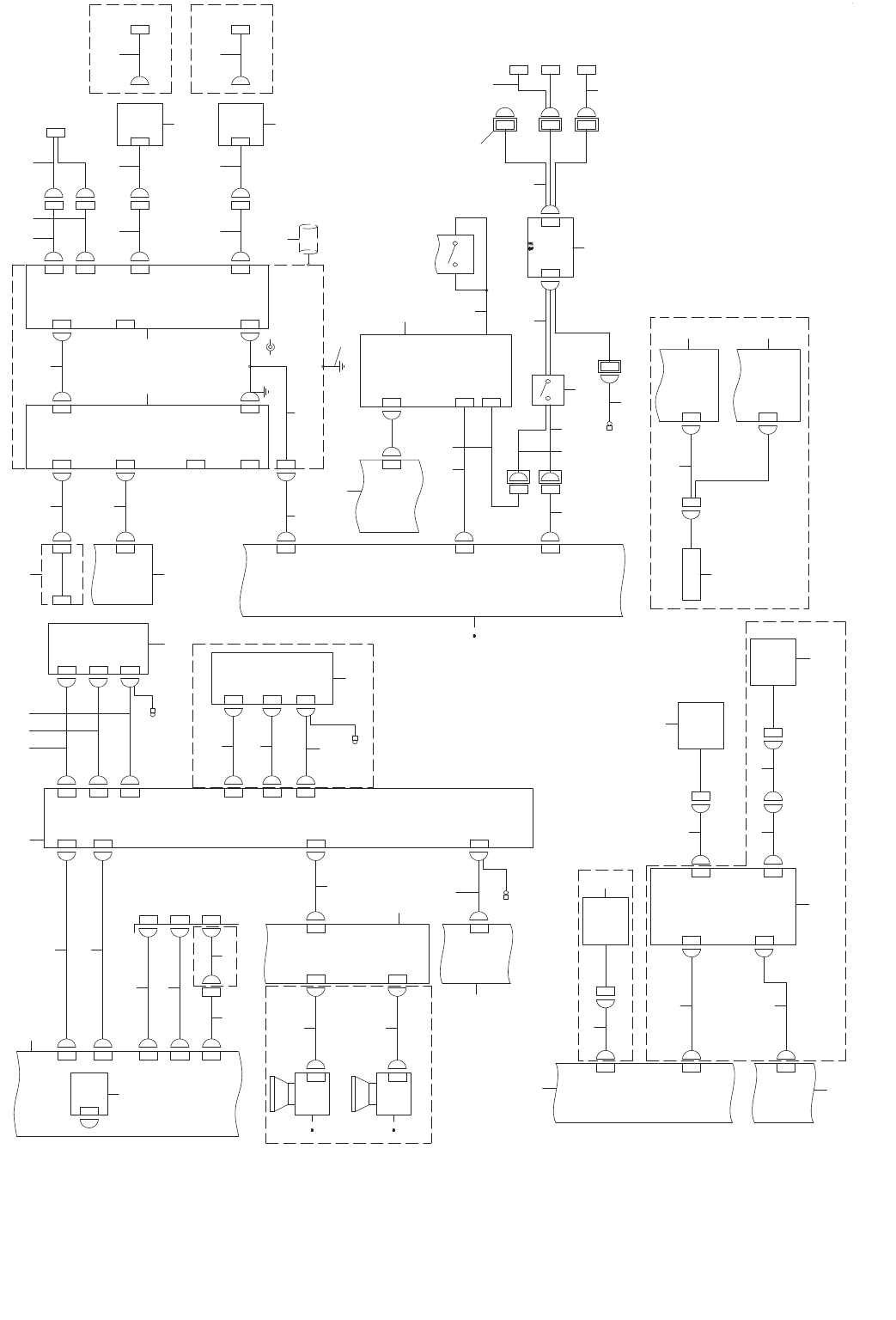

68.SYSTEM DIAGRAM(5)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（５）
6-1A
CPU BOARD(4/7)
3-2D
6-3B
POWER UNIT
(6/9)
5-1C
CN305CN5
LOAD CELL ASM
CN26 CN526
COVER OPEN SW(R)
COVER OPEN SW(F)
MBF SET SW(FR)
CN546 CN46
MBF SET SW(FL)
CN548 CN48
EMG SW(R)
EMG SW(F)
LOAD CELL OPTION
CN507
LOAD CELL
LOAD CELL AMP
CN538CN38
CN539CN39
CN516
CN16
COUT
STOP
WAIT
S8
S7
S6
S5
S4
S3
S2
S1
SB1
T.PIN OPTION
AWC OPTION
AWC OPTION
AWC OPTION
RIGHT
SENSOR
S8
S7
S6
S5
S4
S3
S2
S1
RIGHT
EN ON LY
AWC ORG
T.PIN
BU RCV
BU LOCK
BU ORG
BU EMIS
LEFT
SB2
AWC O RG
SENSOR
T.PIN
SENSOR
BU PIN SENSOR
(RECEIVING)
BU LO CK
SENSOR
BU O RG
SENSOR
COUT
SENSOR
STOP
SENSOR
WAIT
SENSOR
LEFT
SENSOR
CN307CN7
CN303CN3
CN304CN4
VCS S.V.CABLE ASM
VCS OP SENS ASM
VCS ST SENS ASM
CN476
CN474
CN475
COVER BR
CN032
7-2A
BASE
PCB(3/5)
POWER UNIT(5/9)
CN7
CN030
4-3D
2-2D
4-1D
MI FEEDER
PCB(3/5)
CN66 CN566
(to
RFID)
5-5A
(to
RFID)
5-5A
MTS2
MTS1
CN1 CN201
IS L
I/F R
MTC I/F
7-2A
LAN4
LAN4
Depth from focus processing[(DFFP)
CN5
CN305
DFFP VCS
VCS DFFP
CN481
CN481R
MBF SW(FR)
OPEN ROP
OPEN
FOP
MBF SW(FL)
CN484
CN483
CN480
CN484R
CN483R
CN480R
CN484
CN483
CN482
CN481
CN480
CN547
CN47
CN549
CN49
STOP SW(R)
START SW(R)
CN484F
HOD
CN561
CN61
HOD BOX
CN801
CN537 CN37
SIGNAL
TOWER
REAR MONITOR OPTION
CONSOLE SW(F)
REAR MONITOR OPTION
CONSOLE SW(R)
MAINTENANCE
KEY SW
CN483F
START SW(F)
CN482F
CN481F
CN480F
CN543
CN43
CN542
CN42
VCS OPTION
(1-4C)
5-1D
CN473
CN473
CN10CN310
CN036
CN036
4-1C
CN9CN9 CN9
IO-20
PCB(6/6)
CN313
CN13
IO-CN9
CN2 CN302
COAXIAL
LIGHT PCB
CN1
VCS-CN1
VCS-CN2
CN2
BOTTOM
LIGHT PCB
CN3
VCS-CN3
SIDE LIGHT
UNIT
LIGHT
CTRL PCB
BU PIN SENSOR
(EMISSION)
VCS PWR
VCS TRG
1 3 7 11 13
5
12
63
2 4 6 10
8 9
14
15
16
17 18 19
20 8 9
21
22
23
24
2625 27
28
STOP SW(F)
29
30 31
32
33
28
29
31
32
34
33
35 36
37
38 38
39 39
40 41
42
43
44
45
47
48
49
50
51
52
54
53
55
56
57
58
59
60
61
62
64 65
66
67
68
69
70 71
72
73
46
- 136 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37322 BU ORG SENSOR ASM
ＢＵ原点センサ組
1
2 401-10058 BU LOCK SENS CABLE ASM
ＢＵ ロックセンサケーブル組
1
3 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
1
4 401-10059 BU PIN(RECEVING) CABLE ASM
ＢＵピン受光センサケーブル組
1
5 400-92575 BU PIN SENSOR RECEIVER ASM
ＢＵピン受光センサ組
1
6 401-37324 T.PIN SENS CABLE ASM
Ｔ．ピンセンサケーブル組
1
7 400-92576 T.PIN SENS ASM
Ｔピンセンサ組
1
8
#01
401-37036 POWER_UNIT(ST)
電源ユニット（ＳＴ）
1
9
#02
401-37045 POWER_UNIT(EN)
電源ユニット（ＥＮ）
1
10 401-10061 AWC ORG SENS CABLE ASM
ＡＷＣ原点センサケーブル組
1
11 401-37323 AWC ORG SENSOR ASM
ＡＷＣ原点センサ組
1
12 401-10062 RIGHT SENS CABLE ASM
ライトセンサケーブル組
1
13 401-36544 RIGHT SENS ASM
ライトセンサ組
1
14 401-36571 LIGHT CTRL PWR CABLE ASM
ライトコントロール電源ケーブル組
1
15 401-07163 LIGHT CTRL PCB ASM
ライトコントロール基板組
1
16 401-07239 VCS LIGHT CABLE ASM
ＶＣＳライトケーブル組
1
17 401-07164 COAXIAL LIGHT PCB ASM
ＣＯＡＸＩＡＬライト基板組
1
18 401-07165 BOTTOM LIGHT PCB ASM
ボトムライト基板組
1
19 401-07167 SIDE LIGHT ASM
サイドライト組
1
20 401-36345 IO-20 PCB ASM
ＩＯ−２０基板組
1
21 401-36569 LIGHT SP RELAY CABLE ASM
ライト ＳＰ中継ケーブル組
1
22 401-36570 LIGHT SP CABLE ASM
ライト ＳＰケーブル組
1
23 401-36572 VCS SENS CABLE ASM
ＶＣＳセンサケーブル組
1
24 401-36573 VCS SV CABLE ASM
ＶＣＳ ＳＶケーブル組
1
25 400-02147 VCS OP SENS ASM
ＶＣＳ ＯＰセンサ組
1
26 400-02146 VCS ST SENS ASM
ＶＣＳ ＳＴセンサ組
1
27 400-02148 VCS SV CABLE ASM
ＶＣＳ ＳＶケーブル組
1
28 401-36549 START SW CABLE ASM
スタートスイッチケーブル組
1
29 401-36550 STOP SW CABLE ASM
ストップスイッチケーブル組
1
30 401-36551 MAINTENANCE KEY SW CABLE ASM
メンテナンスキースイッチケーブル組
1
31 401-36552 CONSOLE SW CABLE ASM
ＣＯＮＳＯＬＥ スイッチケーブル組
1
32 401-36553 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
1
33 401-36558 COVER OPEN SW CABLE
カバーオープンスイッチケーブル
1
34 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
35 E9649-729-000 HOD ASM.
ＨＯＤ組
1
36
#02
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
37 401-36545 SIGNAL LIGHT CABLE ASM
シグナルライトケーブル組
1
38 HD-0028100-00 SENSOR
センサー
1
39 401-36559 MBF SET SW ASM
ＭＢＦセットスイッチ組
1
40 401-36554 MBF SET SW (FL) CABLE ASM
ＭＢＦセットスイッチ（ＦＬ）ケーブル組
1
41 401-36555 MBF SET SW (FR) CABLE ASM
ＭＢＦセットスイッチ（ＦＲ）ケーブル組
1
42 401-36547 SW RELAY F CABLE
スイッチリレーＦケーブル
1
43 401-36556 COVER SW CABLE ASM(F)
カバースイッチケーブル組（Ｆ）
1
44 401-36548 SW RELAY R CABLE
スイッチリレーＲケーブル
1
45 401-36557 COVER SW CABLE ASM(R)
カバースイッチケーブル組（Ｒ）
1
46 401-36546 HOD IF CABLE ASM
ＨＯＤ ＩＦケーブル組
1
47 401-36346 BASE PCB ASM
ベース基板組
1
48 401-36568 MTC MTS I/F CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆケーブル組
1
49 401-30370 MI FEEDER PCB ASM
ＭＩフィーダ基板組
1
50 401-10050 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆ ブラケットケーブル組
1
51 401-13668 RFID MTS I/F CBL ASM
ＲＦＩＤ ＭＴＳ Ｉ／Ｆケーブル組
1
52 401-36543 SB CABLE ASM
ＳＢケーブル組
1
53 401-10052 LEFT SENS CABLE ASM
レフトセンサケーブル組
1
54 401-36534 LEFT SENS ASM
レフトセンサ組
1
55 401-10053 BU PIN(EMISSION) CABLE ASM
ＢＵ ＰＩＮ 投光センサケーブル組
1
56 400-92569 BU PIN SENSOR EMISSION ASM
ＢＵ ＰＩＮ 投光センサ組
1
57 401-10054 WAIT SENS CABLE ASM
ウェイトセンサケーブル組
1
58 401-10064 WAIT SENSOR ASM
ウェイトセンサ組
1
59 401-10055 STOP SENS CABLE ASM
ストップセンサケーブル組
1
60 401-10065 STOP SENSOR ASM
ストップセンサ組
1
61 401-10056 C.OUT SENS CABLE ASM
Ｃ．ＯＵＴセンサケーブル組
1
62 401-10066 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
1
63 401-10057 BU ORG SENS CABLE ASM
ＢＵ原点センサケーブル組
1
64 401-42187 LOAD CELL ASM
ロードセル組
1
65 401-42191 LOAD CELL POWER CABLE ASM
ロードセル電源ケーブル組
1
66 401-42190 LOAD CELL ANALOG CABLE ASM
ロードセルアナログケーブル組
1
67 401-45616 VCS DFFP PWR CABLE ASM
ＶＣＳ ＤＦＦＰ電源ケーブル組
1
68 401-45617 CAMERA TRIG CABLE ASM
カメラＴＲＩＧケーブル組
1
69 401-45618 VCS DFFP CABLE ASM
ＶＣＳ ＤＦＦＰケーブル組
1
70 401-50125 VCS CAMERA
ＶＣＳカメラ
1
71 401-50126 VCS LENS
ＶＣＳレンズ
1
72 401-45619 VCS LAN CABLE ASM
ＶＣＳ ＬＡＮケーブル組
1
73 401-23242 CPU BOARD
ＣＰＵボード
1
