- 116 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 SL-6040892-TN SCREW M4 L=8 座金付き六角穴ボルト Ｍ４ Ｌ＝８ 2 2 401-40068 LOAD CELL_AMP_BASE_N ロードセルアンプベースＮ 1 3 HX-0033900-00 SPACER スペーサ 2 4 SL-4040891-SC SCREW M4X8 座金付きなべ小ね…
- 115 -

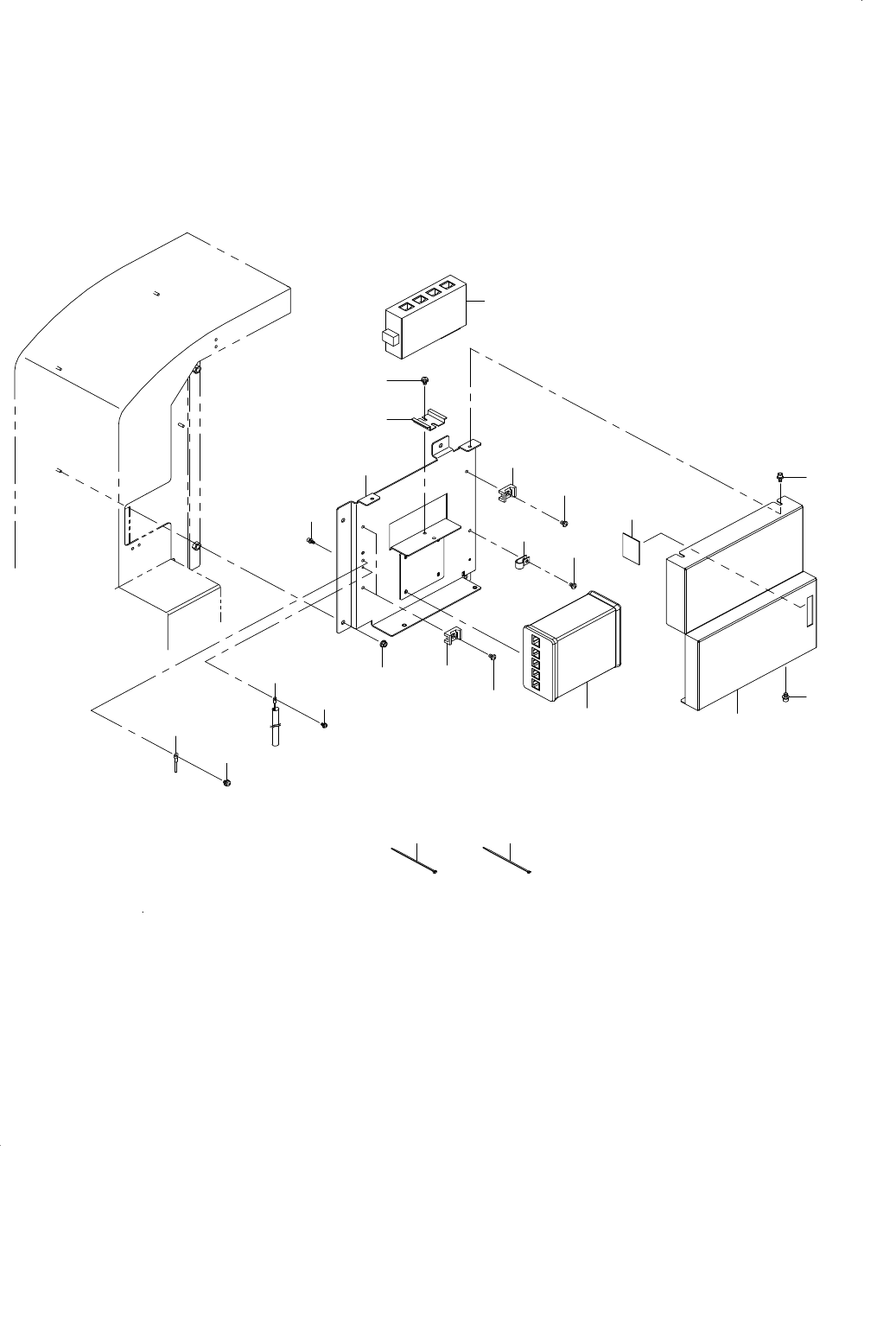

58.SIMPLE GAIN WEIGHT UNIT COMPONENTS
簡易荷重ユニット関係
13
12
11
10
3
2
6
4
13
1
8
8
9
9
7
A
A
1615
17 18 19 20
21 22 23
14
5
- 116 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
2 401-40068 LOAD CELL_AMP_BASE_N
ロードセルアンプベースＮ
1
3 HX-0033900-00 SPACER
スペーサ
2
4 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
5 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
2
6 HX-0035400-0S SPACER
スペーサ
2
7 401-41883 LOAD_CELL_AMP_BASE_COVER
ロードセルアンプベースカバー
1
8 HX-0035400-0K SPACER
スペーサ
2
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
10 401-40067 LOAD CELL_BASE_N
ロードセルベースＮ
1
11 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
2
12 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
2
13 401-42187 LOAD CELL ASM
ロードセル組
1
14 400-44217 ATTACHMENT PUSH JIG
アタッチメント押込治具
1
15 400-44240 NOZZLE ASSEMBLY 601C
ノズルアッセンブリ６０１Ｃ
1
16 400-44241 NOZZLE ASSEMBLY 602C
ノズルアッセンブリ６０２Ｃ
1
17 400-34746 NOZZLE ATTACHMENT 701
ノズルアタッチメント７０１
1
18 400-34747 NOZZLE ATTACHMENT 703
ノズルアタッチメント７０３
1
19 400-34748 NOZZLE ATTACHMENT 705
ノズルアタッチメント７０５
1
20 400-34749 NOZZLE ATTACHMENT 707
ノズルアタッチメント７０７
1
21 400-34750 NOZZLE ATTACHMENT 709
ノズルアタッチメント７０９
1
22 400-34751 NOZZLE ATTACHMENT 711
ノズルアタッチメント７１１
1
23 400-34752 NOZZLE ATTACHMENT 713
ノズルアタッチメント７１３
1
- 117 -
59.IFS-NX COMPONENTS(1)
ＩＦＳ − ＮＸ 関係（１）
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
16
17
18
19
