- 83 - 42. FEEDER BANK COMPONENTS フィーダバンク関係 8 9 21 7 9 7 8 21 22 4 22 20 13 3 5 6 15 42 44 46 47 48 49 50 25 27 26 25 27 26 10 11 19 24 A 17 18 11 23 2 23 43 41 45 40 16 1 30 29 A 51 31 33 32 38 37 39 34 36 35 86 85 85 8…
- 82 -
NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-10205 BU UNIT L
ＢＵユニットＬ
1
2 401-06045 BU BASE L
ＢＵベースＬ
(1)
3 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
4 SB-8160001-00 BEARING
ころがり軸受
(3)
5 400-80446 GUIDE SHAFT UNIT
ガイドシャフトユニット
(3)
6 400-76103 BU GUIDE SHAFT
ＢＵガイドシャフト
(1)
7 L177E-521-000 GUIDE SHAFT HOLDER
ガイドシャフトホルダー
(1)
8 SL-6041042-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
9 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
10 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
15 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
16 400-93904 ENCORDER BR
エンコーダブラケット
(1)
17 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
18 400-93905 ENCORDER SHAFT
エンコーダシャフト
(1)
19 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
20 400-93906 STOPPER DISC
ストッパディスク
(1)
21 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
22 400-93901 BU MOTOR UNIT
バックアップモータユニット
(1)
23 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
24 400-93902 BU MOTOR BR
バックアップモータブラケット
(1)
25 L177E-621-0A0 TORQUE SUPPORT UNIT
トルクサポートユニット
(1)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ１７Ｘ１）
(1)
27 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
28 L177E-621-000 TORQUE SUPPORT
トルクサポート
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブルモータープーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 SB-1170001-00 BEARING
ころがり軸受
(2)
33 L177E-821-000 TORTION SPRING
トーションスプリング
(1)
34 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
35 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
36
#01
400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールねじユニット
3
37 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブルプーリー
(1)
38 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブルボールスクリュー
(1)
39 SM-6041002-TN SCREW
六角穴ボルト
(18)
40 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
41 L176E-921-000 CLAMP HOLDER
クランプホルダー
(1)
42 L177E-021-000 HOLDER CUSHION
ホルダークッション
(1)
43 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
44 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
45 401-37204 SUPPORT_TABLE_XL_ASM
サポートテーブル組ＸＬ
1
46 401-36835 SUPPORT_TABLE_XL
サポートテーブルＸＬ
(1)
47 L177E-421-000 GUIDE SHAFT PLATE
ガイドシャフトプレート
(3)
48 400-98137 SIDE_BEAM_XL
サイドビーム＿ＸＬ
(2)
49 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(12)
50 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
51 400-93909 BU_SENSOR_DOG
ＢＵセンサドグ
(1)
52 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
53 L177E-121-000 BALL SCREW SUPPORT PLATE
ボールスクリューサポートプレート
(3)
54 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(9)
55 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
15
56 401-14270 BU STOPER ASSY L
ＢＵストッパ組Ｌ
1
57 SM-6051002-TN SCREW
六角穴ボルト
(2)
58 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
59 SM-6042002-TN SCREW
六角穴ボルト
(2)
60 400-94746 BU STOPPER BR
バックアップストッパＢＲ
(1)
61 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
62 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
63 HX-0029400-00 FIXED BASE
固定ベース
(1)
64 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
65 PV-1502090-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
66 400-00970 BU STOPER
ＢＵストッパ
(1)
67 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2.5)
68 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
4
69 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
2
- 83 -

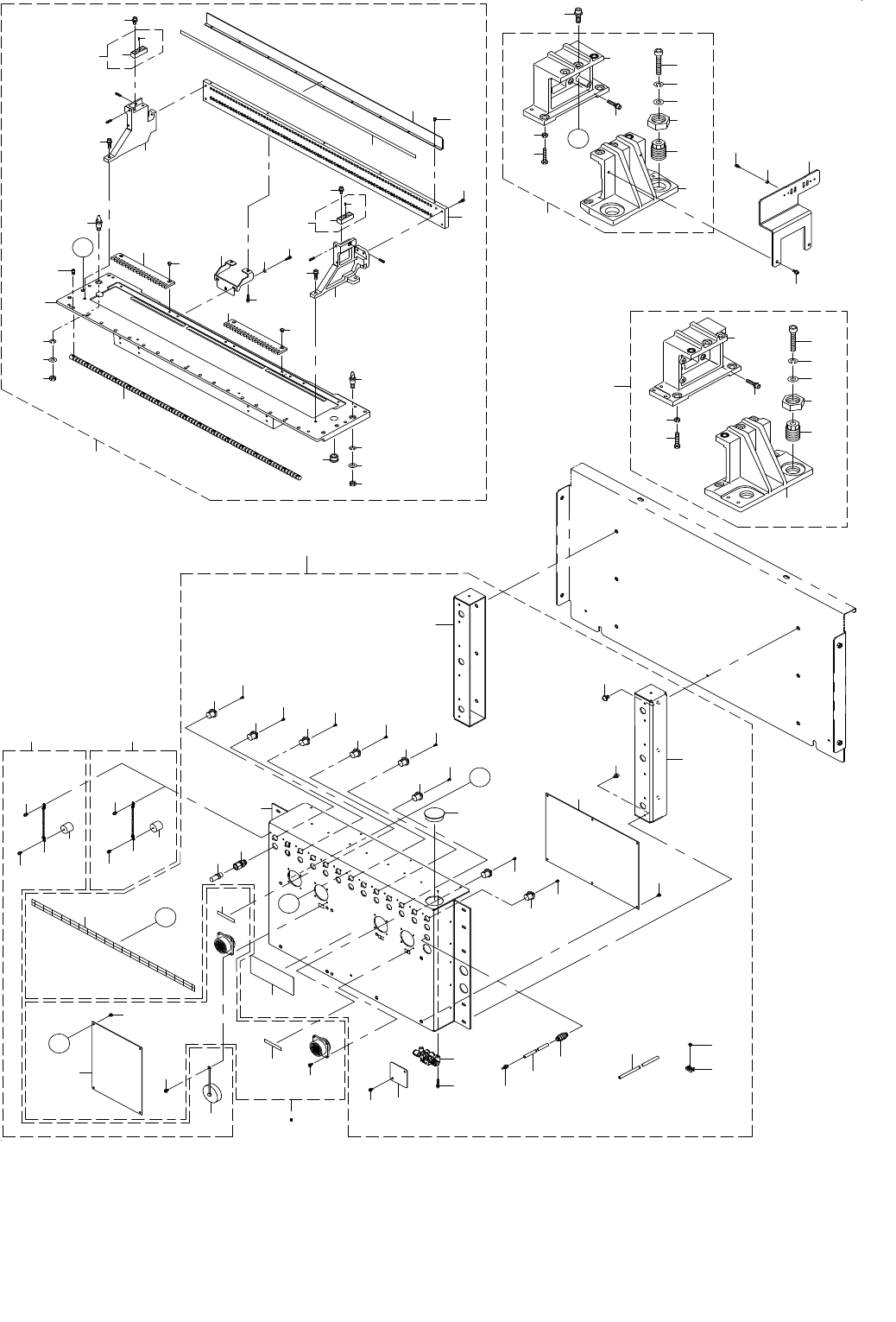

42.FEEDER BANK COMPONENTS
フィーダバンク関係
8
9
21
7
9
7
8
21
22
4
22
20
13
3
5
6
15
42
44
46
47
48
49
50
25
27
26
25
27
26
10
11
19
24
A
17
18
11
23
2
23
43
41
45
40
16
1
30
29
A
51
31
33
32
38
37
39
34
36
35
86
85
85
87
88
60
61
82
59
58
59
59
55
59
56
59
57
59
69
59
59
54
62
63
64
65
66
67
68
70
72
71
73
74
74
75
76
86
77
78
79
80
81
95
91
92
93
93
52
99
53
100
89
28
12
14
96
98
97
98
9094
B
B
C
C
83 84
- 84 -
NOTE( 注記 ) #01....FOR FRONT SIDE,BOWL FEEDER 手前側，ボウルフィーダ対応オプション用
CORRESPONDENCE OPTION
#02....FOR REAR SIDE,BOWL FEEDER 奥側，ボウルフィーダ対応オプション用
CORRESPONDENCE OPTION
#03....FOR EN ＥＮ 用
#04....FOR EN,BOWL FEEDER CORRESPONDENCE ＥＮ，ボウルフィーダ対応オプション用
OPTION
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36839 FEEDER_BANK_ASSY
フィーダバンク組
1
2 E2501-729-000-B FEEDER BANK (30) COMPL.
フィ−ダバンク結合
(1)
3 E2502-729-000 PLATE STAND L
プレートスタンドＬ
(1)
4 E2503-729-000 PLATE STAND R
プレートスタンドＲ
(1)
5 401-36840 FIXING PLATE
フィキシングプレート
(1)
6 E2516-729-000 NUMBER PLATE
ナンバプレート
(1)
7 E2505-729-0A0 MARK ASM.
マーク組
(2)
8 E2601-725-000 MARK
マーク
(1)
9 E2505-729-000 MARK BASE
マークベース
(1)
10 E2504-729-000-A LOCK SHAFT (30)
ロックシャフト
(1)
11 E2513-729-000-A FIXING PLATE B (30)
フィクシングプレートＢ
(4)
12 401-37755 PLATE_SUPPORT
プレートサポート
(4)
13 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
14 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
15 400-98252 POSITION_LABEL
ポジションラベル
(1)
16 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
17 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(17)
18 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(8)
19 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(5)
20 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
21 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
22 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
23 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(8)
24 SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
(9)
25 NM-6080003-SC NUT M8X1.25 TYPE 3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
26 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
27 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
28 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
29 400-00573 BANK SUPPORTER F UNIT
バンクサポータＦユニット
1
30 400-00566 BANK SUPPORTER FL COMPL.
バンクサポータＦＬ結合
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
32 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ６ Ｌ＝３５
(2)
33 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
34 400-00567 BANK SUPPORTER FR COMPL.
バンクサポータＦＲ結合
(1)
35 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
36 400-00556 BANK LOCK NUT
バンクロックナット
(2)
37 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ１０ Ｌ＝５５
(2)
38 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
39 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(2)
40
#01
400-00577 BANK SUPPORTER R UNIT
バンクサポータＲユニット
1
41 400-00568 BANK SUPPORTER RL COMPL.
バンクサポータＲＬ結合
(1)
42 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
43 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ６ Ｌ＝３５
(2)
44 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
45 400-00569 BANK SUPPORTER RR COMPL.
バンクサポータＲＲ結合
(1)
46 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
47 400-00556 BANK LOCK NUT
バンクロックナット
(2)
48 SM-6105502-TN HEXAGONAL-HOLE BOLT M10 L=55
六角穴ボルト Ｍ１０ Ｌ＝５５
(2)
49 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
50 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(2)
51 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
52 401-36841 PARTS_BOX_BR
パーツボックスブラケット
1
53 401-37151 MI_CONNECTOR_BR_ASSY
ＭＩ＿コネクタ＿ＢＲ組
1
54 401-36626 RADIAL CB CABLE 7 ASM
ＲＡＤＩＡＬ ＣＢケーブル７組
(1)
55 401-36621 RADIAL CB CABLE 2 ASM
ＲＡＤＩＡＬ ＣＢケーブル２組
(1)
56 401-36622 RADIAL CB CABLE 3 ASM
ＲＡＤＩＡＬ ＣＢケーブル３組
(1)
57 401-36623 RADIAL CB CABLE 4 ASM
ＲＡＤＩＡＬ ＣＢケーブル４組
(1)
58 401-36624 RADIAL CB CABLE 5 ASM
ＲＡＤＩＡＬ ＣＢケーブル５組
(1)
59 SM-4850501-SC SCREW M2.5 L=5
なべ小ねじ Ｍ２．５ Ｌ＝５
(26)
60 PJ-3010651-06 FEMALE UNION
メス ユニオン
(13)
61 E2904-700-000 SOCKET
ソケット
(13)
62 401-36920 CON_LABEL_RD
コネクタラベルＲＤ
(1)
63 PJ-3090600-03 QUICK MANIFOLD 5PX6
ワンタッチ マニホールド ５ＰＸ６
(4)
64 SL-6032092-TN SCREW M3 L=20
座金付き六角穴ボルト Ｍ３ Ｌ＝２０
(4)
65 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(8)
66 HX-0029400-00 FIXED BASE
固定ベース
(15)
67 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(15)
68 401-36919 CONNECTOR_BR_BW_RD
コネクタブラケットＢＷ＿ＲＤ
(1)
69 401-36625 RADIAL CB CABLE 6 ASM
ＲＡＤＩＡＬ ＣＢケーブル６組
(1)
70 PJ-2300061-00 PARTITION UNION 06
隔壁用ユニオン ０６
(1)
71 PJ-0320090-05 AIR COUPLER NIPPLE
エアカプラ ニップル
(1)
72 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(1.5)
73 HX-0032600-0F GROMMET
ドームプラグ
(1)
74 401-36921 CONECTOR_BR_SUPPORT
コネクタブラケットサポート
(2)
75 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
76 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
77 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
78 401-30360 FEEDER I/F PCB ASM
フィーダ Ｉ／Ｆ基板組
(1)
79 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
80 400-93801 M_CONNECTOR_PLATE_R
メカコネクタプレートＲ
(4)
81 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
82 401-36620 RADIAL CB CABLE 1 ASM
ＲＡＤＩＡＬ ＣＢケーブル１組
(1)
83
#01
401-37153 F_CONNECTOR_BR_UNIT_BF
Ｆコネクタブラケットユニット＿ＢＦ
1
84
#02
401-48087 R_CONNECTOR_BR_UNIT_BF
Ｒコネクタブラケットユニット＿ＢＦ
1
85 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(16)
86 401-16743 F_CON_LABEL_BW
ＦコネクタラベルＢＷ
(1)
87 401-30365 DRV PCB ASM
ＤＲＶ基板組
(1)
88 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
89 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
1
90
#03
401-42983 CONNECTOR_CAP_R_ASM
コネクタキャップＲ組
2
91 401-16749 CONNECTOR_CAP
コネクタキャップ
(13)
92 401-16750 BALL_CHAIN
ボールチェイン
(13)
93 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(26)
94
#04
401-42982 CONNECTOR_CAP_F_ASM
コネクタキャップF組
1
95 HK-0429901-9A CONNECTOR
キャップ
(4)
96 401-16749 CONNECTOR_CAP
コネクタキャップ
(13)
97 401-16750 BALL_CHAIN
ボールチェイン
(13)
98 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(26)
99 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
100 HX-0033500-0C SPACER
スペーサー
1
