- 131 - 66. SYSTEM DIAGRAM(3) ＳＹＳＴＥＭ ＤＩＡＧＲＡ Ｍ（３） FAN CN109 CN09 CN108 CN08 CN107 CN07 CN104 CN04 CN103 CN03 CN102 Z6 PRESSURE SENSOR Z5 PRESSURE SENSOR Z4 PRESSURE SENSOR Z3 PRESSURE SENSOR Z2 PRES SURE SENS OR Z1 PRES S…
- 130 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37314 X POS LIMIT SENSOR ASM
Ｘ ＰＯＳリミットセンサ組
1
2 401-37315 X NEG LIMIT SENSOR ASM
Ｘ ＮＥＧリミットセンサ組
1
3 401-37316 X NEAR SENSOR ASM
Ｘ ニアセンサ組
1
4 401-37317 Y POS LIMIT SENSOR ASM
Ｙ ＰＯＳリミットセンサ組
1
5 401-37318 Y NEG LIMIT SENSOR ASM
Ｙ ＮＥＧリミットセンサ組
1
6 401-37319 Y NEAR SENSOR ASM
Ｙ ニアセンサ組
1
7 401-09956 X PLUS SENSOR RELAY CABLE ASM
Ｘ軸センサ中継組
1
8 401-36471 Y BEAR CABLE ASM
ケーブル組
1
9 401-36472 X SENSOR CABLE ASM
Ｘセンサケーブル組
1
10 401-36473 Y SENSOR CABLE ASM
Ｙセンサケーブル組
1
11 401-07225 FD-FLOAT(FF)RECEIVE SENS ASM
ＦＤ−ＦＬＯＡＴ（ＦＦ）受光センサ組
1
12 401-07226 FD-FLOAT(FR) SENS ASM
ＦＤ−ＦＬＯＡＴ（ＦＲ）センサ組
1
13 401-07228 FD-FLOAT(FR)RECEIVE SENS ASM
ＦＤ−ＦＬＯＡＴ（ＦＲ）受光センサ組
1
14 401-07229 FD-FLOAT(FF) SENS ASM
ＦＤ−ＦＬＯＡＴ（ＦＦ）センサ組
1
15 401-36524 FEEDER FLOAT FL CABLE ASM
フィーダ浮きＦＬケーブル組
1
16 401-36525 FEEDER FLOAT FR CABLE ASM
フィーダ浮きＦＲケーブル組
1
17 401-07231 FD-FLOAT(RR)RECEIVE SENS ASM
ＦＤ−ＦＬＯＡＴ（ＲＲ）受光センサ組
1
18 401-07232 FD-FLOAT(RF) SENS ASM
ＦＤ−ＦＬＯＡＴ（ＲＦ）センサ組
1
19 401-07234 FD-FLOAT(RF)RECEIVE SENS ASM
ＦＤ−ＦＬＯＡＴ（ＲＦ）受光センサ組
1
20 401-07235 FD-FLOAT(RR) SENS ASM
ＦＤ−ＦＬＯＡＴ（ＲＲ）センサ組
1
21 401-36526 FEEDER FLOAT RR CABLE ASM
フィーダ浮きＲＲケーブル組
1
22 401-36527 FEEDER FLOAT RL CABLE ASM
フィーダ浮きＲＬケーブル組
1
23 401-36345 IO-20 PCB ASM
ＩＯ−２０基板組
1
24 401-36506 SP RELAY CABLE ASM
ＳＰ中継ケーブル組
1
25 401-36507 BASE SP CABLE ASM
ベースＳＰケーブル組
1
26 401-36343 BASE IF CABLE(CH3) ASM
ベースＩＦケーブル（ＣＨ３）組
1
27 401-36344 BASE IF CABLE(CH4) ASM
ベースＩＦケーブル（ＣＨ４）組
1
28
#01
401-37036 POWER_UNIT(ST)
電源ユニット（ＳＴ）
1
29
#02
401-37045 POWER_UNIT(EN)
電源ユニット（ＥＮ）
1
30 401-23242 CPU BOARD
ＣＰＵボード
1
31 401-36504 BASE POWER CABLE ASM
ベース電源ケーブル組
1
32 401-36503 COM1 CABLE ASM
ＣＯＭ１ケーブル組
1
33 401-36346 BASE PCB ASM
ベース基板組
1
34 401-36342 DI 1CH CABLE ASM
ＤＩ １ＣＨケーブル組
1
35 401-52830 MBF DETECT SENSOR (EMISSION) CABLE ASM
ＭＢＦ検出センサ（投光）ケーブル組
1
36 401-52828 REAR MBF DETECT SENS ASM
リアＭＢＦ検出センサ組
1
37 401-52831 MBF DETECT SENSOR (RECEVING) CABLE ASM
ＭＢＦ検出センサ（受光）ケーブル組
1
38 400-44546 X MTR PWR CABLE
Ｘ ＭＴＲ電源ケーブル
1
39 401-36509 CAL-BLOCK CABLE ASM
ＣＡＬ−ＢＬＯＣＫケーブル組
1
40 400-07376 CALBLOCK PCB ASM
ＣＡＬＢＬＯＣＫ基板組
1
41 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
1
42 401-36510 CAL-VCUM CABLE ASM
ＣＡＬ−ＶＣＵＭケーブル組
1
43 401-22811 CAL-VCUM SENS ASM
ＣＡＬ−ＶＣＵＭケーブル組
1
44 401-36511 SMEMA IN CABLE ASM
スメマＩＮケーブル組
1
45 401-36512 SMEMA OUT CABLE ASM
スメマＯＵＴケーブル組
1
46 401-36505 X STOPPER SV RELAY CABLE ASM
ＸストッパＳＶ中継ケーブル組
1
47 401-36641 X STOPPER SV CABLE ASM
ＸストッパＳＶケーブル組
1
48 401-36642 ATC SV CABLE ASM
ＡＴＣ ＳＶケーブル組
1
49 401-75693 R-ATC SV CABLE ASM
Ｒ−ＡＴＣ ＳＶケーブル組
1
50 401-36508 SV WIRE ASM (EN)
ＳＶワイヤー組（ＥＮ）
1
51 401-36513 AIR PRESSURE CABLE ASM
ＡＩＲ ＰＲＥＳＳＵＲＥケーブル組
1
52 401-36514 AIR(N) SENSOR CABLE ASM
ＡＩＲ（Ｎ）センサケーブル組
1
53 401-36515 AIR(P) SENSOR CABLE ASM
ＡＩＲ（Ｐ）センサケーブル組
1
54 401-36516 BANK UP SENSOR(F) CABLE ASM
バンクアップセンサ（Ｆ）ケーブル組
1
55 401-36517 BANK UP SENSOR(R) CABLE ASM
バンクアップセンサ（Ｒ）ケーブル組
1
56 401-37305 BANK PWR SW (F) CABLE ASM
バンク電源スイッチ（Ｆ）ケーブル組
1
57 401-37306 BANK PWR SW (R) CABLE ASM
バンク電源スイッチ（Ｒ）ケーブル組
1
58 401-37307 BANK POWER SW F/R ASM
バンク電源スイッチＦ／Ｒ組
1
59 401-36518 ATC SENSOR CABLE ASM
ＡＴＣセンサケーブル組
1
60 401-10016 ATC OPEN SENS ASM
ＡＴＣオープンセンサケーブル組
1
61 401-10017 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
1
62 401-36519 C-ATC SENSOR CABLE ASM
Ｃ−ＡＴＣセンサケーブル組
1
63 400-76842 ATC OPEN SENS ASM
ＡＴＣオープンセンサ組
1
64 400-76843 ATC CLOSE SENS ASM
ＡＴＣクローズセンサ組
1
65 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸２ＣＨポジションボード
1
66 401-13685 OPTICAL FIBER CABLE 0.7M
光ファイバーケーブル ０．７Ｍ
1
67 400-44541 OPTICAL FIBER CABLE 0.15M
光ファイバケーブル０．１５Ｍ
1
68 400-48071 OPTICAL FIBER CABLE 8M
光ファイバケーブル８Ｍ
1
69 401-29654 Y AXIS DRIVER
Ｙ軸ドライバ
1
70 401-29652 X AXIS DRIVER
Ｘ軸ドライバ
1
71 401-29650 4AXIS INTEGRAL TYPE T AXIS DRIVER
４軸一体Ｔ軸ドライバ
1
72 400-45403 YR ENC CABLE ASM
ＹＲ ＥＮＣケーブル組
1
73 401-36478 YR MOTOR RELAY CABLE ASM
ＹＲモータ中継ケーブル組
1
74 400-45401 YL ENC CABLE ASM
ＹＬ ＥＮＣケーブル組
1
75 401-36477 YL MOTOR RELAY CABLE ASM
ＹＬモータ中継Ｙケーブル組
1
76 401-36475 X ENC CABLE ASM
Ｘ ＥＮＣケーブル組
1
77 401-36476 X MOTOR CABLE ASM
Ｘモータケーブル組
1
78 400-48068 OPTICAL FIBER CABLE 0.15M
光ファイバケーブル０．１５Ｍ
1
79 400-76136 SARVO MOTOR 1500W
サーボモータ １５００Ｗ
1
80 401-29653 X AXIS MOTOR
Ｘ軸モータ
1
81 400-44545 X MOTOR ENCODER CABLE
Ｘ軸エンコーダ中継ケーブル
1
- 131 -

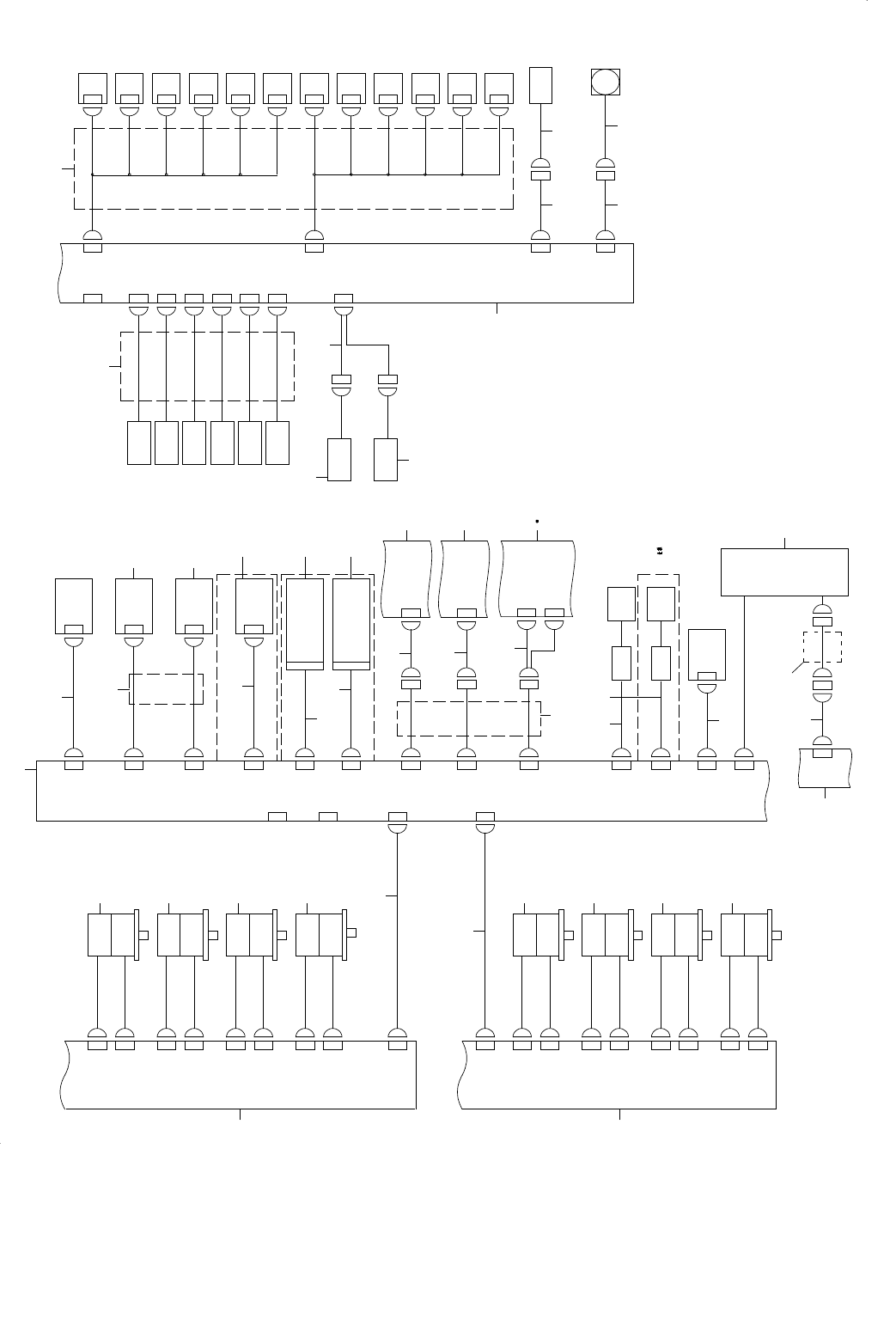

66.SYSTEM DIAGRAM(3)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（３）
FAN
CN109
CN09
CN108
CN08
CN107
CN07
CN104
CN04
CN103
CN03
CN102
Z6
PRESSURE
SENSOR
Z5
PRESSURE
SENSOR
Z4
PRESSURE
SENSOR
Z3
PRESSURE
SENSOR
Z2
PRESSURE
SENSOR
Z1
PRESSURE
SENSOR
CN02
FAN
CN123
HEAD FAN
CN23
NZUP
HEAD MAIN
PCB(2/2)
Z6B
Z5B
Z4B
Z3B
Z2B
Z1B
Z6V
Z5V
Z4V
Z3V
Z2V
Z1V
NZL DWN2
NZL DWN1
Z6 BLW SV
Z5 BLW SV
Z4 BLW SV
Z3 BLW SV
Z2 BLW SV
Z1 BLW SV
CN113
Z6 VAC SV
Z5 VAC SV
Z4 VAC SV
Z3 VAC SV
Z2 VAC SV
Z1 VAC SV
CN112
CN15
NOZZLE
UP
SV
ASM
CN115
CN130 CN30
D-M9NL
D-M9NL
NOZZLE
DOWN
SENSOR R
NOZZLE
DOWN
SENSOR L
CN13
CN12
CN29
UC (OPTION)
CN117
CN17
HIGHT
MEASURE
SENSOR
AMP
3-2D
3-4A
Z6 MOTOR
HC-BH0336LW4-S7
Z5 MOTOR
HC-BH0336LW4-S7
Z4 MOTOR
HC-BH0336LW4-S7
2-4B
2-5B
CN17
CN22
4-1A
2-2D
6-1B
1-4C
4-3A
2-2D
CN118
CN18
HIGHT
MEASURE
SENSOR
AMP
CN027
CN023
POWER
UNIT(3/9)
CN405CN10 CN110
CN1
CN101
CN404
IO-CN1
CN1
IO-20
PCB(4/6)
CN105CN5
OCC-LF
CN410
XY BEAR
CABLE(2/3)
OCC-LF(CN5)
IP-X5
PCB(2/3)
EL-PN OPTION
OPASS OPTION
CN25 CN125
CN20
CN120
ELECTRIC-PNEUMATIC
CONVERTER
(EVD-1500-108AN-C1-3)
CN128CN27
ELECTRIC-PNEUMATIC
CONVERTER
(EVD-1500-108AN-C1-3)
CN126CN26
OCC-A2
OCC A
LIGHT PCB
OCC-A1
OCC-C
OCC
CN16
CN116
CN6
CN106
OCC A
LIGHT PCB
OCC C
LIGHT PCB
OCC
CAMERA
XC-HR50
5-3D
2-2D
JT0100A0555
LAN3
CPU
BOARD(3/7)
XY BEAR
CABLE(3/3)
LNC120
LNC120
LNC120 LED
CN133
CN114
CN033
CN121
CN132
CN021
CN014
CN032
HEAD MAIN
PCB(1/2)
CN5
CN5
CNP2D
CN2D
CNP2C
CN2C
CNP2B
CN2B
CNP2A
CN2A
T2 MOTOR
HG-AK0336L-S29
Z3 MOTOR
HC-BH0336LW4-S7
Z2 MOTOR
HC-BH0336LW4-S7
Z1 MOTOR
HC-BH0336LW4-S7
T1 MOTOR
HG-AK0336L-S29
ZTB SERVO
AMP(3/3)
MR-MD200-KW013
ZTA SERVO
AMP(3/3)
MR-MD200-KW013
CNP2D
CN2D
CNP2C
CN2C
CNP2B
CN2B
CNP2A
CN2A
11
2223 2223
25
26
13
23
24
21
22
18
16
14
19 2015 17
5
6
9
12
10
11 11
8
78
32
31
28
30
4
33
35
34
37
36
29
27
4
13
- 132 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-29650 4AXIS INTEGRAL TYPE T AXIS DRIVER
４軸一体Ｔ軸ドライバ
1
2 401-36334 SERVO MOTOR 30W
サーボモータ ３０Ｗ
1
3 401-36335 SERVO MOTOR 30W
サーボモータ ３０Ｗ
1
4 401-30384 HEAD MAIN PCB ASM
ヘッドメイン基板組
1
5 401-36492 OCC CABLE ASM
ＯＣＣケーブル組
1
6 401-36489 OCC LIGHT CABLE ASM
ＯＣＣライトケーブル組
1
7 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃライト基板組
1
8 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａライト基板組
1
9 401-36486 OCC OPASS LIGHT CABLE ASM
ＯＣＣ ＯＰＡＳＳライトケーブル組
1
10 401-36487 EL-PN(L) REG CBL ASM
ＥＬ−ＰＮ（Ｌ） ＲＥＧケーブル組
1
11 401-36999 REGULATOR
レギュレータ
1
12 401-36488 EL-PN(R) REG CBL ASM
ＥＬ−ＰＮ（Ｒ） ＲＥＧケーブル組
1
13 401-36484 XY BEAR CABLE ASM
ＸＹベアケーブル組
1
14 401-36490 OCC CAMERA CABLE ASM
ＯＣＣカメラケーブル組
1
15 400-48528 AIR RELAY CABLE ASM
エアー中継ケーブル組
1
16 401-36491 HEAD SP CABLE ASM
ヘッドＳＰケーブル組
1
17 401-36345 IO-20 PCB ASM
ＩＯ−２０基板組
1
18 401-36501 HEAD POWER RELAY CABLE ASM
ヘッド電源中継ケーブル組
1
19 401-37036 POWER_UNIT(ST)
電源ユニット（ＳＴ）
1
20 401-37045 POWER_UNIT(EN)
電源ユニット（ＥＮ）
1
21 401-36485 HIGHT SENSOR ASM
ＨＩＧＨＴセンサ組
1
22 401-37330 HIGHT SENSOR(55) ASM
ＨＩＧＨＴセンサ（５５）組
1
23 401-36483 HDR-LNC LED CABLE ASM
ＨＤＲ−ＬＮＣ ＬＥＤケーブル組
1
24 401-29658 LNC120
ＬＮＣ１２０
1
25 401-23242 CPU BOARD
ＣＰＵボード
1
26 401-36338 LAN CABLE 5M
ＬＡＮケーブル ５Ｍ
1
27 401-36481 T1 ENC CABLE ASM
Ｔ１ ＥＮＣケーブル組
1
28 401-37329 VAC SENS CABLE ASM
ＶＡＣセンサケーブル組
1
29 401-36482 T2 ENC CABLE ASM
Ｔ２ ＥＮＣケーブル組
1
30 401-36494 NOZZLE DWN SENS RELAY CABLE ASM
ノズルダウンセンサ中継ケーブル組
1
31 401-36498 NOZZLE DOWN SENS L ASM
ノズルダウンセンサＬ組
1
32 401-36499 NOZZLE DOWN SENS R ASM
ノズルダウンセンサＲ組
1
33 401-37328 VAC SV CABLE ASM
ＶＡＣ ＳＶケーブル組
1
34 401-36495 NOZZLE UP SV RELAY CABLE ASM
ノズルアップＳＶ中継ケーブル組
1
35 401-13704 NOZZLE UP SV ASM
ノズルアップケーブル組
1
36 401-36497 HEAD FAN RELAY CABLE ASM
ヘッドファン中継ケーブル組
1
37 401-13708 HEAD FAN CABLE ASM
ヘッド冷却ファンケーブル組
1
