Chapter 1. ESP-Prog 图 7: 自动下载电路（点击放大） 延时电路 延时电路包括了总线缓存、 反相器、 MOS 管、一阶 RC 电路等器件。延时电路可以保证 ESP32 芯片在上 电或复位过程中，先完成自身的上电启动或复位，再接通 JTAG 信号，以免受到 JTAG 影响。 图 8: ESP-Prog 延时电路（点击放大） LED 状态指示灯 • 当系统的 3.3 V 电源通电时，红色 LED 灯亮起； • 当下载板向…
Chapter 1. ESP-Prog

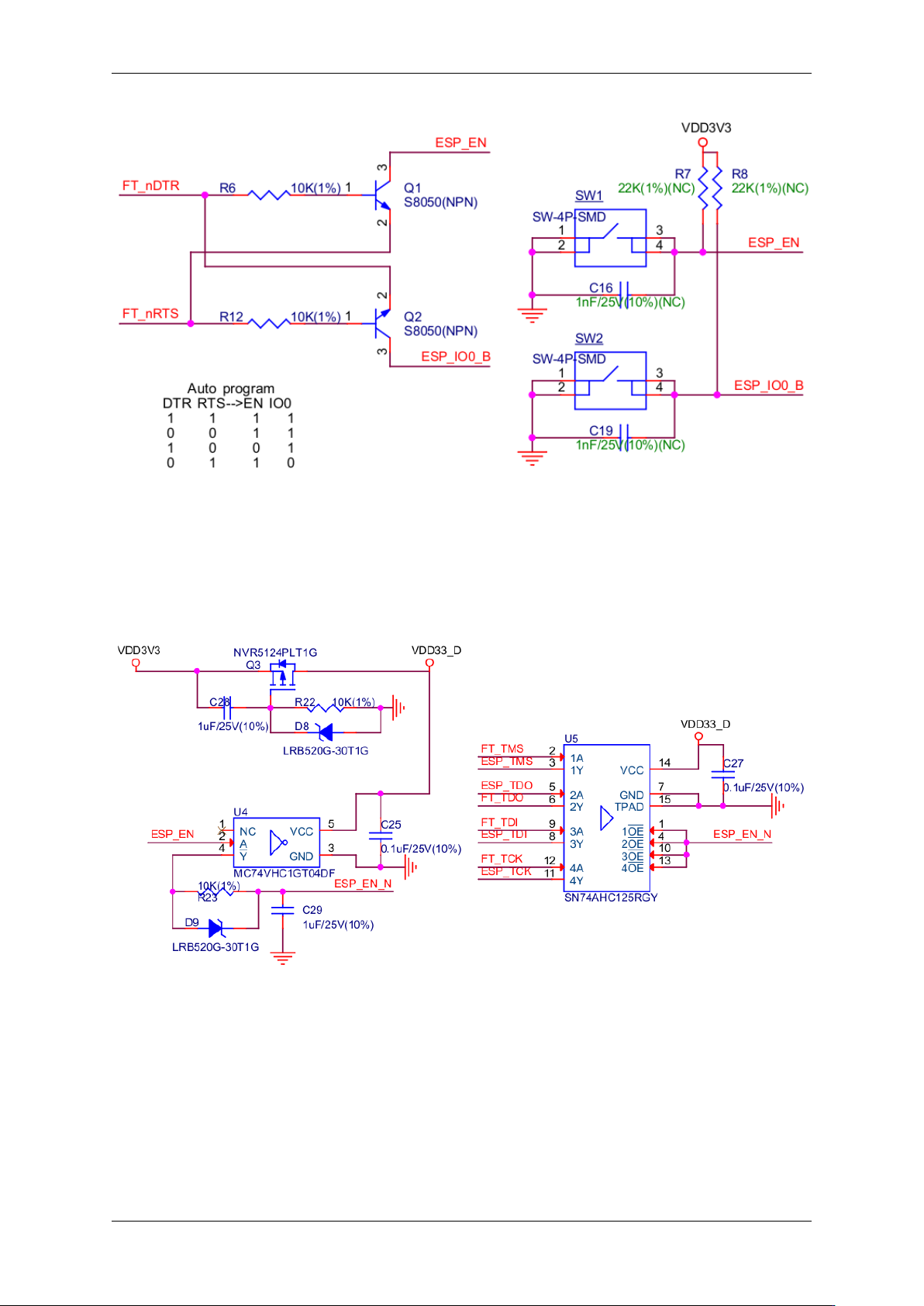

图 7: 自动下载电路（点击放大）
延时电路
延时电路包括了总线缓存、反相器、MOS 管、一阶 RC 电路等器件。延时电路可以保证 ESP32 芯片在上
电或复位过程中，先完成自身的上电启动或复位，再接通 JTAG 信号，以免受到 JTAG 影响。
图 8: ESP-Prog 延时电路（点击放大）
LED 状态指示灯
• 当系统的 3.3 V 电源通电时，红色 LED 灯亮起；
• 当下载板向 ESP32 发送数据时，绿色 LED 灯亮起；
• 当下载板接收来自 ESP32 的数据时，蓝色 LED 灯亮起。
Espressif Systems 11
Submit Document Feedback
Release master
Chapter 1. ESP-Prog
图 9: LED 状态（点击放大）
排针
可以通过排针选择 Program 和 JTAG 接口中的参考电源，如下图所示。
• 接口电源选择排针
中间的排针是每个接口的电源输入管脚。与 5 V 连接时，接口的电源输出为 5 V；与 3.3 V 连接时，
接口电源输出则为 3.3 V。
• IO0 On/O 排针
IO0 是 ESP8266 和 ESP32 的 Boot 模式选择管脚，芯片上电后，IO0 可作为正常 GPIO 使用。为了不
让 ESP-Prog 自动下载电路影响用户板上 IO0 的正常使用，用户可手动控制 IO0 的通断。
图 10: 排针（点击放大）
有关本开发板的更多设计文档，请联系我们的商务部门 sales@espressif.com。
