Chapter 5. ESP-Module-Prog-SUB-01&04

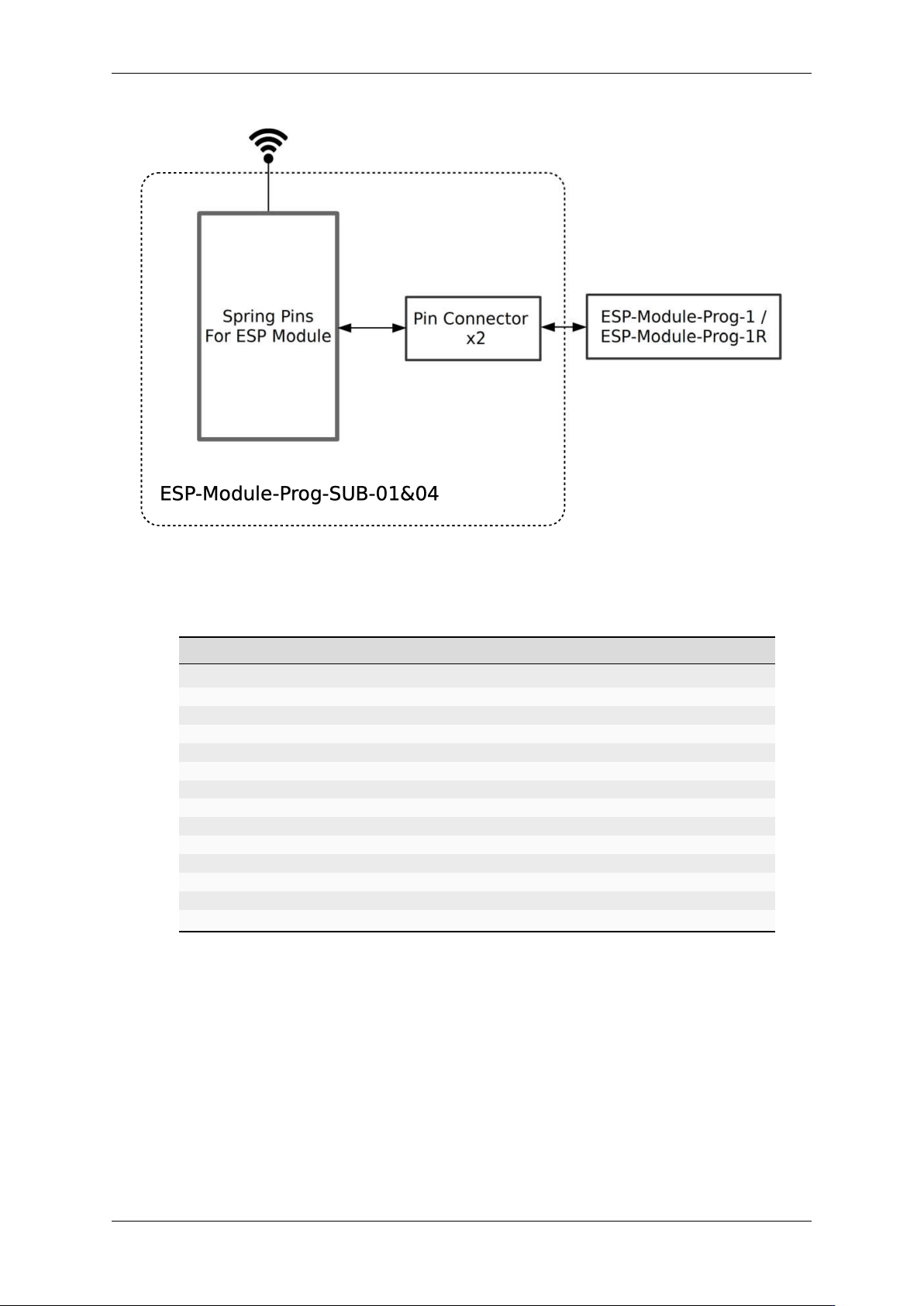

图 3: ESP-Module-Prog-SUB-01&04
J2
序号 名称 信号
1 3V3 3.3 V 电源
2 EN CHIP_EN（高电平：芯片使能；低电平：芯片关闭；内部默认已上拉。）
3 4 P4
4 5 P5
5 6 P6
6 13 P13
7 NC 未连接
8 NC 未连接
9 14 P14
10 7 P7
11 8 P8
12 9 P9
13 10 P10
14 NC 未连接
Espressif Systems 43
Submit Document Feedback
Release master
Chapter 5. ESP-Module-Prog-SUB-01&04
J3
序号 名称 信号
1 G 接地
2 1 P1
3 2 P2
4 TX TXD0
5 RX RXD0
6 3 P3
7 17 P17
8 16 P16
9 NC 未连接
10 NC 未连接
11 12 P12
12 11 P11
13 NC 未连接
14 15 P15
5.1.4 样品获取
零售订单
如购买样品，每个 ESP-Module-Prog-SUB-01&04 将以防静电袋或零售商选择的其他方式包装。
零售订单请前往 https://www.espressif.com/zh-hans/company/contact/buy-a-sample。
批量订单
如批量购买，ESP-Module-Prog-SUB-01&04 将以大纸板箱包装。
批量订单请前往 https://www.espressif.com/zh-hans/contact-us/sales-questions。
5.1.5 相关文档
• ESP-Module-Prog-SUB-01&04 GPIO 分配列表 (XLS)
• ESP-Module-Prog-SUB-01&04 原理图 (PDF)
• ESP-Module-Prog-SUB-01&04 PCB 布局图 (PDF)
• ESP-Module-Prog-SUB-01&04 尺寸图 (PDF)
• ESP-Module-Prog-SUB-01&04 尺寸图源文件 (DXF) - 可使用 Autodesk Viewer 查看
• 乐鑫各模组技术规格书
• 乐鑫产品选型工具
5.1.6 免责声明和版权公告
请参阅免责声明和版权公告。
