Chapter 4. ESP-Module-Prog-SUB-02
– ESP-WROOM-02U
– ESP32-C3-WROOM-02
– ESP32-C3-WROOM-02U
– ESP8684-WROOM-02C
– ESP8684-WROOM-02UC
– ESP32-H2-WROOM-02C
有关上述模组的详细信息,请参考 乐鑫系列模组。
组件介绍
图 2: ESP-Module-Prog-SUB-02 - 正面
以下按照顺时针的顺序依次介绍开发板上的主要组件。
主要组件 介绍
引脚弹簧 适配模组上的邮票孔,用于连接和固定模组。
排针 2.54 mm
排针,连接板上搭载模组的引脚,并用于插接至底板。具体信
息请参见管脚描述 小节。
J4 用于选择 strapping 管脚状态。具体信息请参见strapping 管脚状态选择
小节。
ESP-Module-Prog-1(R) ESP-Module-Prog-1 和 ESP-Module-Prog-1R(R 代表 WROVER 模组)是
乐鑫专为模组设计的两款烧录底板。有关底板的详细信息,请参见ESP-
Module-Prog-1(R)。
J5 用于选择 strapping 管脚状态。具体信息请参见strapping 管脚状态选择
小节。
4.1.2 应用程序开发
通电前,请确保 ESP-Module-Prog-SUB-02 及底板完好无损。
必备硬件
• 任选一款上述所列的乐鑫模组
• USB-A 转 USB-C 数据线
• 电脑(Windows、Linux 或 macOS)
• ESP-Module-Prog-1 或 ESP-Module-Prog-1R 底板
Espressif Systems 35
Submit Document Feedback
Release master
Chapter 4. ESP-Module-Prog-SUB-02
备注: 请确保使用适当的 USB 数据线。部分数据线仅可用于充电,无法用于数据传输和程序烧录。
硬件设置
请按照下列步骤将模组安装到 ESP-Module-Prog-SUB-02 子板上:
1. 将模组轻放到 ESP-Module-Prog-SUB-02 子板上,确保模组上方的邮票孔与板上的引脚弹簧对齐。
2. 将模组向下压,听到“咔哒”一声即说明模组已经压入板中。
3. 检查所有引脚弹簧是否均已卡进邮票孔中。如发现错位,可使用镊子将引脚弹簧拨入邮票孔中。
4. 将子板插入底板。
硬件设置完成,接下来可以进行软件设置。
软件设置
首选方式 推荐使用 ESP-IDF 开发框架将二进制文件 (*.bin) 烧录到 ESP-Module-Prog-SUB-01&04。请前
往 ESP-IDF 快速入门,了解如何快速设置开发环境并烧录应用程序。
备选方式 Windows 用户也可以使用 Flash 下载工具 烧录二进制文件。
备注:
1. 烧录二进制文件时,需将芯片设置为固件下载模式。这一步骤可由烧录工具自动执行,也可按住
Boot 键并点按 Reset 键手动执行。
2. 烧录完成后,烧录工具将默认重启模组,运行已烧录的程序。
4.1.3 硬件参考
本节提供关于开发板硬件的更多信息。

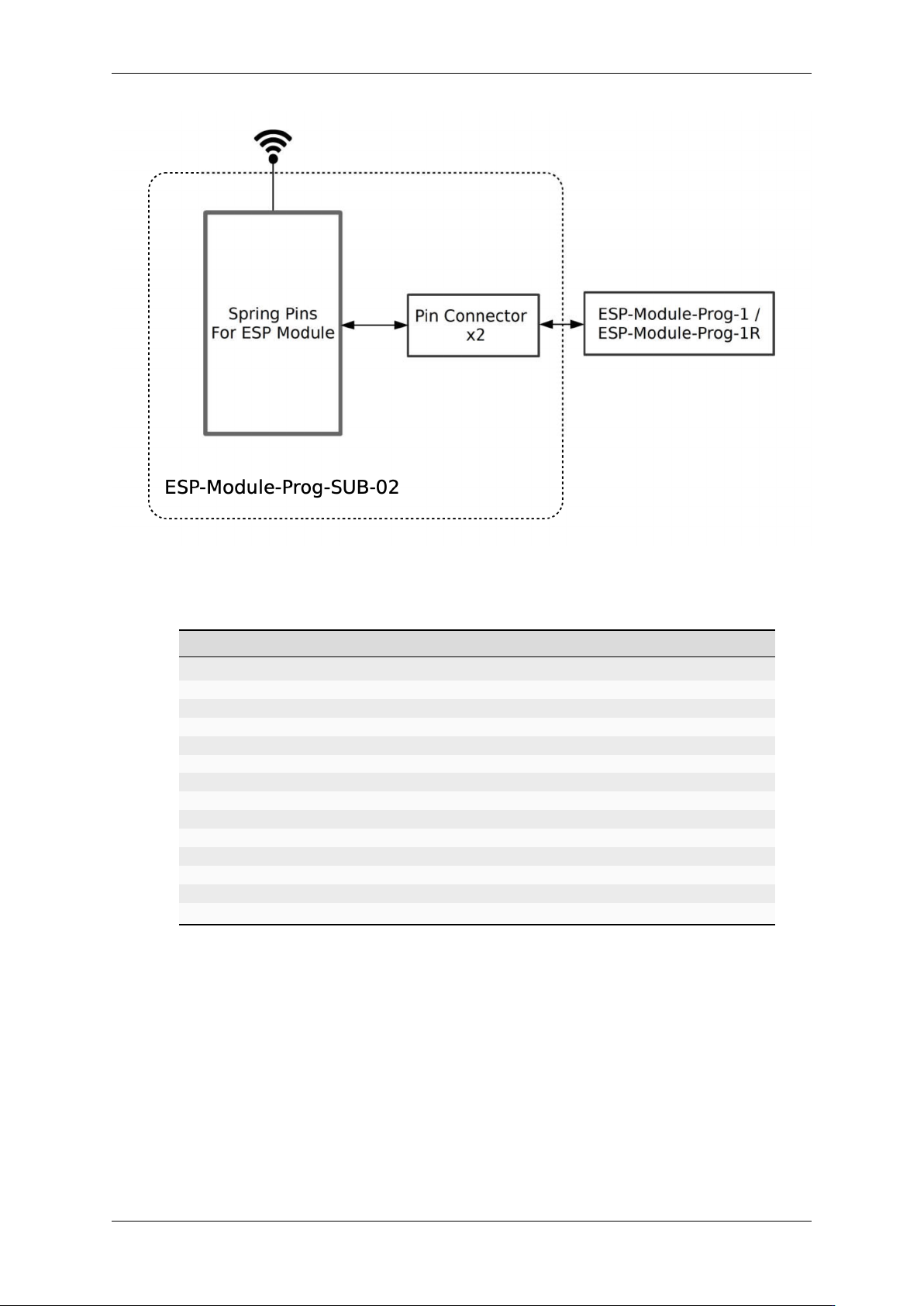

功能框图
ESP-Module-Prog-SUB-02 的主要组件和连接方式如下图所示。
Strapping 管脚状态选择 子板上的 J4 为双排排针,一端为 P5,一端为 High(即上拉):
• P5 适配某些模组时,对应管脚不是 strapping 管脚,下载不需要上拉,此时 J4 不需要跳帽。
• P5 适配某些模组时,对应管脚是 strapping 管脚,下载需要上拉,此时 J4 需要跳帽。
子板上的 J5 为双排排针,一端为 P4,一端为 Low(即下拉):
• P4 适配某些模组时,对应管脚不是 strapping 管脚,下载不需要下拉,此时 J5 不需要跳帽。
• P4 适配某些模组时,对应管脚是 strapping 管脚,下载需要下拉,此时 J5 需要跳帽。
备注: 有关 P4 和 P5 在乐鑫各款模组上的对应管脚,请参见 ESP-Module-Prog-SUB-02 GPIO 分配列表。
管脚描述
下表列出了开发板两侧排针(J2 和 J3)上管脚的 名称和 信号。管脚的名称如图ESP-Module-Prog-SUB-02
- 正面 所示,管脚的序号与 ESP-Module-Prog-SUB-02 原理图 (PDF) 一致。有关各个信号在乐鑫模组上的
对应管脚,请参见 ESP-Module-Prog-SUB-02 GPIO 分配列表。
Espressif Systems 36
Submit Document Feedback
Release master
Chapter 4. ESP-Module-Prog-SUB-02
图 3: ESP-Module-Prog-SUB-02
J2
序号 名称 信号
1 3V3 3.3 V 电源
2 EN CHIP_EN(高电平:芯片使能;低电平:芯片关闭;内部默认已上拉。)
3 1 P1
4 2 P2
5 3 P3
6 4 P4
7 NC 未连接
8 NC 未连接
9 5 P5
10 NC 未连接
11 NC 未连接
12 8 P8
13 9 P9
14 NC 未连接
