Chapter 2. ESP-Prog-2
• 防呆设计
ESP-Prog-2 接口使用牛角座连接器 (DC3-6P/DC3-10P),具有防反接功能。建议用户使用同类型的
连接器,如 FTSH-105-01-S-DV-* 或 DC3-*P。
备注: 由于排线具有方向性,ESP-Prog-2 的每个接口都与排线一一对应,如果使用不配套的排线会
导致接错接口,所以请使用官方提供的排线。
LED 状态指示灯
• 当系统的 3.3 V 电源通电时,红色 LED 灯亮起;
• 当 ESP-Prog-2 通过 USB 转 UART 桥接时,绿色 LED 灯亮起;
• 当 ESP-Prog-2 通过 JTAG 桥接时,蓝色 LED 灯亮起。

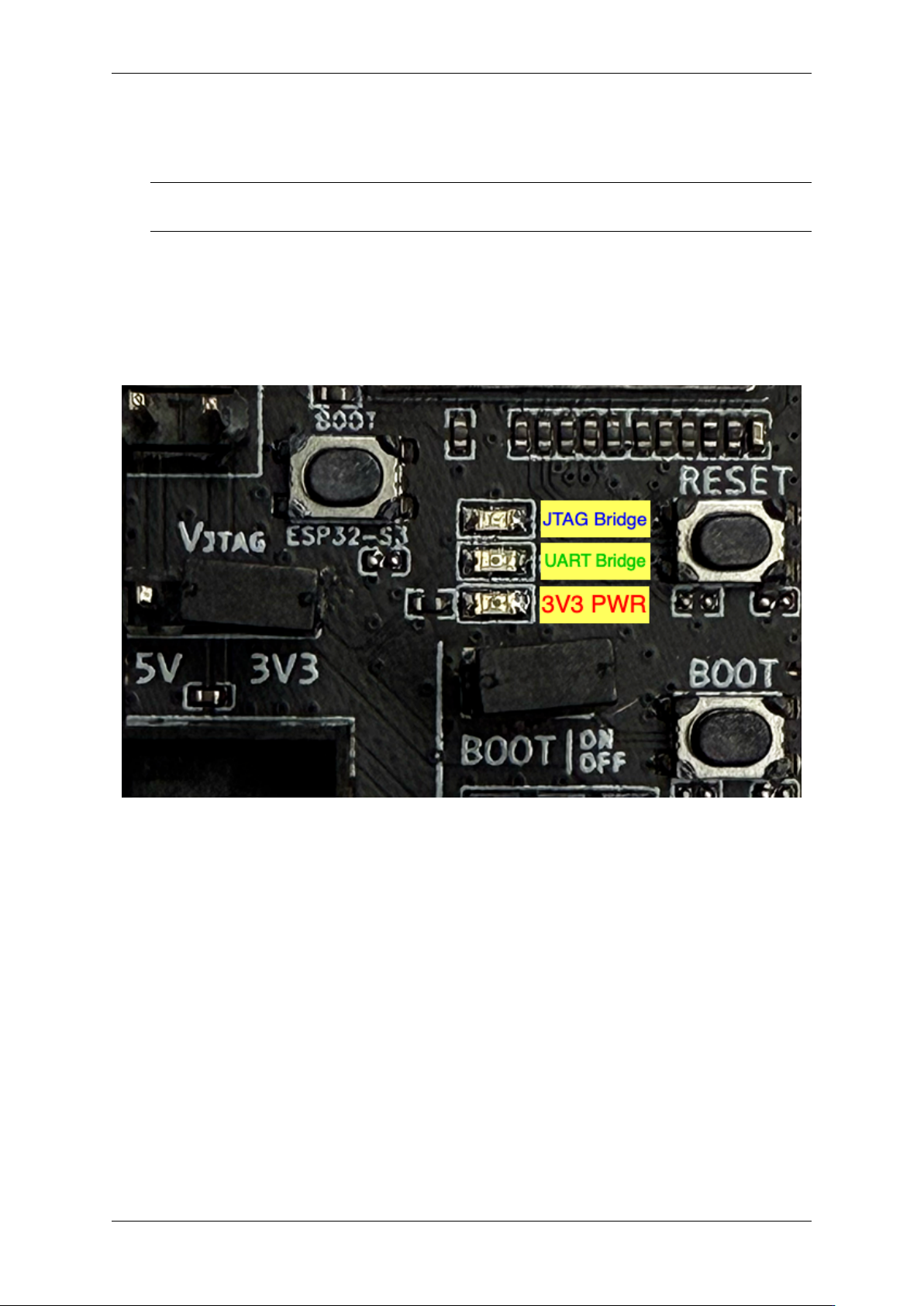

图 7: LED 状态(点击放大)
排针
•接口电源选择排针
标出的排针是每个接口的电源输入管脚。与 5 V 连接时,接口的电源输出为 5 V;与 3.3 V 连
接时,接口电源输出则为 3.3 V。
•BOOT On/O 排针
乐鑫芯片的 Boot 模式选择管脚在芯片上电后,可作为正常 GPIO 使用。为了防止 ESP-Prog-2
影响你的开发板上 BOOT 管脚的正常使用,可手动控制 BOOT 信号的通断。
有关本开发板的更多设计文档,请联系商务:sales@espressif.com。
Espressif Systems 21
Submit Document Feedback
Release master
Chapter 2. ESP-Prog-2
图 8: 排针(点击放大)
Espressif Systems 22
Submit Document Feedback
Release master
Chapter 3
ESP-Module-Prog-1(R)
ESP-Module-Prog-1 和 ESP-Module-Prog-1R 是乐鑫专为模组设计的两款烧录底板,无需将模组与电源和
信号线焊接便可进行烧录。两款底板仅在弹簧布局上有所不同,用于适配不同的模组。
ESP-Module-Prog-1 适配 ESP32、ESP32-S2、ESP32-S3、ESP32-C6 芯片系列的部分模组,而 ESP-Module-
Prog-1R 则适配 ESP32-WROVER 系列模组和 ESP32-C5-WROOM-1/ESP32-C5-WROOM-1U。具体底板对
应的适配模组,请参见适配模组列表。
3.1 ESP-Module-Prog-1(R)
本指南将帮助您快速上手 ESP-Module-Prog-1(R),并提供该款开发板的详细信息。
ESP-Module-Prog-1 和 ESP-Module-Prog-1R(R 代表 WROVER 模组)是乐鑫专为模组设计的两款烧录底
板,无需将模组与电源和信号线焊接便可进行烧录。底板可以单独使用,也可以搭配子板使用。乐鑫支
持 ESP-Module-Prog-SUB-02 和 ESP-Module-Prog-SUB-01&04 两款子板,子板无法单独使用,需搭配上述
任一底板使用。
本指南主要介绍 ESP-Module-Prog-1(R) 底板。有关子板的详细信息,请点击下方链接,查看对应子板的
用户指南。
• ESP-Module-Prog-SUB-01&04
• ESP-Module-Prog-SUB-02
本指南包括如下内容:
• 开发板概述:简要介绍了开发板的软件和硬件。
• 应用程序开发:介绍了应用程序开发过程中的软硬件设置。
• 硬件参考:详细介绍了开发板的硬件。
• 样品获取:如何获取样品。
• 相关文档:列出了相关文档的链接。
• 免责声明和版权公告: 链接到免责声明和版权公告。
3.1.1 开发板概述
ESP-Module-Prog-1(R) 是专为模组设计的烧录底板,搭载模组后,可作为类似 ESP32-DevKitC 的小型开
发板使用。ESP-Module-Prog-1 和 ESP-Module-Prog-1R 仅在弹簧布局上有所不同,用于适配不同的模组。
