Chapter 1. ESP-Prog

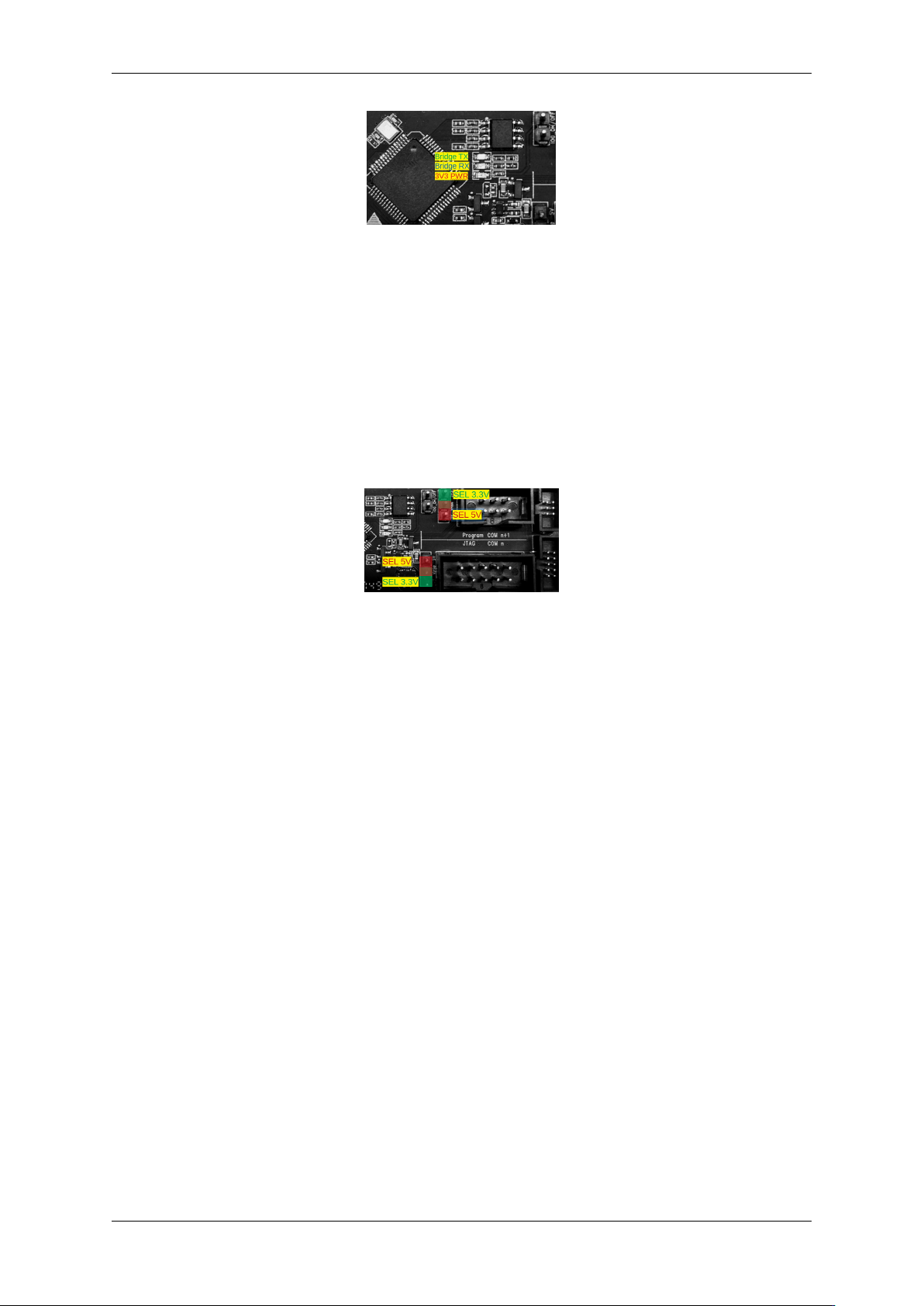

图 9: LED 状态（点击放大）
排针
可以通过排针选择 Program 和 JTAG 接口中的参考电源，如下图所示。
• 接口电源选择排针
中间的排针是每个接口的电源输入管脚。与 5 V 连接时，接口的电源输出为 5 V；与 3.3 V 连接时，
接口电源输出则为 3.3 V。
• IO0 On/O 排针
IO0 是 ESP8266 和 ESP32 的 Boot 模式选择管脚，芯片上电后，IO0 可作为正常 GPIO 使用。为了不
让 ESP-Prog 自动下载电路影响用户板上 IO0 的正常使用，用户可手动控制 IO0 的通断。
图 10: 排针（点击放大）
有关本开发板的更多设计文档，请联系我们的商务部门 sales@espressif.com。
Espressif Systems 12
Submit Document Feedback
Release master
Chapter 2
ESP-Prog-2
ESP-Prog-2 是乐鑫推出的多功能调试工具，支持固件自动下载、串口通信及 JTAG 在线调试，兼容多种
乐鑫芯片。其设计简洁，供电灵活，具备良好的电源和接口兼容性，适用于开发调试各类乐鑫芯片应用。
2.1 ESP-Prog-2
本指南帮助您快速上手 ESP-Prog-2，并详细介绍该开发板的功能和特性。

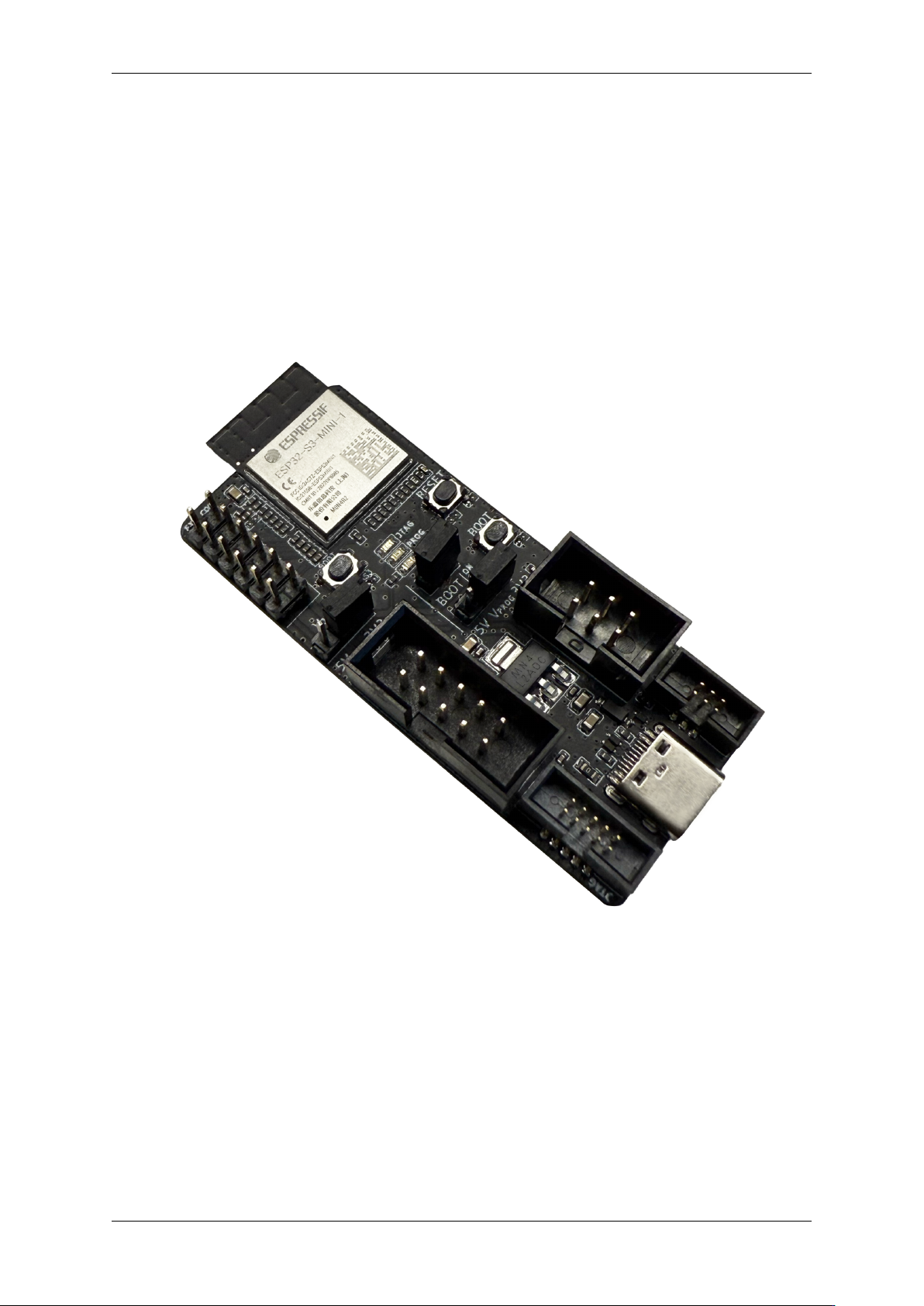

ESP-Prog-2 是乐鑫推出的一款开发调试工具，具有固件自动下载、串口通信、JTAG 在线调试等功能。其
中，固件自动下载和串口通信功能适用于所有乐鑫芯片，JTAG 在线调试功能适用于所有提供 JTAG 接口
的乐鑫芯片。
ESP-Prog-2 设计简洁，使用方便，仅需一根 USB 线即可连接到电脑。电脑端可以通过端口号识别出下载
功能和 JTAG 功能所对应的两个端口。
考虑到不同目标板的电源电压可能不同，ESP-Prog-2 的两个接口均支持 5 V 或者 3.3 V 供电，可通过排针
进行选择，具备较强的电源兼容性。需要注意的是，尽管 ESP-Prog-2 的电源电压可以在 3.3 V 和 5 V 之
间切换，其 RX/TX 和 JTAG 信号电平始终为 3.3 V。
本指南包括如下内容：
• 入门指南：简要介绍了开发板和硬件、软件设置指南。
• 硬件参考：详细介绍了开发板的硬件。
• 相关文档：列出了相关文档的链接。
• 免责声明和版权公告: 链接到免责声明和版权公告。
2.1.1 入门指南
本小节简要介绍 ESP-Prog-2，说明如何对 ESP-Prog-2 进行初始硬件设置。
组件介绍
以下按照顺时针的顺序依次介绍开发板上的主要组件。
