Chapter 1. ESP-Prog
主要组件 介绍
Micro USB 电脑端与 ESP-Prog 的接口。
Boot 按键 下载按键。按下 Boot 键并保持，同时按一下 Reset 键，进入“固件下载”模
式，通过串口下载固件。正常使用中可以作为确认按钮。
IO0 On/O󰝗 用于配置 GPIO0 Strapping 管脚状态的排针。
PROG PWR SEL 用于选择 Program 接口电源输入的排针。
PROG 2.54 mm 管脚间距为 2.54 mm (0.1”) 的 Program 接口。
PROG 1.27 mm 管脚间距为 1.27 mm (0.05”) 的 Program 接口。
JTAG 1.27 mm 管脚间距为 1.27 mm (0.05”) 的 JTAG 接口。
JTAG 2.54 mm 管脚间距为 2.54 mm (0.1”) 的 JTAG 接口。
JTAG PWR SEL 用于选择 JTAG 接口电源输入的排针。
LED 指示灯 显示 ESP-Prog 的状态。共有三种 LED 模式：红色、绿色和蓝色。当系统的
3.3 V 电源通电时，红色 LED 灯亮起；当下载板发送数据时，绿色 LED 灯
亮起；当下载板接收数据时，蓝色 LED 灯亮起。
USB 桥接器 单芯片 USB 至 UART 桥接器，可提供高达 3 Mbps 的传输速率。
Reset 按钮 用于重启系统。
开始开发应用
通电前，请确保开发板完好无损。
必备硬件
• ESP-Prog
• 一根 USB 2.0 数据线（标准 A 转 Micro-B）
• 装有 Windows、macOS 或 Linux 系统的电脑
• 杜邦线或是乐鑫提供的排线，用于连接开发板和 ESP-Prog
备注: 请确保使用适当的 USB 数据线。部分数据线仅可用于充电，无法用于数据传输和编程。
硬件设置
1. 通过 USB 线连接 ESP-Prog 调试板和电脑端的 USB 口。
2. 在电脑端安装 FT2232HL 芯片驱动。若电脑端识别到两个端口，则表明驱动已安装成功。
3. 使用 PROG PWR SEL/JTAG PWR SEL 排针选择 Program/JTAG 接口上的电源输出电压。
4. 使用乐鑫提供的排线连接 ESP-Prog 调试板和 ESP 产品板。
5. 使用乐鑫官方软件工具或脚本，实现自动下载和 JTAG 调试功能。
软件设置 请前往 ESP-IDF 快速入门 中 详细安装步骤 一节查看如何快速设置开发环境。
内容和包装
零售订单 每一个零售 ESP-Prog 开发板均有独立包装。
包含以下部分：
• 开发板
ESP-Prog
• 数据线
两根排线：
– 一根用于 JTAG 1.27 mm 接口，连接 2*5-PIN 的牛角座。
– 一根用于 PROG 1.27 mm 接口，连接 2*3-PIN 的牛角座。
Espressif Systems 5
Submit Document Feedback
Release master
Chapter 1. ESP-Prog
图 3: ESP-Prog 包装内容
如果您订购了一批样品，根据零售商的不同，每块开发板的独立包装会有所差异。
零售订单请前往 https://www.espressif.com/zh-hans/company/contact/buy-a-sample。
批量订单 如批量购买，ESP-Prog 将以大纸板箱包装。
批量订单请前往 https://www.espressif.com/zh-hans/contact-us/sales-questions。
1.1.2 硬件参考
功能框图
ESP-Prog 的主要组件和连接方式如下图所示。
电源选项 开发板有三种互不兼容的供电方式：
• 默认使用 ESP-Prog USB 端口供电（推荐供电方式）
• 5 V 和 G (GND) 管脚供电
• 3.3 V 和 G (GND) 管脚供电
排针
下列的两个表格提供了开发板两侧管脚（Program 接口和 JTAG 接口）的 名称和 功能。管脚名称如
ESP-Prog 正面图所示，管脚编号与 ESP-Prog 原理图 (PDF) 中一致。
Espressif Systems 6
Submit Document Feedback
Release master
Chapter 1. ESP-Prog

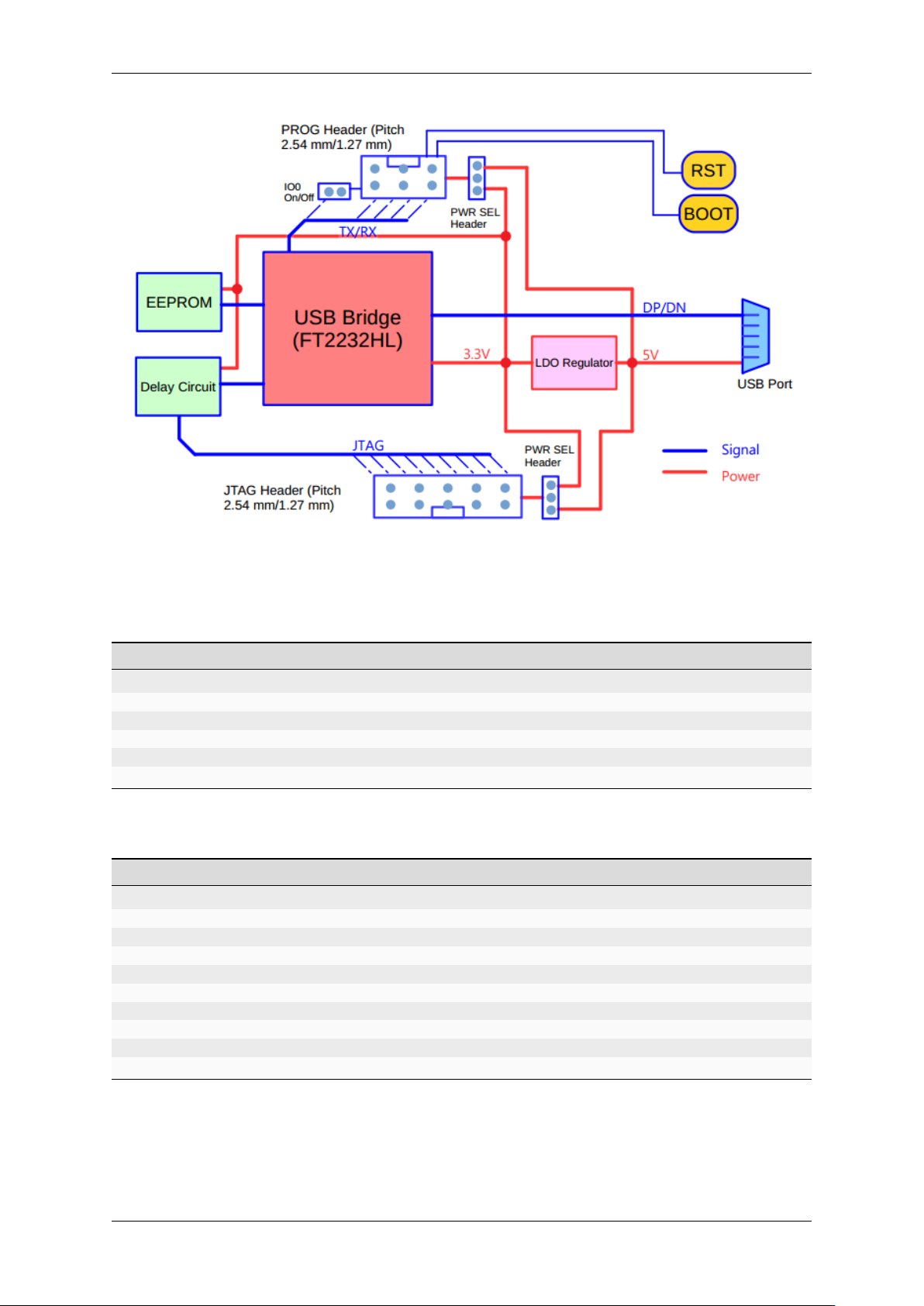

图 4: ESP-Prog 功能框图（点击放大）
Program 接口
编号 名称 功能
1 ESP_EN 使能信号
2 VDD 供电
3 ESP_TXD TX 管脚
4 GND 地线
5 ESP_RXD RX 管脚
6 ESP_IO0 Strapping 管脚
JTAG 接口
编号 名称 功能
1 VDD 供电
2 ESP_TMS JTAG TMS 管脚，选择模式
3 GND 地线
4 ESP_TCK JTAG TCK 管脚，时钟输入
5 GND 地线
6 ESP_TDO JTAG TDO 管脚
7 GND 地线
8 ESP_TDI JTAG TDI 管脚
9 GND 地线
10 NC 无
1.1.3 相关文档
请前往 esp-dev-kits 文档 HTML 网页版本 下载以下文档。
