Chapter 2. ESP-Prog-2 图 2: ESP-Prog-2 - 正面（点击放大） 主要组件 介绍 ESP32-S3-MINI-1 ESP32-S3-MINI-1 是 通 用 型 Wi-Fi + 低 功 耗 蓝 牙 MCU 模 组， 具 有丰 富 的 外 设接口，采用 PCB 板载天线。模组的核心是 ESP32-S3 芯片。 Reset 键 用于重启被调试的目标系统。 Boot 键 目标系统下 载按键。按住 Boot 键的…
Chapter 2. ESP-Prog-2

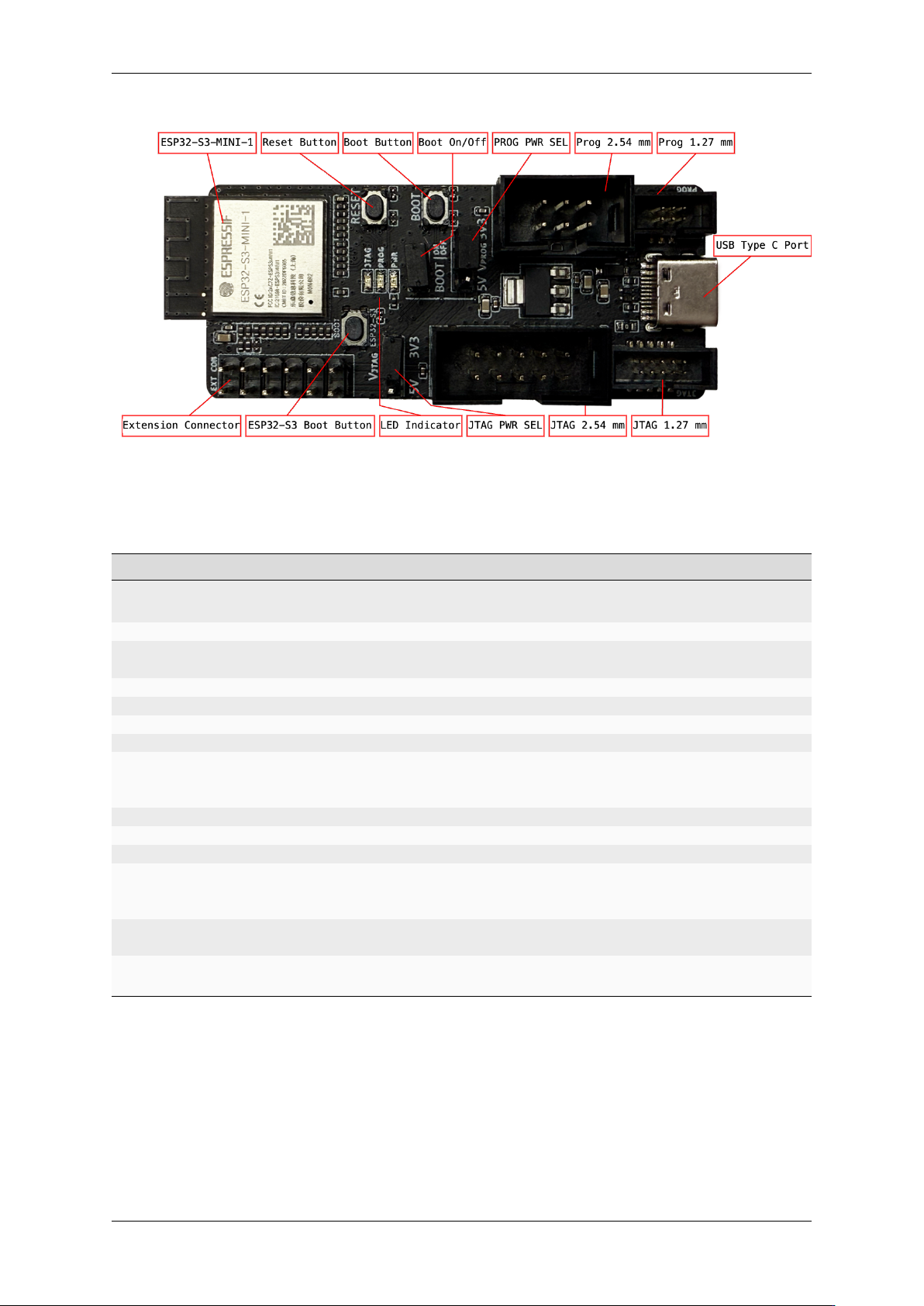

图 2: ESP-Prog-2 - 正面（点击放大）
主要组件 介绍
ESP32-S3-MINI-1 ESP32-S3-MINI-1 是通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，具有丰富的外
设接口，采用 PCB 板载天线。模组的核心是 ESP32-S3 芯片。
Reset 键 用于重启被调试的目标系统。
Boot 键 目标系统下载按键。按住 Boot 键的同时，短按 Reset 键进入固件下载模式，
通过串口向要调试的目标系统下载固件。正常使用中可以作为确认按钮。
BOOT On/O 用于配置 BOOT Strapping 管脚状态的排针。
PROG PWR SEL 用于选择 Program 接口电源输入电压（3.3 V 或 5 V）的排针。
PROG 2.54 mm 管脚间距为 2.54 mm (0.1”) 的 Program 接口。
PROG 1.27 mm 管脚间距为 1.27 mm (0.05”) 的 Program 接口。
USB Type-C 接口 ESP32-S3 芯片的 USB Type-C 接口支持 USB 2.0 全速模式，数据传输速率最
高为 12 Mbps（注意，该接口不支持 480 Mbps 的高速传输模式）。该接口可
用作开发板的供电接口，支持通过 USB 协议与 ESP32-S3 芯片通信。
JTAG 1.27 mm 管脚间距为 1.27 mm (0.05”) 的 JTAG 接口。
JTAG 2.54 mm 管脚间距为 2.54 mm (0.1”) 的 JTAG 接口。
JTAG PWR SEL 用于选择 JTAG 接口电源输入电压（3.3 V 或 5 V）的排针。
LED 指示灯 显示 ESP-Prog-2 的状态。共有三种 LED 模式：红色、绿色和蓝色。系统的
3.3 V 电源通电时，红色 LED 灯亮；使用自动下载固件和串口通信功能时，
绿色 LED 灯亮；使用 JTAG 在线调试功能时，蓝色 LED 灯亮。
ESP32-S3 Boot 键 板载 ESP32-S3 芯片的下载按键。按住 ESP32-S3 Boot 键的同时重新为 ESP-
Prog-2 上电，可以使 ESP32-S3 进入固件下载模式。
扩展连接器 扩展 IO 连接器，用于引出 ESP32-S3 的空闲 IO。可自定义管脚信号，以扩
展 ESP-Prog-2 的额外功能。
开始开发应用
通电前，请确保开发板完好无损。
必备硬件
• ESP-Prog-2
• USB-A 转 USB-C 数据线
Espressif Systems 15
Submit Document Feedback
Release master
Chapter 2. ESP-Prog-2
• 电脑（Windows、Linux 或 macOS）
• 杜邦线或是乐鑫提供的排线，用于连接开发板和 ESP-Prog-2
备注: 请确保使用适当的 USB 数据线。部分数据线仅可用于充电，无法用于数据传输和编程。
硬件设置
1. 通过 USB 线连接 ESP-Prog-2 调试板和电脑端的 USB 口。
2. 使用 PROG PWR SEL 或 JTAG PWR SEL 排针选择 Program 接口或 JTAG 接口上的电源输出电压。
3. 使用乐鑫提供的排线连接 ESP-Prog-2 调试板和 ESP 产品板。
4. 使用乐鑫官方软件工具或脚本，实现自动下载和 JTAG 调试功能。
固件下载 在软件开发前，建议更新 ESP-Prog-2 的内置出厂固件，以确保设备运行最新的功能和错误修
复。
1. 使用在线工具更新固件：通过乐鑫官方在线烧录工具 ESP Launchpad 更新 ESP-Prog-2 固件，请按以
下步骤操作：
a. 使用基于 Chromium 内核的浏览器，例如 Chrome。
b. 按住靠近模块的 BOOT 按键，然后连接 USB 线，使 ESP-Prog-2 进入固件下载模式。
c. 在浏览器中打开 ESP Launchpad 页面，并按照屏幕上的指引完成设备连接和固件烧录。
2. 获取固件源代码：若希望了解固件实现，可访问 esp-usb-bridge 获取 ESP-Prog-2 的固件源代码。
软件设置 要快速设置开发环境，请参阅 ESP-IDF 快速入门 的 安装 章节。
内容和包装
零售订单 每一个零售 ESP-Prog-2 开发板均有独立包装。
包含以下部分：
• 开发板
ESP-Prog-2
• 数据线
一根用于 JTAG 1.27 mm 接口，连接 2*5-PIN 的牛角座。一根用于 PROG 1.27 mm 接口，连接 2*3-PIN
的牛角座。
如果您订购了一批样品，根据零售商的不同，每块开发板的独立包装会有所差异。
如需零售，请前往 购买样品。
批量订单 如果进行批量订购，开发板会装在纸板箱中。
如需批量订购，请 联系商务。
2.1.2 硬件参考
功能框图
ESP-Prog-2 的主要组件和连接方式如下图所示。
电源选项 开发板有三种互不兼容的供电方式：
• 默认使用 ESP-Prog-2 USB 端口供电（推荐供电方式）
• 5 V 和 G (GND) 管脚供电
• 3.3 V 和 G (GND) 管脚供电
