Chapter 3. ESP-Module-Prog-1(R)
必备硬件
• 任意一款上述列出的乐鑫模组
• USB-A 转 USB-C 数据线
• 电脑（Windows、Linux 或 macOS）
备注: 请确保使用适当的 USB 数据线。部分数据线仅可用于充电，无法用于数据传输和程序烧录。
硬件设置
请按照下列步骤将模组安装到 ESP-Module-Prog-1(R) 烧录底板上：
1. 将模组轻放到 ESP-Module-Prog-1(R) 烧录底板上，确保模组上方的邮票孔与底板上的引脚弹簧对
齐。
2. 将模组向下压，听到“咔哒”一声即说明模组已经压入底板。
3. 检查所有引脚弹簧是否均已卡进邮票孔中。如发现错位，可使用镊子将引脚弹簧拨入邮票孔中。
硬件设置完成，接下来可以进行软件设置。
软件设置
首选方式 推荐使用 ESP-IDF 开发框架将二进制文件 (*.bin) 烧录到 ESP-Module-Prog-1(R)。请前往
ESP-IDF 快速入门，了解如何快速设置开发环境并烧录应用程序。
备选方式 Windows 用户也可以使用 Flash 下载工具 烧录二进制文件。
备注:
1. 烧录二进制文件时，需将芯片设置为固件下载模式。这一步骤可由烧录工具自动执行，也可按住
Boot 键并点按 Reset 键手动执行。
2. 烧录完成后，烧录工具将默认重启模组，运行已烧录的程序。
3.1.3 硬件参考
本节提供关于开发板硬件的更多信息。
功能框图

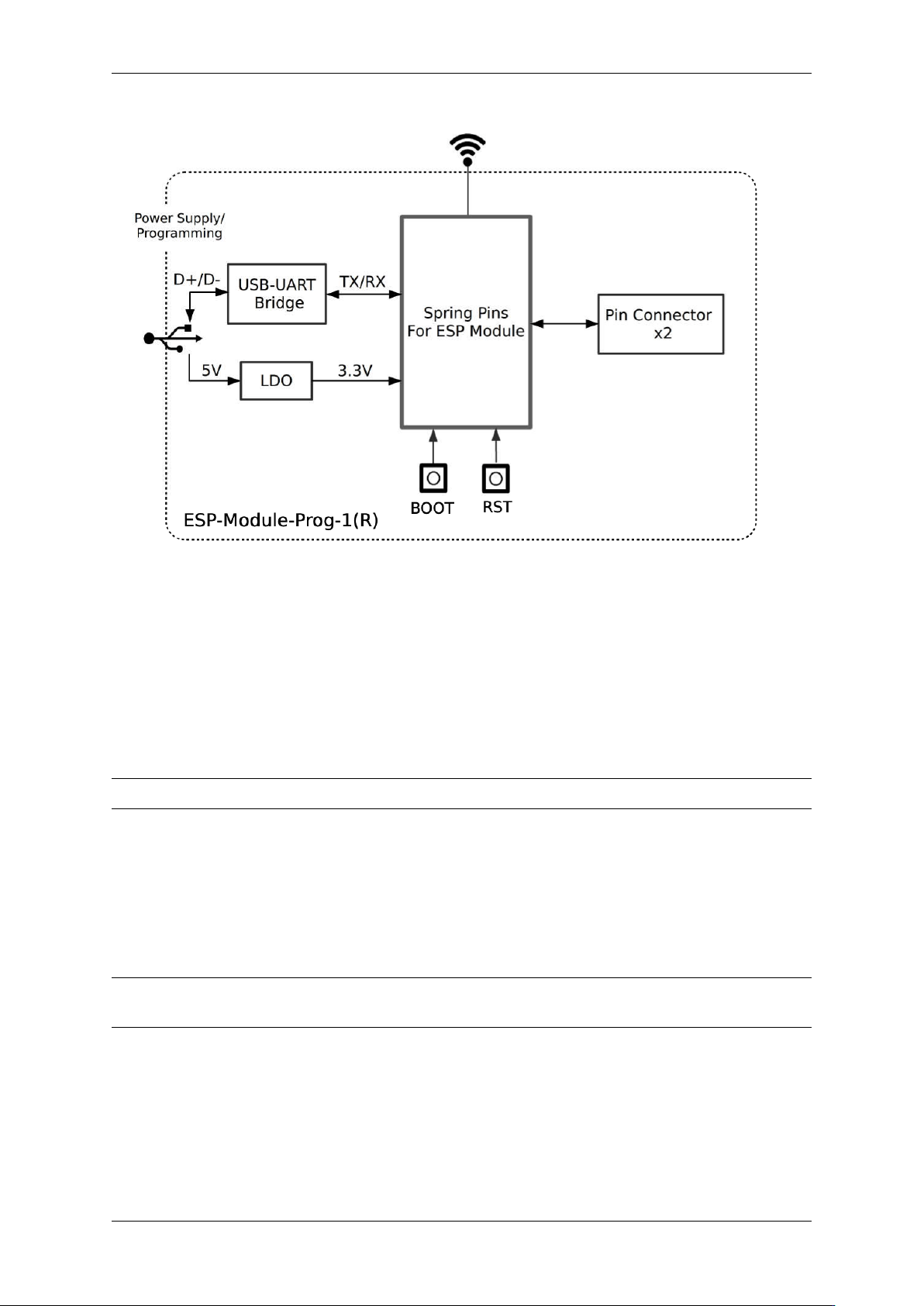

ESP-Module-Prog-1(R) 的主要组件和连接方式如下图所示。
电源选项
开发板支持以下任意一种供电方式：
• USB Type-C 转 UART 接口供电（默认供电方式，推荐）
• 5V 和 GND 管脚供电
• 3V3 和 GND 管脚供电
Espressif Systems 28
Submit Document Feedback
Release master
Chapter 3. ESP-Module-Prog-1(R)
图 5: ESP-Module-Prog-1(R)
Strapping 管脚状态选择
开发板上的 J4 为双排排针，一端为 P7，一端为 High（即上拉）：
• P7 适配某些模组时，对应管脚不是 strapping 管脚，下载不需要上拉，此时 J4 不需要跳帽。
• P7 适配某些模组时，对应管脚是 strapping 管脚，下载需要上拉，此时 J4 需要跳帽。
备注: 有关 P7 在乐鑫各款模组上的对应管脚，请参见 ESP-Module-Prog-1(R) GPIO 分配列表。
测量电流
开发板上的 J5 排针可用于测量 ESP-Module-Prog-1(R) 模组的电流：
• 移除 J5 跳帽：此时开发板上外设和模组电源断开，J5 排针接入电流表后可测量模组电流。
• 安装 J5 跳帽（出厂时默认）：开发板恢复正常功能。
备注: 使用 3V3 和 GND 排针给开发板供电时，需移除 J5 跳帽，在外部电路上串联接入电流表，才可测
量模组的电流。
管脚描述
下表列出了 ESP-Module-Prog-1(R) 两侧排母（J2 和 J3）的 名称和 信号。管脚的名称如图ESP-Module-Prog-1
- 正面 所示，管脚的序号与 ESP-Module-Prog-1(R) 原理图 (PDF) 一致。有关各个信号在乐鑫模组上的对
应管脚，请参见 ESP-Module-Prog-1(R) GPIO 分配列表。
