Chapter 2. ESP-Prog-2

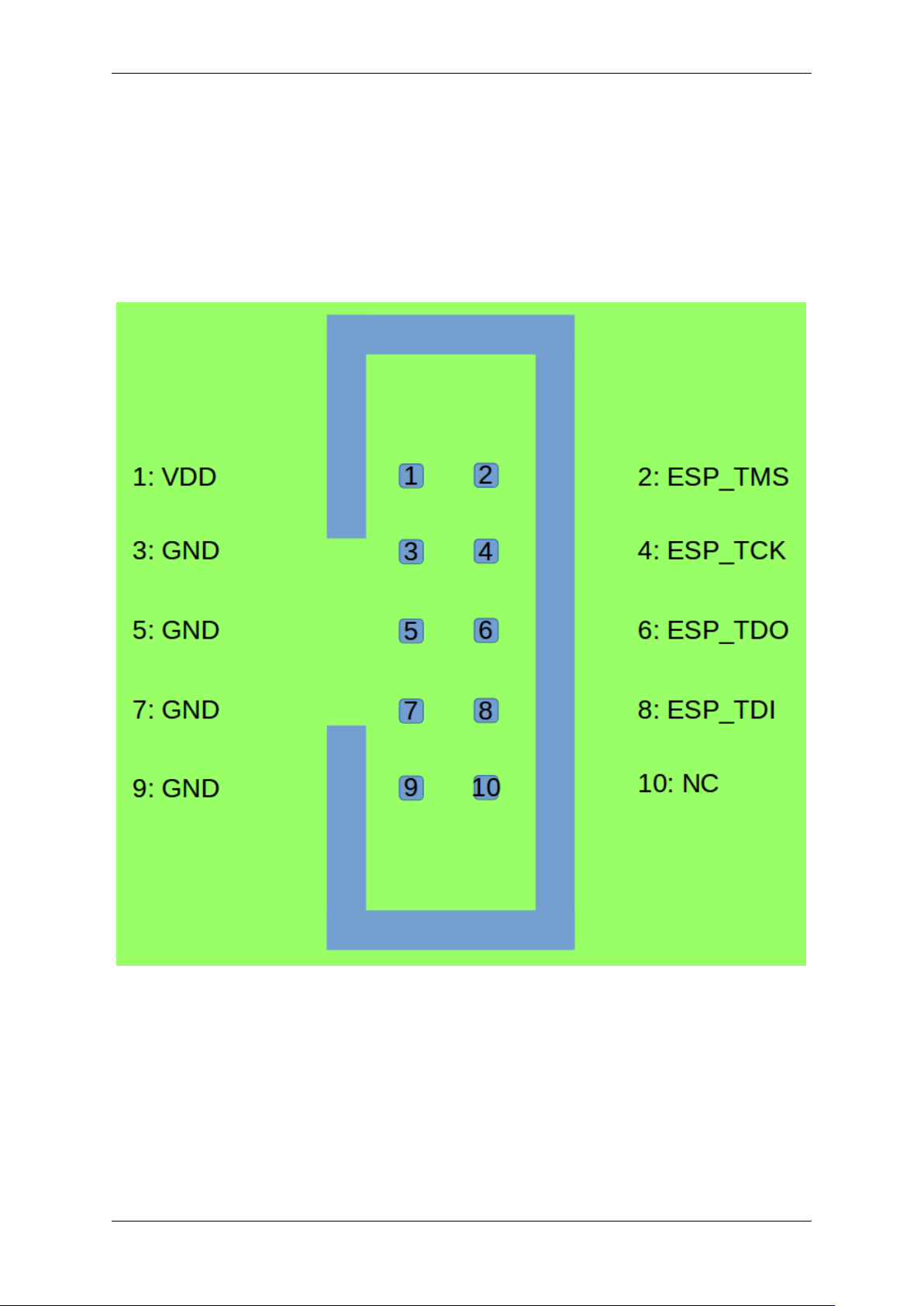

• 防呆设计
ESP-Prog-2 接口使用牛角座连接器 (DC3-6P/DC3-10P)，具有防反接功能。建议用户使用同类型的
连接器，如 FTSH-105-01-S-DV-* 或 DC3-*P。
备注: 由于排线具有方向性，ESP-Prog-2 的每个接口都与排线一一对应，如果使用不配套的排线会
导致接错接口，所以请使用官方提供的排线。
LED 状态指示灯
• 当系统的 3.3 V 电源通电时，红色 LED 灯亮起；
• 当 ESP-Prog-2 通过 USB 转 UART 桥接时，绿色 LED 灯亮起；
• 当 ESP-Prog-2 通过 JTAG 桥接时，蓝色 LED 灯亮起。
图 7: LED 状态（点击放大）
排针
•接口电源选择排针
标出的排针是每个接口的电源输入管脚。与 5 V 连接时，接口的电源输出为 5 V；与 3.3 V 连
接时，接口电源输出则为 3.3 V。
•BOOT On/O 排针
乐鑫芯片的 Boot 模式选择管脚在芯片上电后，可作为正常 GPIO 使用。为了防止 ESP-Prog-2
影响你的开发板上 BOOT 管脚的正常使用，可手动控制 BOOT 信号的通断。
有关本开发板的更多设计文档，请联系商务：sales@espressif.com。
