Chapter 3
ESP-Module-Prog-1(R)
ESP-Module-Prog-1 和 ESP-Module-Prog-1R 是乐鑫专为模组设计的两款烧录底板，无需将模组与电源和
信号线焊接便可进行烧录。两款底板仅在弹簧布局上有所不同，用于适配不同的模组。
ESP-Module-Prog-1 适配 ESP32、ESP32-S2、ESP32-S3、ESP32-C6 芯片系列的部分模组，而 ESP-Module-
Prog-1R 则适配 ESP32-WROVER 系列模组和 ESP32-C5-WROOM-1/ESP32-C5-WROOM-1U。具体底板对
应的适配模组，请参见适配模组列表。
3.1 ESP-Module-Prog-1(R)
本指南将帮助您快速上手 ESP-Module-Prog-1(R)，并提供该款开发板的详细信息。
ESP-Module-Prog-1 和 ESP-Module-Prog-1R（R 代表 WROVER 模组）是乐鑫专为模组设计的两款烧录底
板，无需将模组与电源和信号线焊接便可进行烧录。底板可以单独使用，也可以搭配子板使用。乐鑫支
持 ESP-Module-Prog-SUB-02 和 ESP-Module-Prog-SUB-01&04 两款子板，子板无法单独使用，需搭配上述
任一底板使用。
本指南主要介绍 ESP-Module-Prog-1(R) 底板。有关子板的详细信息，请点击下方链接，查看对应子板的
用户指南。
• ESP-Module-Prog-SUB-01&04
• ESP-Module-Prog-SUB-02
本指南包括如下内容：
• 开发板概述：简要介绍了开发板的软件和硬件。
• 应用程序开发：介绍了应用程序开发过程中的软硬件设置。
• 硬件参考：详细介绍了开发板的硬件。
• 样品获取：如何获取样品。
• 相关文档：列出了相关文档的链接。
• 免责声明和版权公告: 链接到免责声明和版权公告。
3.1.1 开发板概述

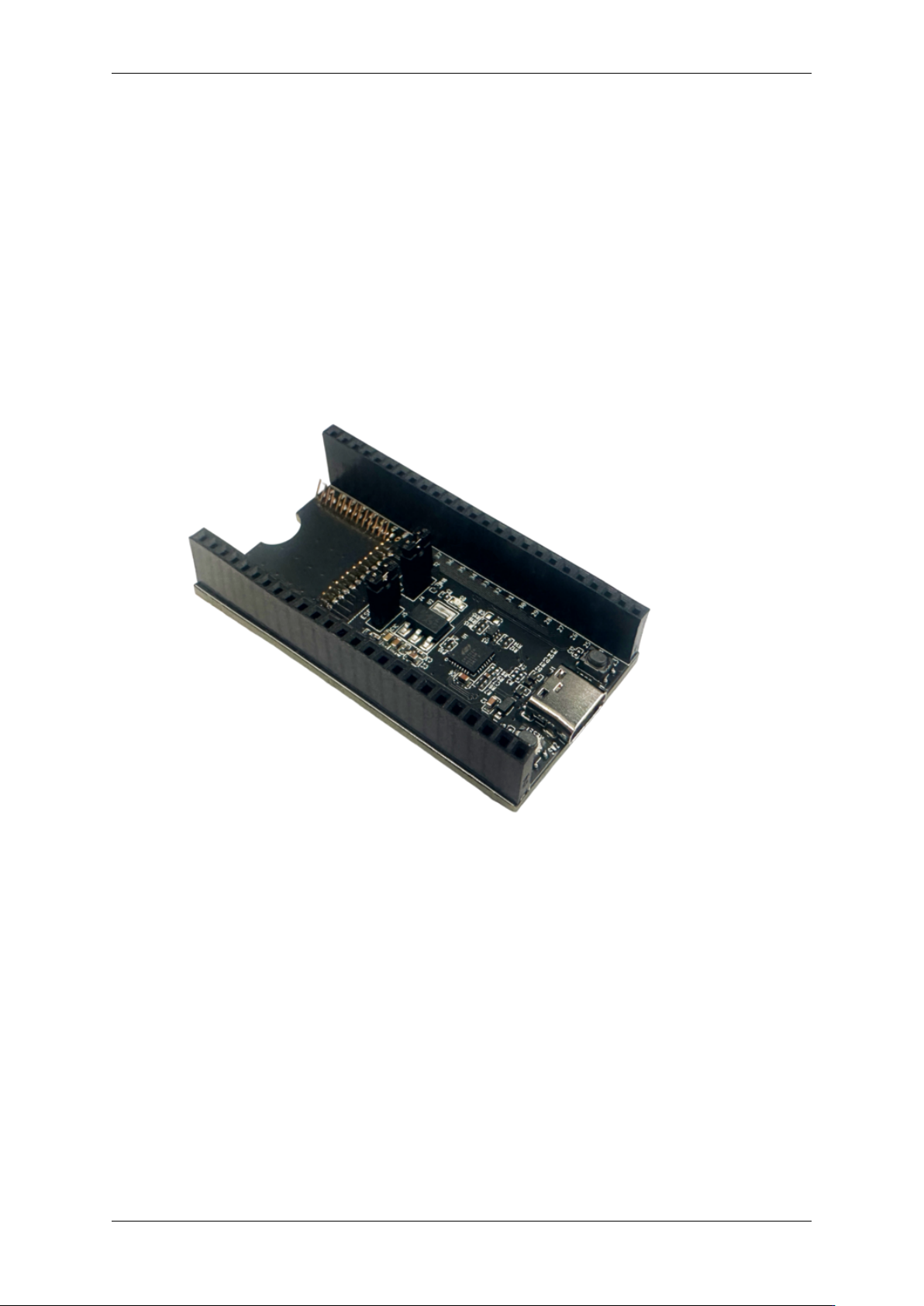

ESP-Module-Prog-1(R) 是专为模组设计的烧录底板，搭载模组后，可作为类似 ESP32-DevKitC 的小型开
发板使用。ESP-Module-Prog-1 和 ESP-Module-Prog-1R 仅在弹簧布局上有所不同，用于适配不同的模组。
23
