Chapter 3. ESP-Module-P rog-1(R) 底板 适配模组 ESP-Modul e-Pro g-1 • ESP32-WROOM-32 • ESP32-WROOM-32D • ESP32-WROOM-32U • ESP32-SOLO-1 • ESP32-WROOM-32E • ESP32-WROOM-32UE • ESP32-S2-SOLO • ESP32-S2-SOLO-U • ESP32-S2-SOLO-2 • …
Chapter 3. ESP-Module-Prog-1(R)
底板 适配模组
ESP-Module-Prog-1
• ESP32-WROOM-32
• ESP32-WROOM-32D
• ESP32-WROOM-32U
• ESP32-SOLO-1
• ESP32-WROOM-32E
• ESP32-WROOM-32UE
• ESP32-S2-SOLO
• ESP32-S2-SOLO-U
• ESP32-S2-SOLO-2
• ESP32-S2-SOLO-2U
• ESP32-S3-WROOM-1
• ESP32-S3-WROOM-1U
• ESP32-S3-WROOM-2
• ESP32-C6-WROOM-1
• ESP32-C6-WROOM-1U
ESP-Module-Prog-1R:
• ESP32-WROVER-B
• ESP32-WROVER-IB
• ESP32-WROVER-E
• ESP32-WROVER-IE
• ESP32-C5-WROOM-1
• ESP32-C5-WROOM-1U
有关上述适配模组的详细信息，请参考 乐鑫系列模组。
组件介绍

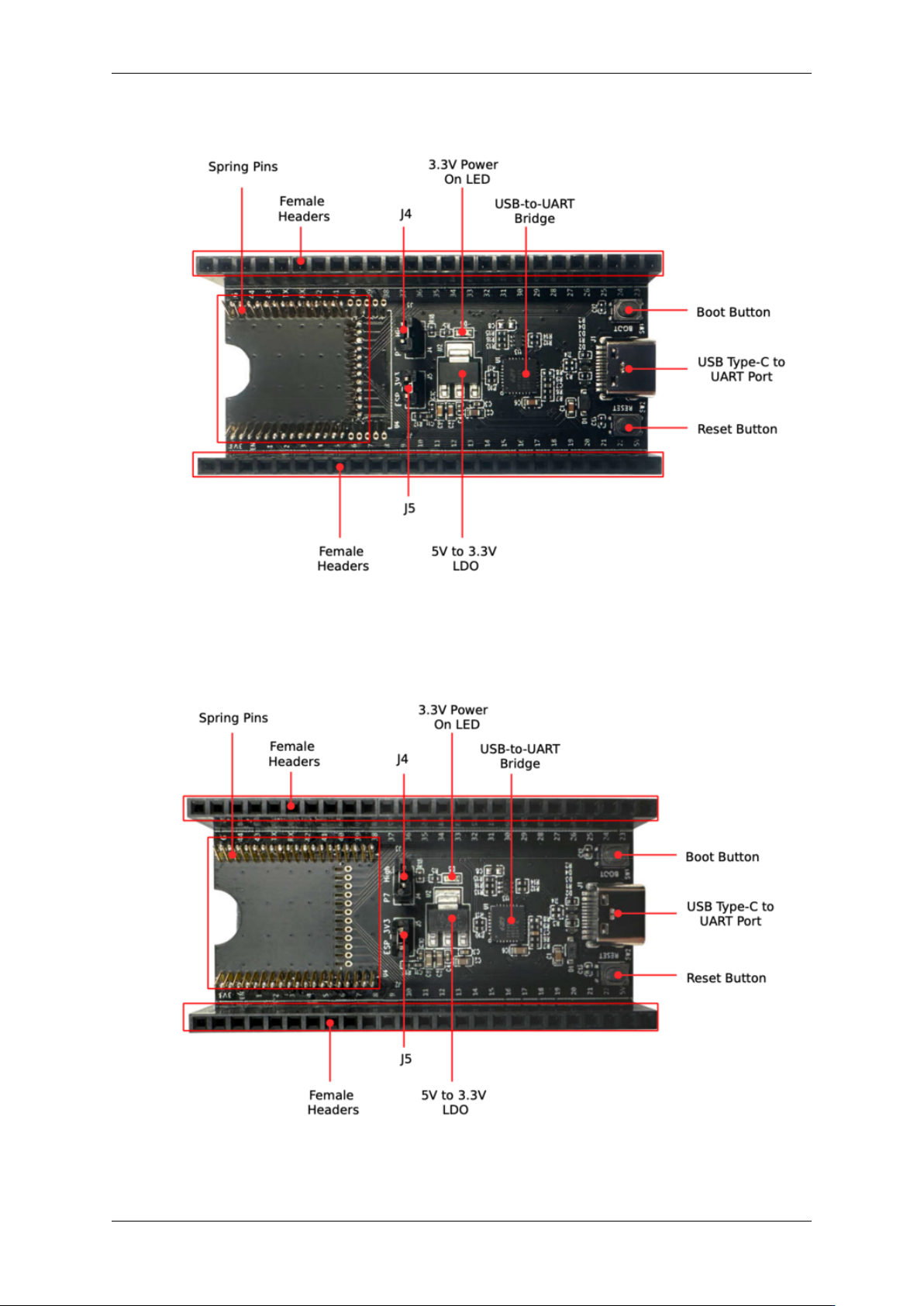

以下按照顺时针的顺序依次介绍开发板上的主要组件。
主要组件 介绍
引脚弹簧 适配模组上的邮票孔，用于连接和固定模组。
排母 2.54 mm 排母，连接板上搭载模组的引脚。具体信息请参见管脚描述
小节。
J4 用于选择 strapping 管脚状态，具体描述请见strapping 管脚状态选择 小
节。
3.3 V 电源指示 LED 开发板使用 USB 或供电电源通电后，该指示灯亮起。
USB-to-UART 桥接器 单芯片 USB 转 UART 桥接器，可提供高达 3 Mbps 的传输速率。
Boot 键 下载按键。按住 Boot 键的同时按一下 EN 键进入“固件下载”模式，
通过串口下载固件。
USB Type-C 转 UART 接口 可用作开发板的供电接口，也可作为通信接口，通过板载 USB 转 UART
桥接器与芯片通信。
Reset 键 复位按键。
5V 转 3.3V LDO 低压差线型稳压器 (LDO)。
J5 用于测量电流，具体描述请见测量电流 小节。
3.1.2 应用程序开发
通电前，请确保 ESP-Module-Prog-1(R) 完好无损。
