Chapter 5. ESP-Module-P rog-SUB-01&04 图 1: ESP-Module-P rog-SUB-01&04 Esp ress if System s 40 Submit Document Feedback Rel ease master
Chapter 5
ESP-Module-Prog-SUB-01&04
ESP-Module-Prog-SUB-01&04 是专为模组设计的烧录子板，无需将模组与电源和信号线焊接便可进行烧
录。
备注: 作为子板，ESP-Module-Prog-SUB-01&04 无法单独使用，需搭配底板 ESP-Module-Prog-1 或 ESP-
Module-Prog-1R 共同使用。
有关底板的详细信息，请参见ESP-Module-Prog-1(R)。
ESP-Module-Prog-SUB-01&04 用于适配部分 ESP8684-WROOM 及 ESP8685-WROOM 系列模组，请参见适
配模组列表。
5.1 ESP-Module-Prog-SUB-01&04
本指南将帮助您快速上手 ESP-Module-Prog-SUB-01&04，并提供该款开发板的详细信息。有关底板及其
他子板的详细信息，请点击下方链接，查看对应的用户指南。
• ESP-Module-Prog-1(R)
• ESP-Module-Prog-SUB-02
本指南包括如下内容：
• 开发板概述：简要介绍了开发板的软件和硬件。
• 应用程序开发：介绍了应用程序开发过程中的软硬件设置。
• 硬件参考：详细介绍了开发板的硬件。
• 样品获取：如何获取样品。
• 相关文档：列出了相关文档的链接。
• 免责声明和版权公告: 链接到免责声明和版权公告。
5.1.1 开发板概述
ESP-Module-Prog-SUB-01&04 是专为模组设计的烧录子板，无需将模组与电源和信号线焊接便可进行烧
录。搭载模组后，可作为类似 ESP32-DevKitC 的小型开发板使用。需注意，作为子板，ESP-Module-Prog-
SUB-01&04 无法单独使用，需搭配底板 ESP-Module-Prog-1 或 ESP-Module-Prog-1R 共同使用。
•ESP-Module-Prog-SUB-01&04 适配的乐鑫模组如下：
– ESP8685-WROOM-01
– ESP8684-WROOM-01C
– ESP8685-WROOM-04
39
Chapter 5. ESP-Module-Prog-SUB-01&04
– ESP8684-WROOM-04C
有关上述模组的详细信息，请参考 乐鑫系列模组。
组件介绍

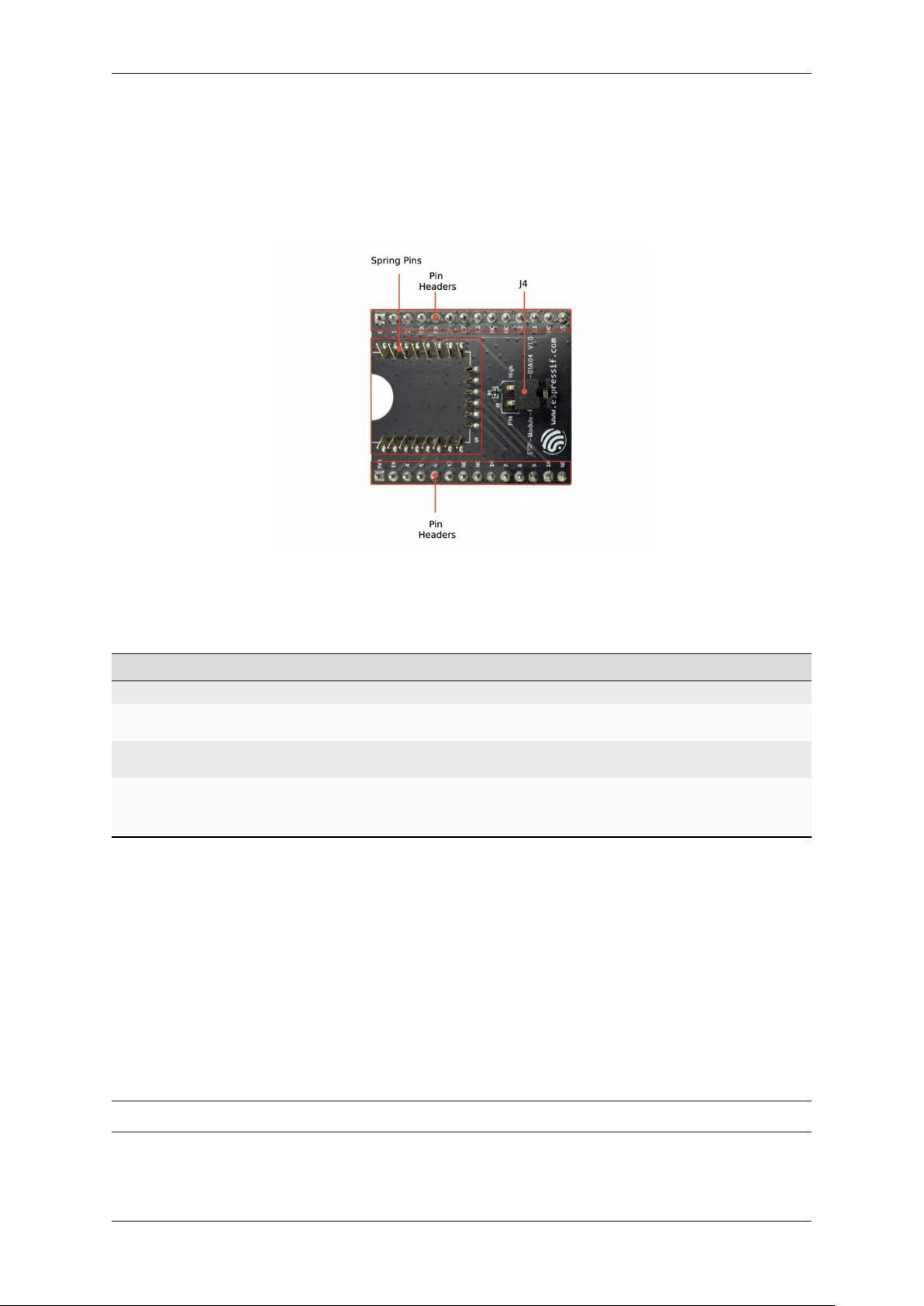

图 2: ESP-Module-Prog-SUB-01&04 - 正面
以下按照顺时针的顺序依次介绍开发板上的主要组件。
主要组件 介绍
引脚弹簧 适配模组上的邮票孔，用于连接和固定模组。
排针 2.54 mm 排针，连接板上搭载模组的引脚，并用于插接至底板。具体信
息请参见管脚描述 小节。
J4 用于选择 strapping 管脚状态。具体信息请参见strapping 管脚状态选择
小节。
ESP-Module-Prog-1(R) ESP-Module-Prog-1 和 ESP-Module-Prog-1R（R 代表 WROVER 模组）是
乐鑫专为模组设计的两款烧录底板。有关底板的详细信息，请参见ESP-
Module-Prog-1(R)。
5.1.2 应用程序开发
通电前，请确保 ESP-Module-Prog-SUB-01&04 及底板完好无损。
必备硬件
• 任选一款上述所列的乐鑫模组
• USB-A 转 USB-C 数据线
• 电脑（Windows、Linux 或 macOS）
• ESP-Module-Prog-1 或 ESP-Module-Prog-1R 底板
备注: 请确保使用适当的 USB 数据线。部分数据线仅可用于充电，无法用于数据传输和程序烧录。
