Anhang D, Aufbau und Verwendung des Höhensensors
Der optionale Höhensensor erkennt jegliche Abweichungen von den ursprünglich eingestellten Programmwerten der
Nullpunkt-Höhe zum Werkstück. Wenn sich die Höhe zum Werkstück ändert, erkennt das System die neue Höhe
und stellt das Programm entsprechend ein.
[Height Sensor]
01 Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
Menüpunkt Beschreibung
01 Setup Wird verwendet, um die Parameter des Höhensensors einzustellen.
Parameter Beschreibung
Sensor Input
(Sensoreingang)
Zugewiesene Nummer des Eingangs, an den das Sensorkabel
angeschlossen wird.
Standard: 0
Wertebereich: 1-8
Probe Output (Fühler-
Ausgang)
Zugewiesene Nummer des Ausgangs, an den das Kabel des Fühlers
angeschlossen wird.
Standard: 0
Wertebereich: 1-8
Detect Speed
(Suchgeschwindigkeit)
Der Verfahrbereich in Z, in dem der Sensor die Z-Höhe erkennt.
Standard: 5 (mm/s)
Wertebereich: 1–20 (mm/s)
Travel Limit
(Verfahrbereich)
Der Verfahrbereich in Z, in dem der Sensor die Z-Höhe erkennt.
Standard: 10 (mm)
Wertebereich: 1–100 (mm)
02 Sensor Position Wird verwendet, um die XYZ Position des Höhensensors anzuzeigen oder zu ändern.
03 Initial Height Detect Wird verwendet, um einen Referenzwert für die Höhe zum Werkstück anzuzeigen
oder hinzuzufügen, an dem sich das System bei der Prüfung des Nullpunktes an einer
bestimmten Stelle auf einem Werkstück orientiert.
04 Offset Program Wird verwendet, um alle Nullpunkt-Höhenwerte eines vorhandenen Programms zu
aktualisieren.
E Series Automatisiertes Dosiersystem
131
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einstellen des Höhensensors
VORAUSSETZUNGEN
Der Höhensensor ist installiert und das Kabel mit dem E/A-Anschluss verbunden. Lesen Sie die mitgelieferte
Anleitung des Höhensensors.
Das System ist richtig eingerichtet. Siehe “Setup” auf Seite 34.
Ein Test-Werkstück wurde auf der Fixierplatte oder Arbeitsfläche positioniert.
# Tastenfolge Schritt Display Programmierhandgerät
1
> > >
• Drücken Sie F1.
• Bewegen Sie sich auf/abwärts zu
LERNEN/AUSFÜHREN.
• Drücken Sie ENTER.
• Drücken Sie HOME. Falls Sie
dazu aufgefordert werden, geben
Sie ein Passwort ein.
Das System öffnet die letzte
Programmnummer, die vor dem
Herunterfahren bearbeitet worden
ist.
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
> >
• Drücken Sie SETUP.
• Bewegen Sie sich auf/abwärts zu
HÖHENSENSOR.
• Drücken Sie ENTER.
[SETUP] 3/3
15 Measurement Unit
16 Password Setup
17 Remote Command
18*Height Sensor
19 Language
20 System Information
3
>
• Bewegen Sie sich auf/abwärts zu
SETUP.
• Drücken Sie ENTER.
[Height Sensor]
01*Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
4
> > >
• Nutzen Sie die Auf/Abwärts-
Tasten und die ENTER Taste, um
die folgenden Werte einzugeben:
- Sensoreingang: Wie an Ihrem
System angeschlossen
- Fühler-Ausgang: Wie an Ihrem
System angeschlossen
- Geschwindigkeit erkennen: 5
- Verfahrgrenze: 20
• Drücken Sie F1.
Height Sensor Setup
------------------------------
Sensor Input 8
Probe Output 8
Detect Speed 5 mm/s
Travel Limit 20 mm
[F1] OK
Fortsetzung auf der nächsten Seite
Anhang D, Aufbau und Verwendung des Höhensensors
(Fortsetzung)
E Series Automatisiertes Dosiersystem
132
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang D, Aufbau und Verwendung des Höhensensors
(Fortsetzung)

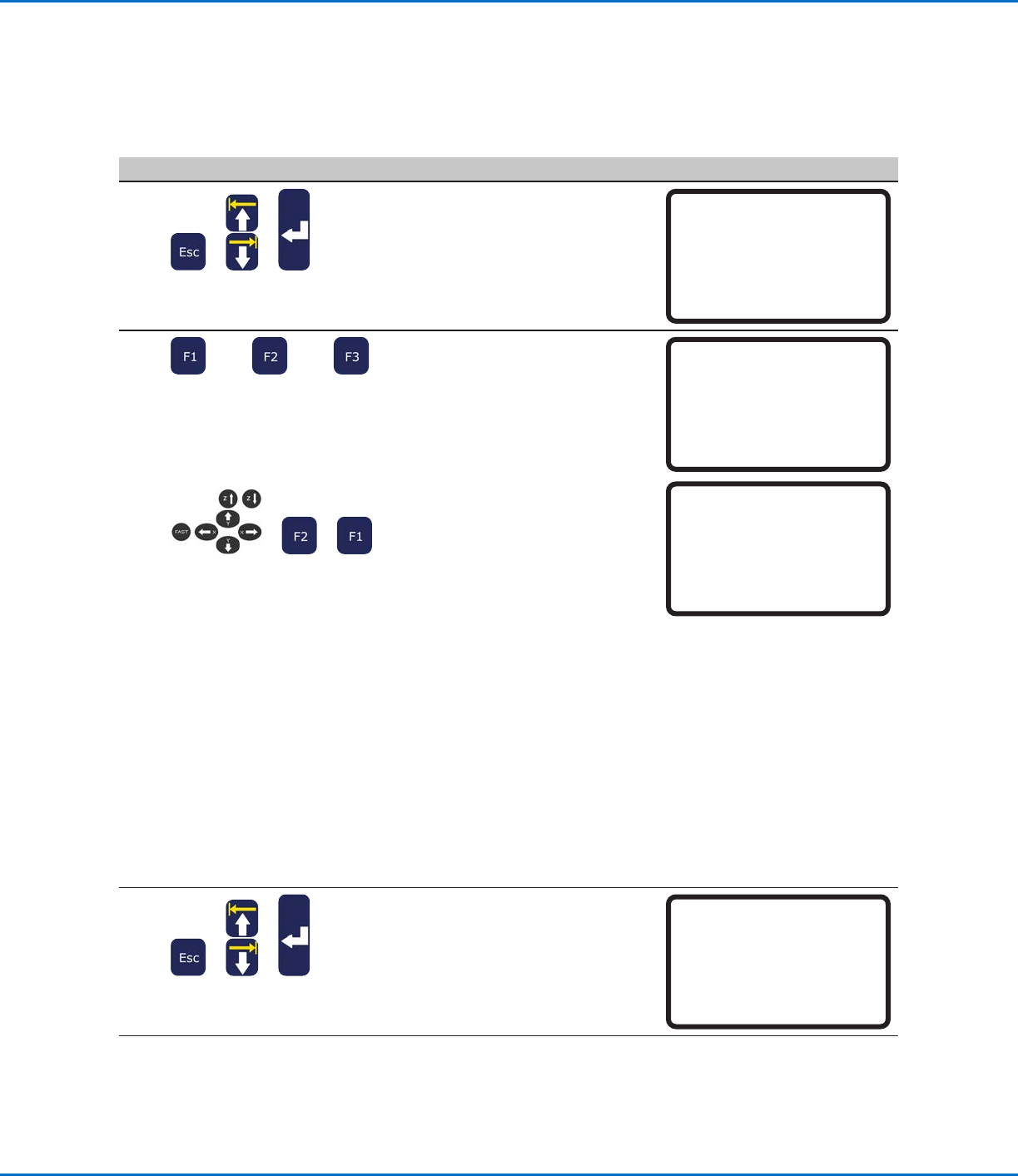

Einstellen des Höhensensors (Fortsetzung)
# Tastenfolge Schritt Display Programmierhandgerät
5
> >
• Drücken Sie ESC, um
zum Höhensensor Menü
zurückzukehren.
• Bewegen Sie sich auf/abwärts zu
SENSORPOSITION
• • Drücken Sie ENTER.
[Height Sensor]
01 Setup
02*Sensor Position
03 Initial Height Detect
04 Offset Program
6
oder oder
> >
• Im Menü Sensorposition wählen
Sie einen der folgenden Punkte:
- Drücken Sie F1, um die
momentane XYZ Position
des Höhensensorfühlers zu
akzeptieren.
- Drücken Sie F2, um den
Höhensensorfühler an die
programmierte XYZ Position zu
bewegen.
- Drücken Sie F3 und nutzen
Sie dann die Pfeiltasten, um
den Fühler an die gewünschte
XYZ Position zu bewegen.
Drücken Sie F2, um den Fühler
je nach Bedarf abzusenken
oder anzuheben. (Wenn die
Nadel angehoben wird, ist
der Sensorstatus 0; wenn
die Nadel abgesenkt wird, ist
der Sensorstatus 1). Drücken
Sie F1, um die Position zu
speichern.
HINWEIS: Die Nadel sollte über
einer geeigneten Stelle eines
Werkstückes positioniert werden
(eine freie Stelle, die die Nadel
gefahrlos berühren kann), um den
Höhensensor zu testen.
Sensor Position
------------------------------
X: 000.00 mm
Y: 000.00 mm
Z: 000.00 mm
[F1] OK [F2] Move [F3] Jog
Sensor Position
------------------------------
Jog sensor to position
Sensor status x
------------------------------
[F1] OK [F2] Probe
7
> >
• Drücken Sie ESC, um
zum Höhensensormenü
zurückzukehren.
• Bewegen Sie sich auf/abwärts, zu
HÖHENERKENNUNG STARTEN.
• Drücken Sie ENTER.
[Height Sensor]
01 Setup
02 Sensor Position
03*Initial Height Detect
04 Offset Program
Fortsetzung auf der nächsten Seite
