Verwenden der Höhensensorfunktion
VORAUSSETZUNGEN
Das System ist richtig eingerichtet. Siehe “Setup” auf Seite 34.
Der Höhensensor ist installiert, aktiviert und eingestellt. Siehe “Einrichtung des Höhensensors” auf Seite 130.
Das zu bearbeitende Programm, in dem Sie die Höhensensorfunktion nutzen wollen, ist geöffnet.

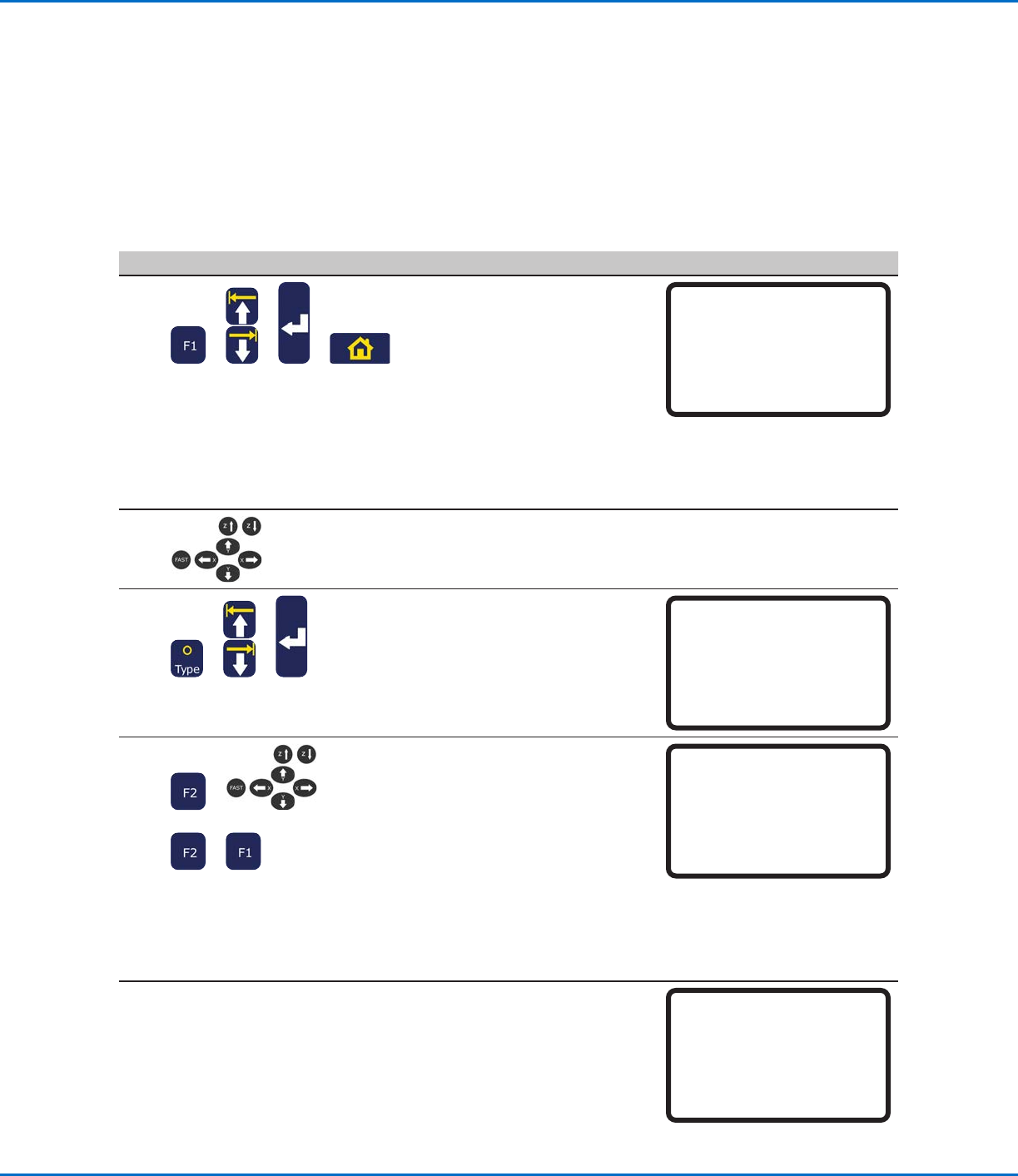

# Tastenfolge Schritt Display Programmierhandgerät
1
> > >
• Drücken Sie F1.
• Bewegen Sie sich auf/abwärts zu
LERNEN/AUSFÜHREN.
• Drücken Sie ENTER.
• Drücken Sie HOME. Falls Sie
dazu aufgefordert werden, geben
Sie ein Passwort ein.
Das System öffnet die letzte
Programmnummer, die vor dem
Ausschalten bearbeitet worden
ist.
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
• Bewegen Sie die Nadel zu der
Position, an der das System die
Höhe des Werkstückes prüfen
soll.
3
> >
• Drücken Sie TYPE.
• Bewegen Sie auf/abwärts zu
HÖHENSENSOR.
• Drücken Sie ENTER.
[TYPE] 4/4
22 Fill Area
23 Acceleration
24 Dummy Point
25 Wait Time
26 Stop Point
27 Park Position
28*Height Sensor
4
> >
>
• Drücken Sie F2, um den Fühler
abzusenken.
• Verwenden Sie die Z-Pfeiltasten,
um den Fühler an die gewünschte
XYZ-Position zu bewegen und
senken Sie dann den Fühler ca.
10 mm (0,4”) über der Position
ab.
• Drücken Sie F2, um den Fühler
anzuheben.
• Drücken Sie F1, um den Wert zu
übernehmen.
Height Sensor
------------------------------
X: 58.42 mm
Y: 114.35 mm
Z: 10.00 mm
[F1] OK [F2]Probe [F3] Current
Das System prüft nun bei jedem
Programmstart die Höhe zum
Werkstück.
Ein Beispielprogramm ist rechts
abgebildet.
0001>Z Clearance Rel 5.000
0002 EMPTY
0003 Height Sensor
0004 EMPTY
0005 Dispense Dot 0.150
0006 Dispense Dot 0.150
0007 End Program
0008 Empty
Anhang D, Aufbau und Verwendung des Höhensensors
(Fortsetzung)
E Series Automatisiertes Dosiersystem
135
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

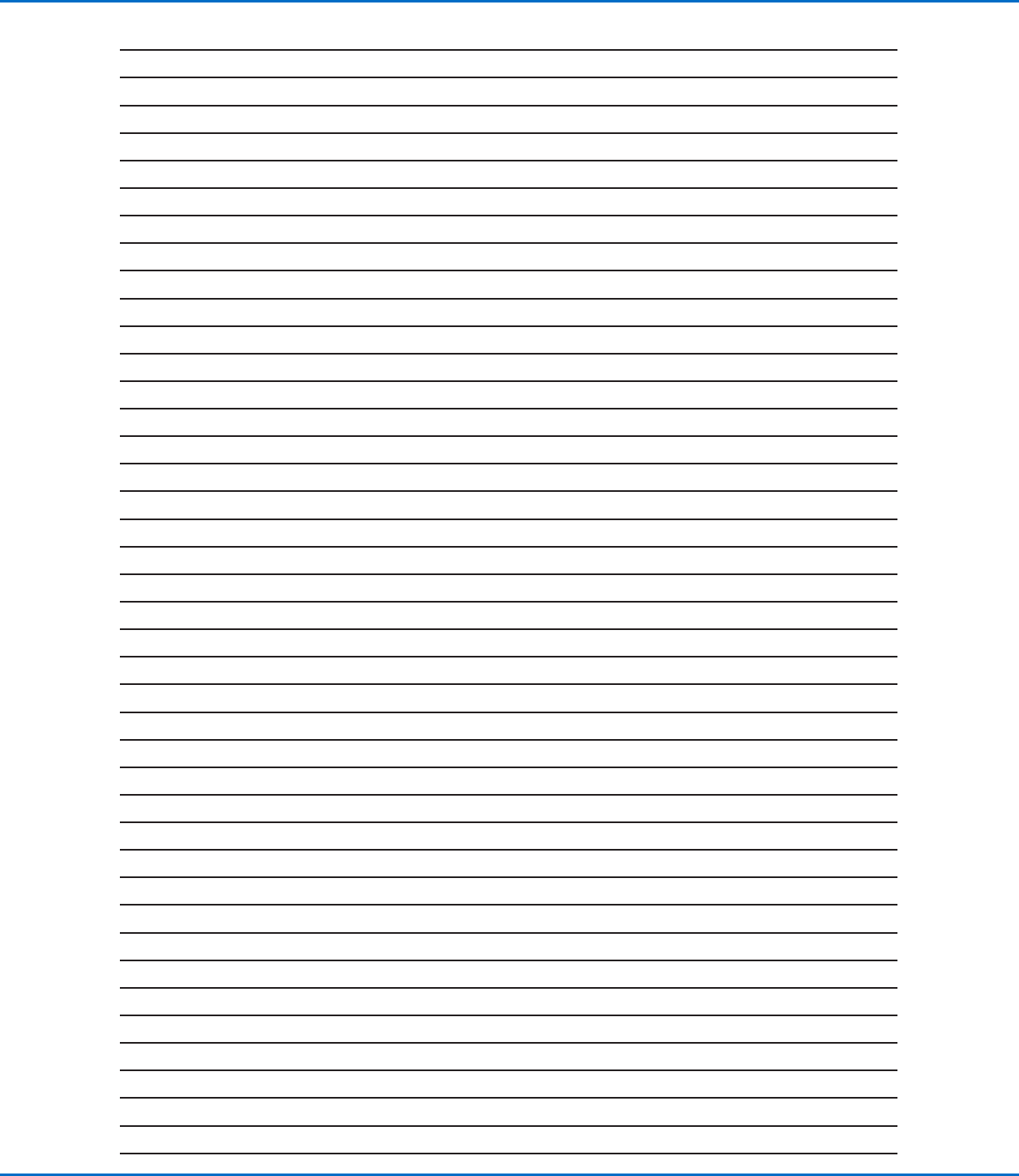

Notizen
