E Series Automatisiertes Dosiersystem
71
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

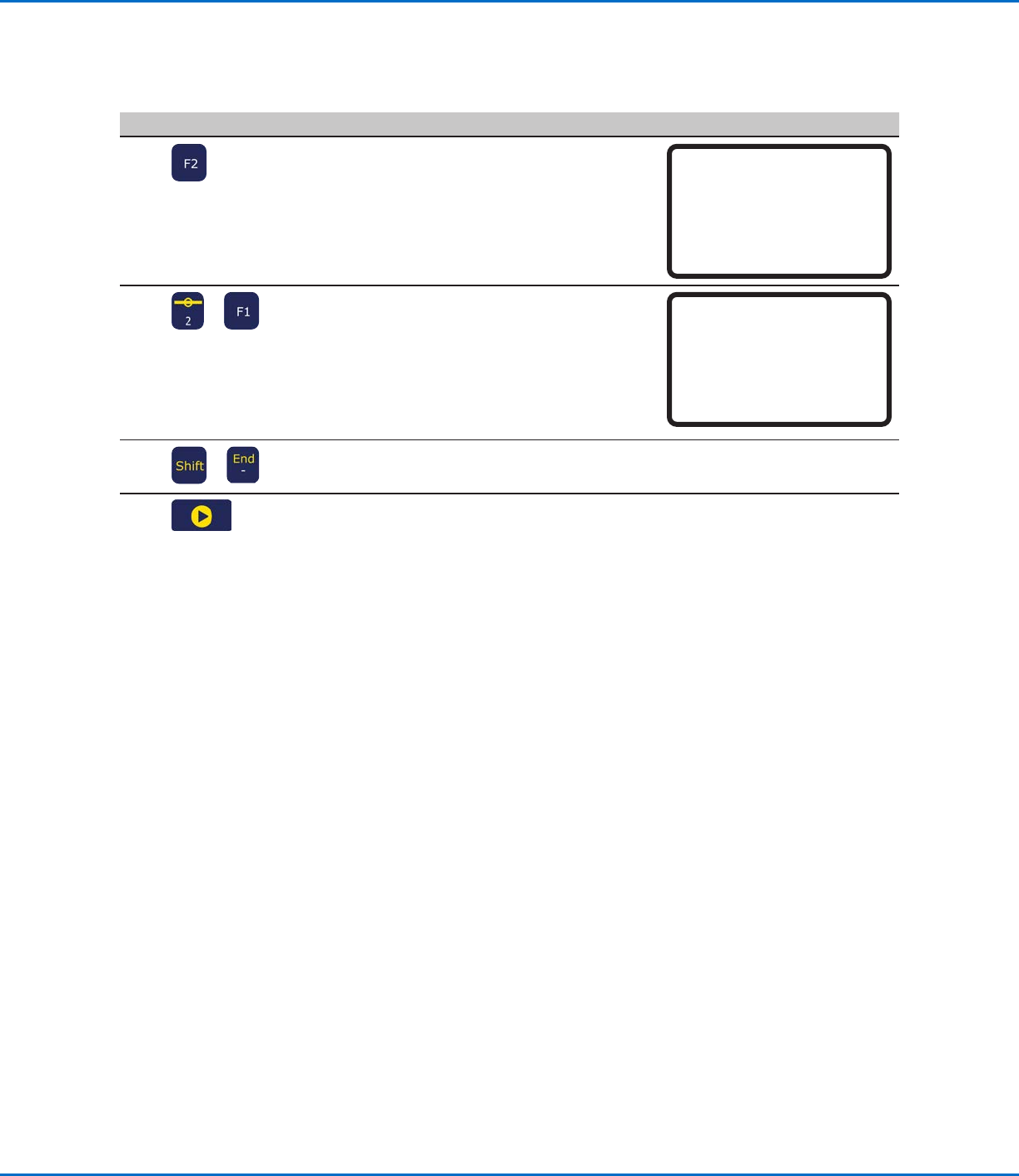

# Tastenfolge Schritt Display Programmierhandgerät
6
• Drücken Sie F2, um zum nächsten
Bildschirm zu gelangen.
Step & Repeat 2D 1/2
----------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
[F1] OK [F2] Next
7
>
• Geben Sie 2 in das Column Feld ein.
• Geben Sie 2 in das Row Feld ein.
• Geben Sie die Labelnummer von Schritt
1 bei Goto Label (in diesem Beispiel 2)
ein.
• Drücken Sie F1 zum Speichern und
Schließen.
Step & Repeat 2D 2/2
----------------------------
Column (X): 2
Row (Y): 2
Path S(1)/N(2): 1
Goto Label: 2
[F1] OK [F2] Next
8
>
• Drücken Sie SHIFT > END, um das
Programmende zu markieren.
9
• Drücken Sie START, um das Programm
auszuführen.
Erstellen von Mustern (Fortsetzung)
Wie dosiert man mehrere Punkte in einer Reihe (Step & Repeat)? (Fortsetzung)
E Series Automatisiertes Dosiersystem
72
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kalibrierung der Düsenhöhe
Die Düsenhöhe ist der Abstand zwischen der Düse und der Oberfläche der Fixierplatte. Die Düsenhöhe muss richtig
kalibriert werden, um leichte Änderungen in der Höhe ausgleichen zu können, die bei Änderungen am System
auftreten können, hauptsächlich beim Auswechseln/Austauschen der Dosiernadel oder Dosierdüse.
HINWEIS: Informationen, wann Sie die Düsenhöhe kalibrieren müssen, finden Sie unter “Über die Düsenhöhe” auf
Seite21.
Systeme ohne Nadelausrichter
Wenn Ihr System nicht über den optionalen Nadelausrichter verfügt, befolgen Sie diese Schritte, um die Nadelhöhe
zu kalibrieren und dann die Nadelhöhe nach einem gleichartigen Dosiernadelwechsel manuell neu zu kalibrieren.
HINWEIS: Der optionale Nadelausrichter kann an ein bestehendes System angebaut werden. Siehe
“Nadelausrichtung” auf Seite 81.
Erstellen Sie einen Kalibrierpunkt (Ersteinrichtung der Nadelausrichtung)
Das System verwendet einen Kalibrierpunkt für die Nadelausrichtungsfunktion für die Neukalibrierung der
Düsenhöhe nach einem baugleichen Düsenwechsel.
VORAUSSETZUNGEN
Das System befindet sich im Programmiermodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite46.

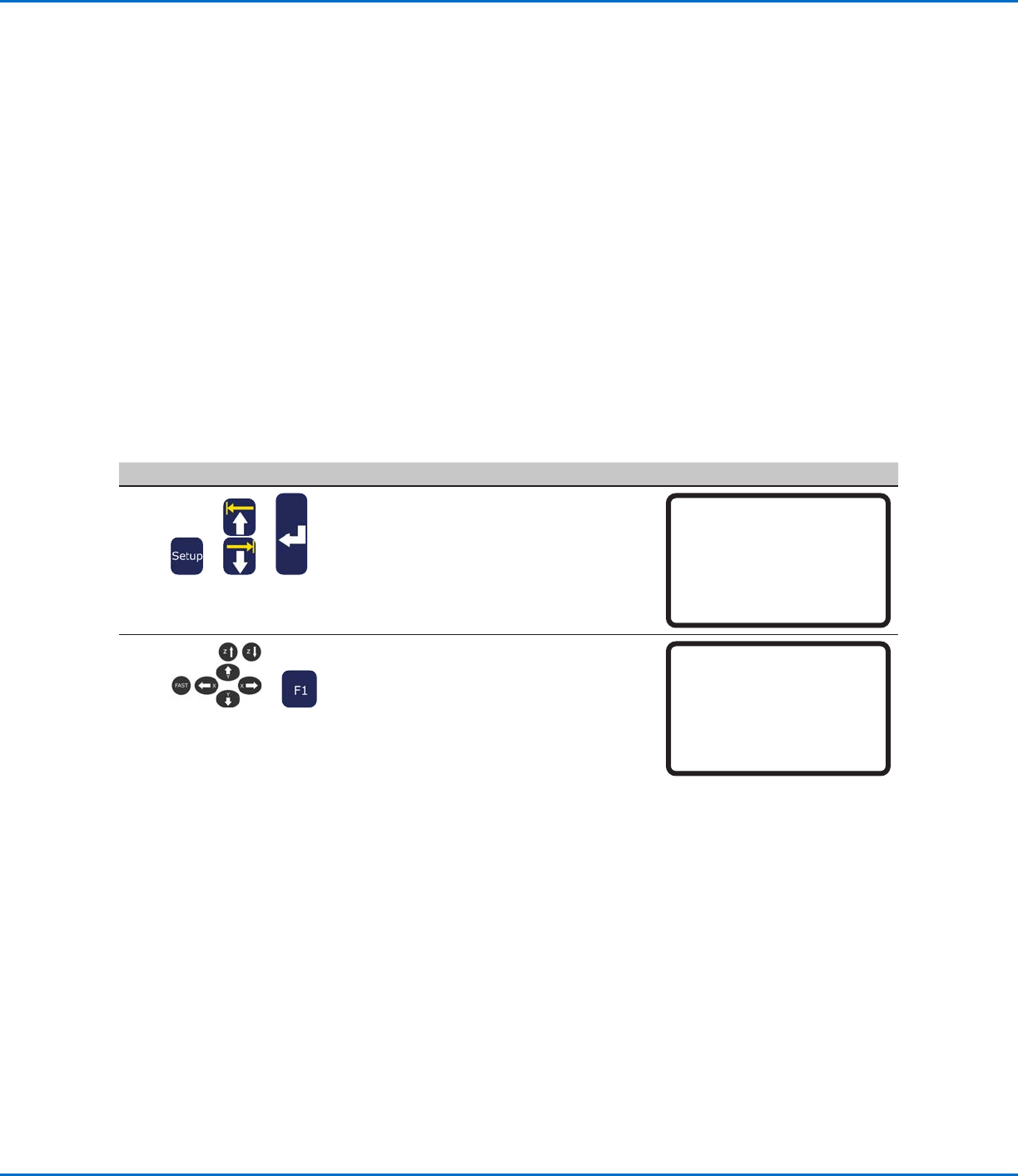

# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie SETUP.
• Bewegen Sie sich auf-/abwärts zu
CALIBRATION POINT.
• Drücken Sie ENTER.
[SETUP] 1/3
01 XY Move Speed
02 Z Move Speed
03 Point to Point Arc Jump
04 Park Position
05*Calibration Point
06 Mark Points
07 Program Output Status
2
>
• Fahren Sie die Düse soweit nach unten,
bis Sie sich so nah wie möglich an der
Oberfläche der Fixierplatte befindet.
• Drücken Sie F1, um die Einstellungen zu
speichern.
Calibration Point
------------------------------
Jog to position
------------------------------
[F1] OK
E Series Automatisiertes Dosiersystem
73
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Kalibrierung der Düsenhöhe (Fortsetzung)
Neukalibrierung der Düse (Nadelausrichtung)
VORAUSSETZUNGEN
Die Düsenhöhe ist kalibriert. Siehe “Erstellen Sie einen Kalibrierpunkt (Ersteinrichtung der Nadelausrichtung)” auf
Seite72.
# Tastenfolge Schritt Display Programmierhandgerät
1
> >
• Drücken Sie F1.
• Bewegen Sie sich auf-/abwärts zu
NEEDLE ADJUST.
• Drücken Sie ENTER.
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05*Needle Adjust
06 Auto Needle Adjust
2
• Drücken Sie ENTER.
Die Dosierdüse bewegt sich zum
benutzerdefinierten Kalibrierpunkt.
HINWEIS: Die Düse wird 5 mm (0.2")
höher sein als der kalibrierte Punkt, um
ein mögliches Aufsetzen der Düse zu
verhindern.
Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
>
• Bewegen Sie die Düse, bis sie sich
mittig über dem Kalibrierpunkt befindet.
• Drücken Sie ENTER.
Das System passt das Dosierprogramm
an die neu kalibrierte Nadelhöhe an.
Needle Adjust
------------------------------
Jog tip over calibration point
------------------------------
[ENTER]
