E Series Automatisiertes Dosiersystem
78
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb
Nachdem das System installiert und programmiert wurde, sind die einzigen erforderlichen Aktionen des Bedieners
das Einschalten des Systems, das Ausführen des Programms für das Werkstück und das Ausschalten des Systems
am Ende der Arbeitsperiode.
Starten des Systems für eine Routineoperation

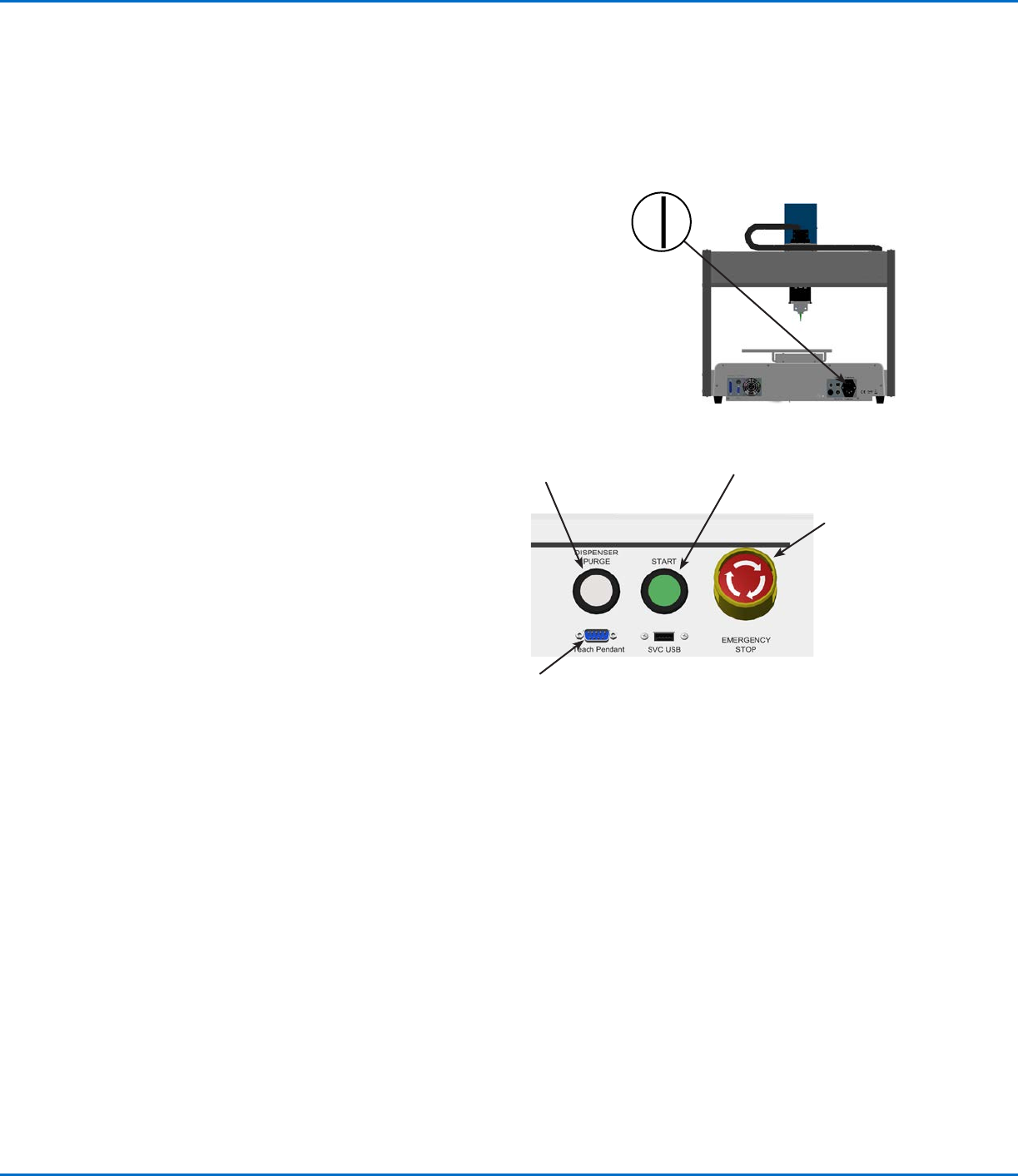

1. Verbinden Sie das Programmierhandgerät mit dem zugehörigen
Anschluss auf der Vorderseite des Roboters.
2. Schalten Sie den Roboter ein.
3. Schalten Sie das Dosiersystem inklusive Controller ein. Beachten Sie
falls nötig die Bedienungsanleitungen des Dosierzubehörs.
4. Öffnen Sie das Dosierprogramm. Siehe “Wie öffnet und bearbeitet
man ein Programm” auf Seite47.
HINWEIS: Um ein Programm durch Scannen eines Barcodes
auszuführen, siehe “Ausführen eines Programms durch Scannen
eines Barcodes” unten.
5. Positionieren Sie das Werkstück ordnungsgemäß auf der Fixierplatte.
6. Drücken Sie die START Taste auf der
Vorderseite des Roboters.
7. Wenn nötig, schauen Sie zum
Wiederbefüllen des Dosierers in die
Anleitungen des Dosiersystems.
8. Im Falle eines Notfalls, drücken Sie
den Not-Aus Schalter.
HINWEIS: Wenn der Not-Aus
Schalter gedrückt wird, sind alle
Achsen stromlos. Nach RESET-
und HOME-Taste bewegt sich der
Roboter zur Home Position (0, 0, 0).
Not-Aus-Schalter
Starttaste
Spültaste für
Dosiergerät
Anschluss
Programmierhandgerät
Ausführen eines Programms durch Scannen eines Barcodes
VORAUSSETZUNGEN
Ein Barcode Scanner ist mit dem SVC USB Anschluss auf der Vorderseite des Roboters verbunden.
Ein Programm zur Verwendung mit Barcode Scannen wurde erstellt und benannt.
Ein Barcode, der den Programmnamen enthält, wurde generiert.
Barcode Scannen ist aktiviert. Siehe “Einrichten des Barcode Scans” auf Seite44.
Das System befindet sich im Betriebsmodus. Siehe “Wechsel vom Betriebs- in den Programmiermodus” auf
Seite46.
1. Positionieren Sie das Werkstück auf der Fixerplatte.
2. Verwenden Sie den Barcode Scanner, um den Barcode auf das auszuführende Dosierprogramm zu scannen.
Das System öffnet das Programm und führt es aus.
E Series Automatisiertes Dosiersystem
79
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betrieb (Fortsetzung)
Pause während eines Dosierzyklus
Drücken Sie jederzeit START, wenn Sie das System während eines Dosierzyklus pausieren möchten; die Düse
bewegt sich dabei an die unter Pausen Status angegebene Position oder stoppt am nächsten Programmpunkt.
HINWEIS: Wenn das System pausiert wird, während der Dosierer geöffnet ist, schaltet das System den Dosierer aus
und wahrt damit die Integrität des Musters.
Reinigen des Systems
Um das Dosierventil zu reinigen, drücken Sie die Dosierer Reinigungstaste (DISPENSER PURGE button).
HINWEIS: Sie können das System so einstellen, dass es sich automatisch reinigt. Siehe “Automatische Reinigung”
auf Seite41.
Ausschalten des Systems
1. Sehen Sie sich die System Betriebsanleitung an, um das System herunterzufahren.
2. Schalten Sie den Roboter aus.

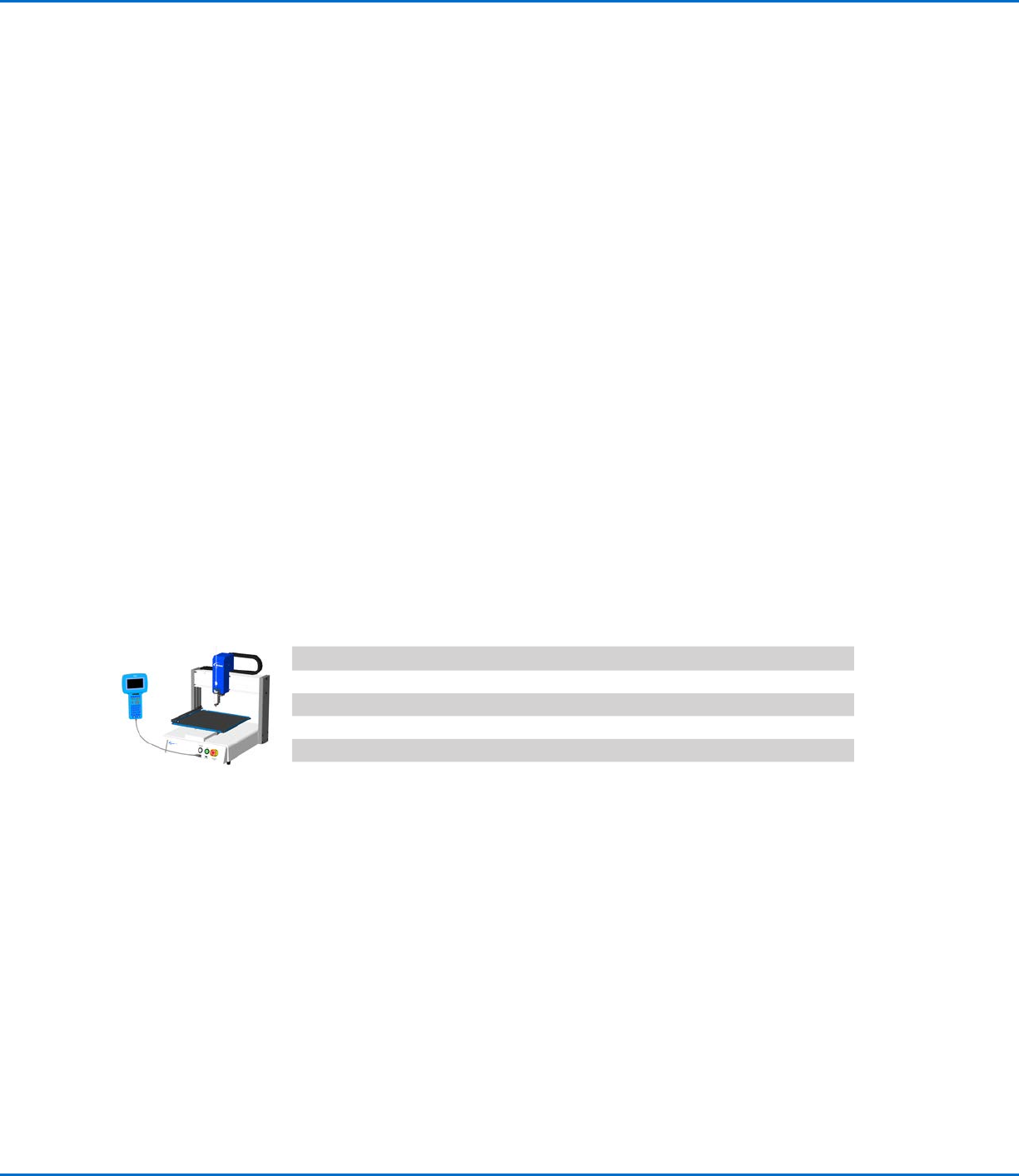

Artikelnr.
Artikelnr. Art.-Nr. Europa*
Beschreibung
7360852 7361345 Roboter, E2, 200 x 200 x 50 mm (8 x 8 x 2”)
7360853 7361346 Roboter, E3, 300 x 300 x 100 mm (12 x 12 x 4”)
7360854 7361347 Roboter, E4, 400 x 400 x 100 mm (16 x 16 x 4”)
7360855 7361348 Roboter, E5, 500 x 500 x 150 mm (20 x 20 x 6”)
7362101 7362102 Roboter, E6, 620 x 500 x 150 mm (24 x 20 x 6”)
*Diese entsprechen den europäischen Sicherheitsvorschriften.
E Series Automatisiertes Dosiersystem
80
www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

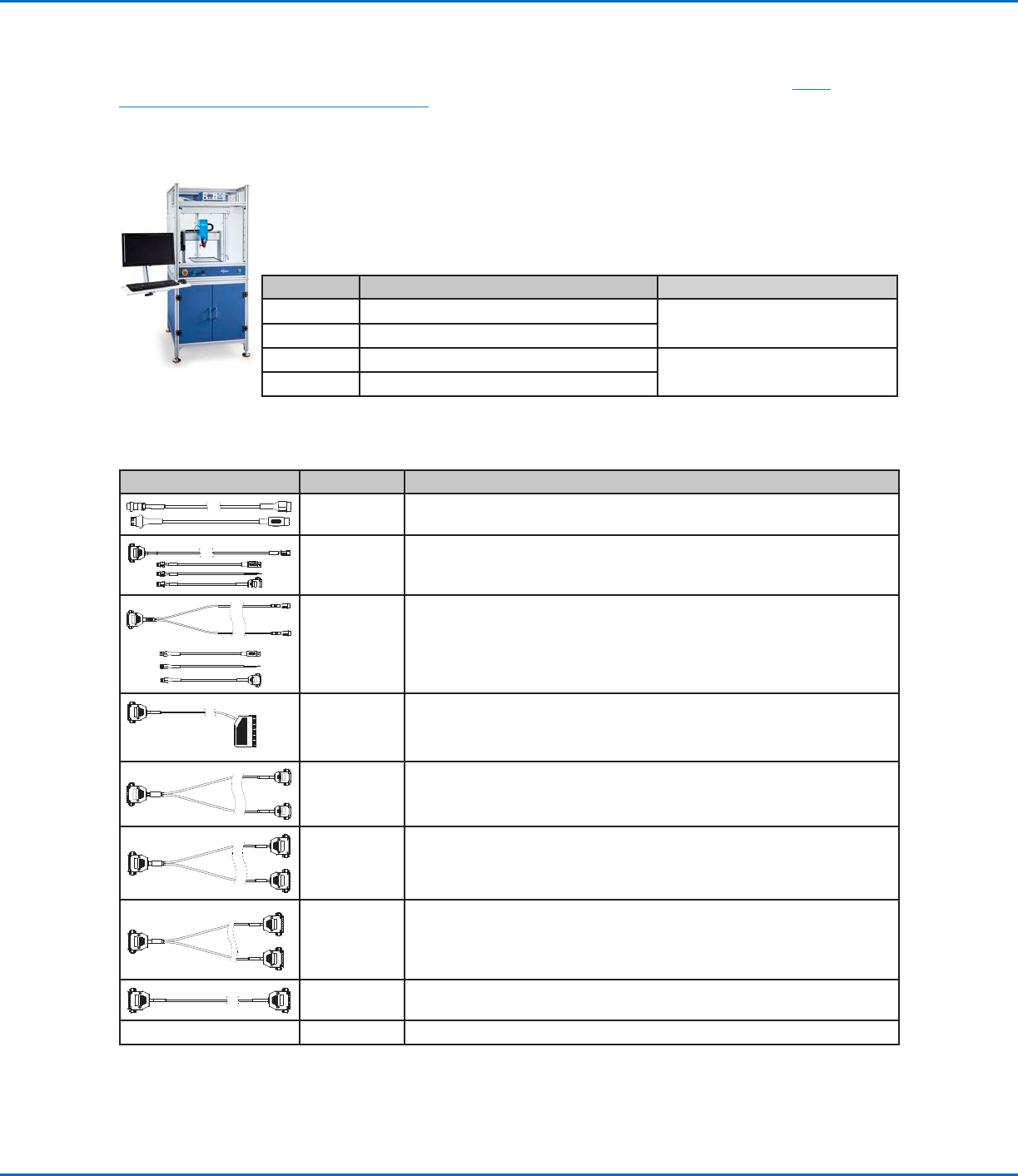

Zubehör
HINWEIS: Für Ersatzteile sehen Sie sich die verfügbaren Roboterinstandhaltungsanweisungen unter www.
nordsonefd.com/DE_RobotMaintenanceGuide an.
Sicherheitsgehäuse
Die Schutzgehäuse von NordsonEFD vervollständigen unsere Produktreihe der
automatisierten Dosiersysteme. Externe Dosierkontrolle, eine Sicherheits-Lichtschranke und
ein eingebauter Schaltschrank mit Kabelkanälen sorgen für die sichere Einrichtung, damit diese
der CE entsprechenden Gehäuse vollständig mit der EU Maschinenrichtlinie 2006/42/EC
übereinstimmen.
Artikel-Nr.: Beschreibung Kompatible Rotobermodelle
7362738
Kleines Sicherheitsgehäuse
E2, E3
7362766
Kleines Sicherheitsgehäuse, Europa
7362739
Großes Sicherheitsgehäuse
E4, E5
7362767
Großes Sicherheitsgehäuse, Europa
Vorkonfigurierte Ausgangskabel
Teil Artikel-Nr.: Beschreibung
7360551 Standardkabel, um das Dosiergerät an den Roboter anzuschließen
7360761
Einzelkabel, um den Dosierer an den Roboter anzuschließen (bietet
verschiedene Anschlussarten, an die verschiedene Dosierer/Kontroller
angeschlossen werden können)
7360554
Doppelkabel, um bis zu zwei Dosierer/Kontroller mit dem Roboter zu
verbinden
:
7362573
I/O Interfacekabel zwischen Roboter und ValveMate
™
8000 für alle 4
Kanäle
7360558
Doppelkabel für bis zu zwei PICO DCON Treiber oder zwei PICO
Toµch
™
Kontroller
7362356
Roboter Verbindungskabel für bis zu zwei Liquidyn
®
V10
Steuereinheiten
7362357
Roboter Verbindungskabel für bis zu zwei Liquidyn V200
Steuereinheiten
7362373 Roboter Einzelverbindungskabel für einen Liquidyn V200 Kontroller
n. v. 7015086 DB9 serielles Verbindungskabel (für RS232 Anschluss)
