Traceability - Systemkomponenten und Leistungsmerkmale
Trace Service Server Systemkomponenten
SIPLACE Traceability 3.3 15
5 Traceability - Systemkomponenten und
Leistungsmerkmale
5.1 Systemkomponenten
Mit SIPLACE Trace Service werden Traceability-Daten weiterverarbeitet. Diese Daten werden von Sta-
tionen und Liniensoftware importiert und in der Traceability-Datenbank gespeichert, als XML-Dateien
exportiert oder über die OIB-Schnittstelle zur Verfügung gestellt. Die Traceability-Datenbank kann über
den Trace Monitor visualisiert werden.

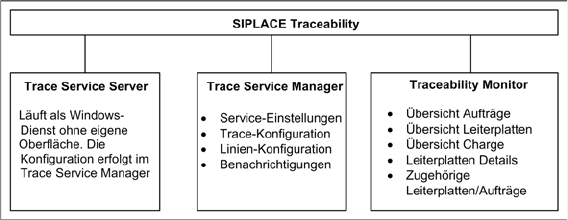

SIPLACE Traceability besteht aus drei Komponenten:
▪ Trace Service Server:
zur Generierung und zum Export der Daten
▪ Trace Service Manager:
zur Konfiguration des Trace Service Servers
▪ Trace Monitor:
zur Visualisierung und Suche der erfassten Traceability-Daten
Der Trace Host Service existiert nicht mehr. Seine Funktionalität wird vom Trace Service übernommen.
Die Daten werden direkt in die Datenbank exportiert ohne den Umweg über das Dateisystem.
Alle Komponenten des SIPLACE Trace Service werden bei der Installation automatisch auf demselben
Computer installiert. Die Trace Monitor-Web-Applikation wird mit Hilfe des Trace Monitor-Konfigura-
tions-Tools generiert, das separat auf einem beliebigen Computer installiert werden kann.
Zusätzlich zum Trace Monitor kann die Traceability Option für SIPLACE Explorer installiert werden. Vor
dieser Installation muss das Produkt SIPLACE Explorer installiert und aktiviert worden sein. So wird die
Anzeige und Suche nach aufgezeichneten Traceability-Daten ermöglicht.
5.1.1 Trace Service Server
Bei maschinenbasierter Traceability importiert der Trace Service Server die Traceability-Daten von den
Stationen. Ab SW 70x generiert der Trace Service Server die Daten. Die Traceability-Daten werden ex-
portiert:
▪ In die Trace-Datenbank (die im Trace Service Manager konfiguriert ist)
▪ An die OIB-Schnittstelle (siehe die OIB SDK für Details)
▪ Ins Dateisystem (als XML-Dateien)
Die Einstellungen bzw. Konfigurationen werden über den SIPLACE Trace Service Manager vorgenom-
men.
5.1.2 Trace Service Manager
Über die Bedienoberfläche des Trace Service Managers werden die linienspezifische Konfiguration und
weitere Optionen eingestellt.
▪ Datenbankverbindung zu SIS und Setup Center konfigurieren
▪ Exportmethode für die Traceability-Daten konfigurieren
▪ Traceability-Datenbank konfigurieren (erstellen, updaten, sichern und wiederherstellen)
▪ Linien und ihre Betriebsarten für Traceability konfigurieren
Traceability - Systemkomponenten und Leistungsmerkmale
Bedienoberfläche von SIPLACE Trace Service Trace Monitor
16 SIPLACE Traceability 3.3
5.1.3 Trace Monitor
Über den Trace Monitor werden die erfassten und abgefragten Daten visualisiert.
Der Benutzer kann über den Trace Monitor gezielte Datenabfragen starten. Hierbei kann er die Suche
nach verschiedenen Kriterien wie z.B. nach gefertigten Leiterplatten, bestückten Bauelementen, etc.
einschränken. Alle dargestellten Daten können Sie als CSV-Datei abspeichern, um diese in MS-Excel
weiter zu verarbeiten.
5.1.4 Traceability Option für SIPLACE Explorer
Die Traceability Option für SIPLACE Explorer stellt den Benutzern von SIPLACE Explorer die mit Trace
Service generierten Traceability-Daten zur Verfügung.
Dazu muss die Traceability Option auf dem SIPLACE Explorer installiert werden. Bei der Installation wird
der SIPLACE Explorer Werks-Website ein weiteres Register "Traceability" hinzugefügt. In diesem Re-
gister steht dem Benutzer die Benutzeroberfläche von Trace Monitor zur Verfügung. Der Benutzer kann
gezielte Datenabfragen starten.
5.2 Bedienoberfläche von SIPLACE Trace Service
Fehlerbehebungen
SIPLACE Traceability 3.3 17
6 Fehlerbehebungen
Fehlerbehebungen in anderen Systemen
Fehlerbehebungen in anderen Systemen, die Traceability betreffen, finden Sie in den folgenden Stati-
onssoftware Versionsbeschreibungen:
▪ Software-Versionsbeschreibung Stationssoftware 705.04
▪ Software-Versionsbeschreibung Setup Center 4.2
Fehlerbehebungen in Traceability
Gegenüber der Version Traceability 3.2 sind folgende Fehler behoben.
Fehlernummer Beschreibung
D1-63433212 Invalid format: Not supported version of tracefile
F1-61688201 Error while deserializing message" / Traceability OIB Interface
F1-61688217 TraceService ErrorReporter uses wrong installation folder
F1-62674501 Trace Monitor behandelt auftragsbezogene Trace-Daten inkorrekt
F1-62790401 Trace Monitor zeigt in Englischer Sprache schlechte Überschriften an.
F1-62917801 Linie hinzufügen: die angebotenen Linien sind unsortiert
F1-63003019 Keine Verbindung zur Station bei fehlerhafter Proxy-Konfiguration
F1-63003035 Aufsynchronisierung SSI funktioniert nicht
F1-63144807 Im Trace Monitor fehlt die Versionsangabe
F1-63342332 Trace Service erzeugt inkonsistentes Trace XML File
F1-63600101 Verbindung zu SC-DB schlägt fehl, Fehlerdetails weder angezeigt noch im LOG
F1-63600517 Fehlende Logmeldungen bei fehlendem hinteren Barcode-Scan (LBTRC)
F1-63958501 'TypeName' sollte mit dem BE-Namen gefüllt werden.
