6-34
Samsung Component Placer SM481 Administrator's Guide
<测试> 按钮
利用设置的Accept Mark Align数据检查Accept Mark。可确认设定的 Accept
Mark数据是否正确。检查成功则显示如下消息框。
住 意
在编辑“板的”对话框当中转移到另外一个画面时，自动地储存所
编辑的内容。
<更新> 按钮
保存合格标示数据后关闭“可接受标记点位置”对话框。
<取消> 按钮
不保存合格标示数据后关闭“可接受标记点位置”对话框。
6-35
Board
定义
6.6. 2D Barcode
6.6.1. 环境设置
本功能是可以与LTS(Lot Tracking System)联动使用的选项功能，使用 Barcode识别
贴装在FeederBase的Feeder的功能。
2D Barcode使用时

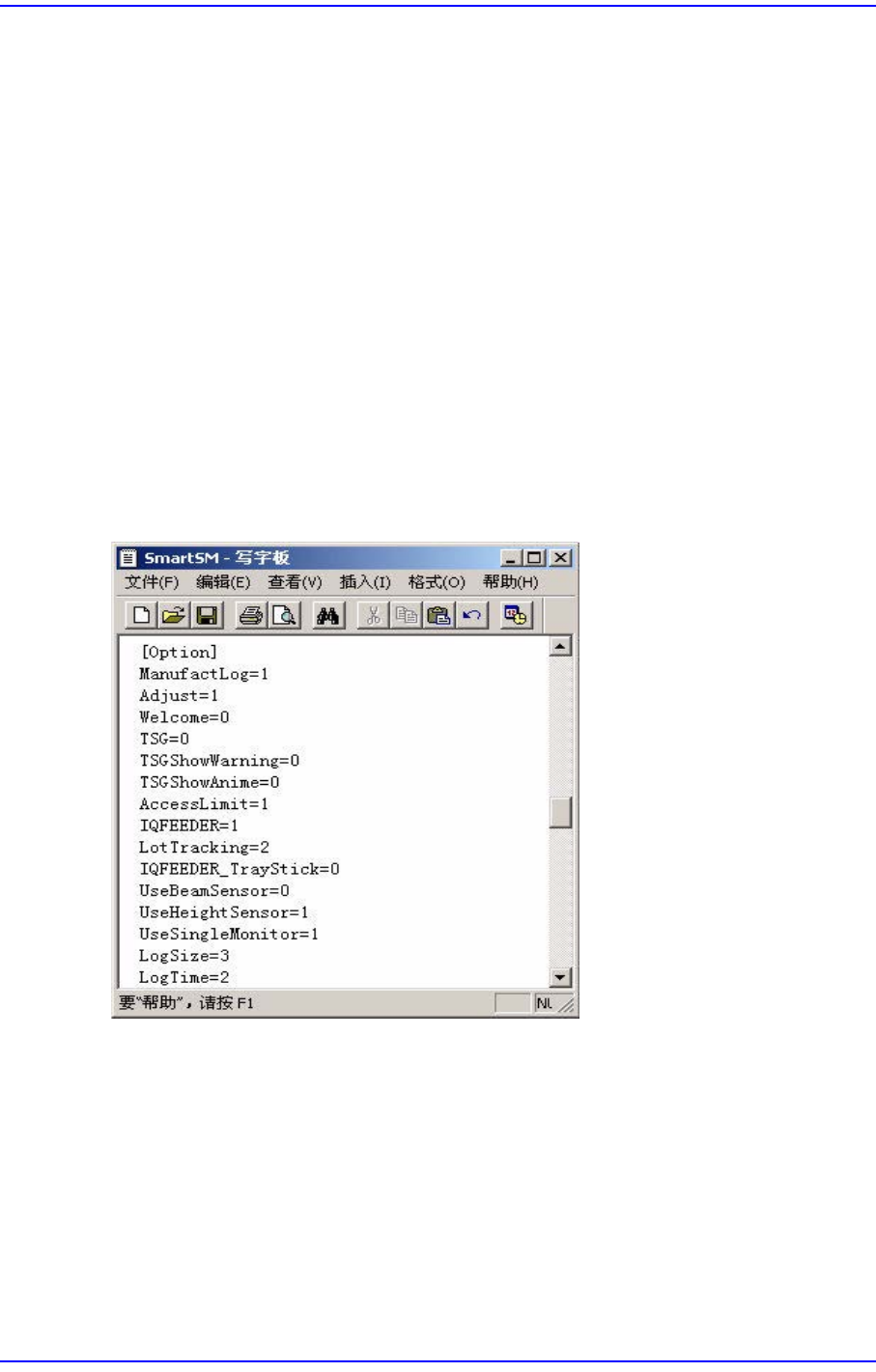

”C:\SmartSM\bin\SmartSM.ini” 文件的[Option]项目中设置成IQFEEDER=1,
LotTracking=2。那么“Board Definition对话框的” ‘Barcode Position’ 按钮被激活。
1D Barcode使用时
”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项目中设置成 IQFEEDER=1,
LotTracking=1。
Barcode 不使用时(Default设置)
”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项目中设置成 IQFEEDER=0,
LotTracking=0。
请于完成环境设置文件的修改作业后执行“SmartSM.exe”。
6-36
Samsung Component Placer SM481 Administrator's Guide
6.6.2. Barcode Position

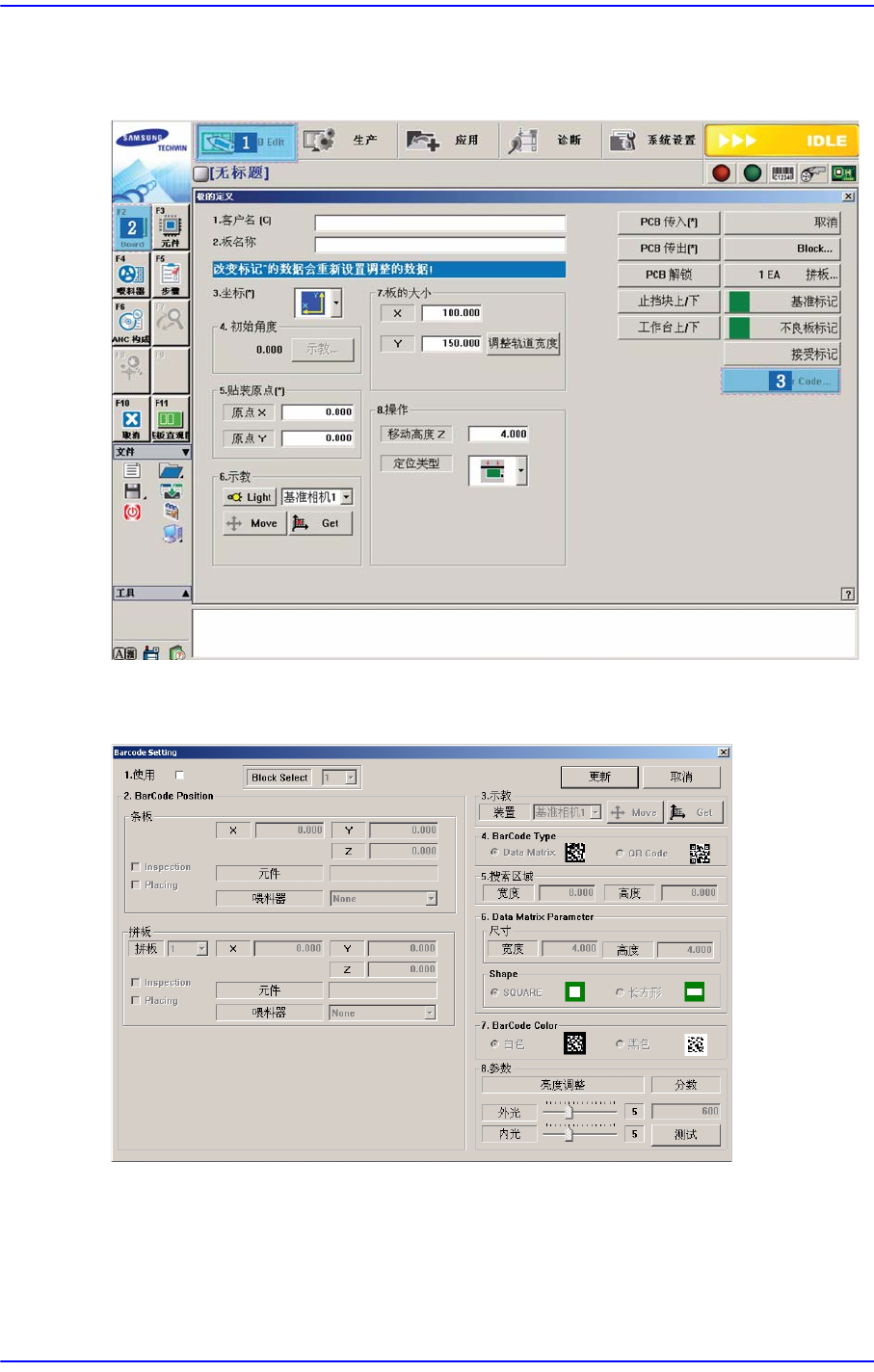

图
6.9 ‘Barcode Position’
对话框执行顺序
图
6.10 ‘Barcode Position’
对话框
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
Block PCB时
