13-26
Samsung Component Placer SM481 Administrator's Guide
针对MES主机(Host)识别本设备时的ID进行设定。

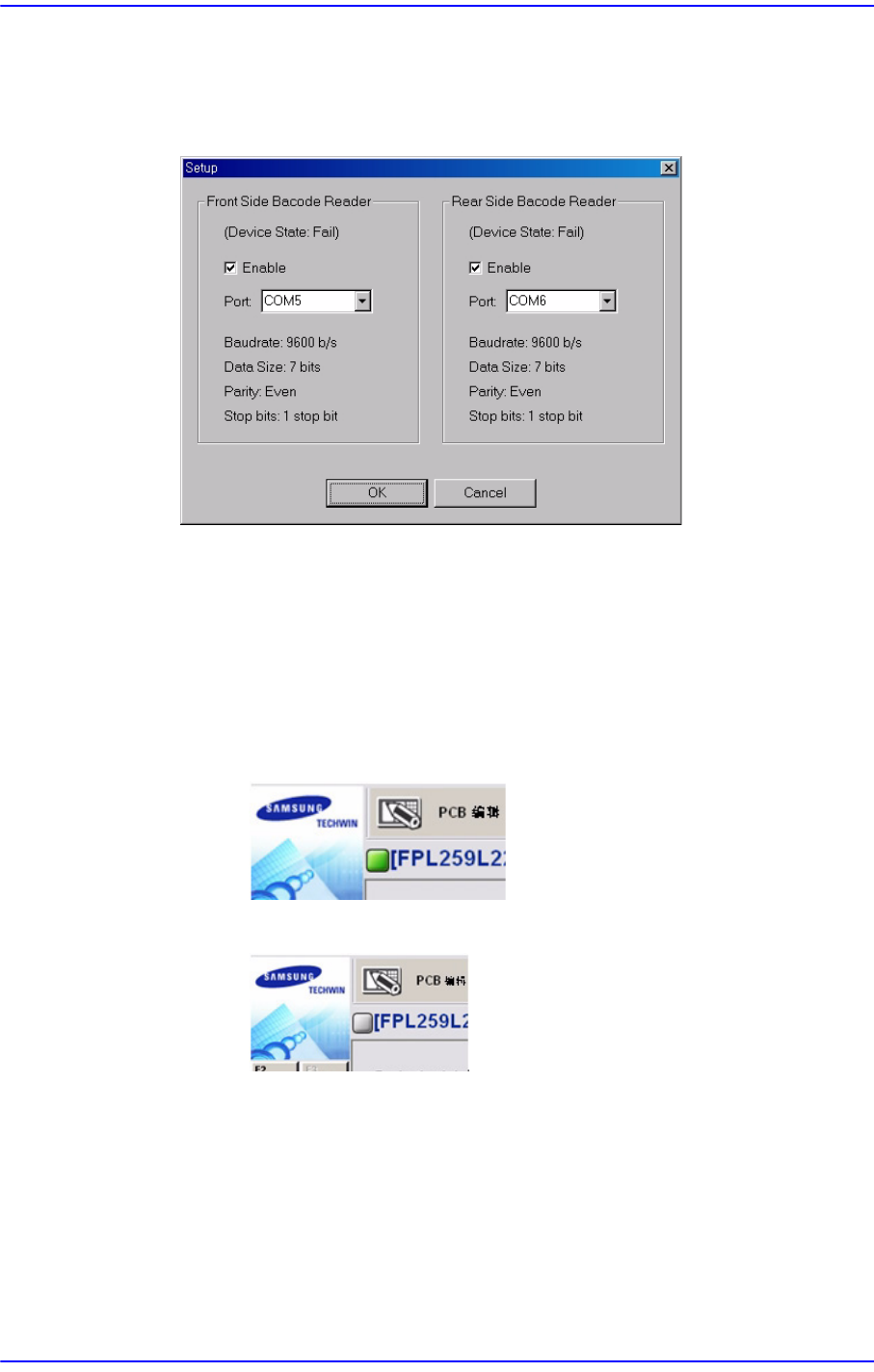

<Configure BCR...>按钮
单击该键时，将出现下列条形码扫描器设置用对话窗口。
<Enable>选择框
需要使用条形码读取机时，请圈选该复选框。
<Port>组合框
针对设备与条形码扫描器之间的通信进行端口设置。
检查MES主机与设备之间的连接状态
已连接时
没有连接时
13-27
系统设置
13.6. 装置（Device） [F11]
管理有关带式, 杆式, 吸嘴的数据。
13.6.1. Tape Feeder
以下画面是在目录框中选择 “Tape”时。 设定有关管带式喂料器的数据。

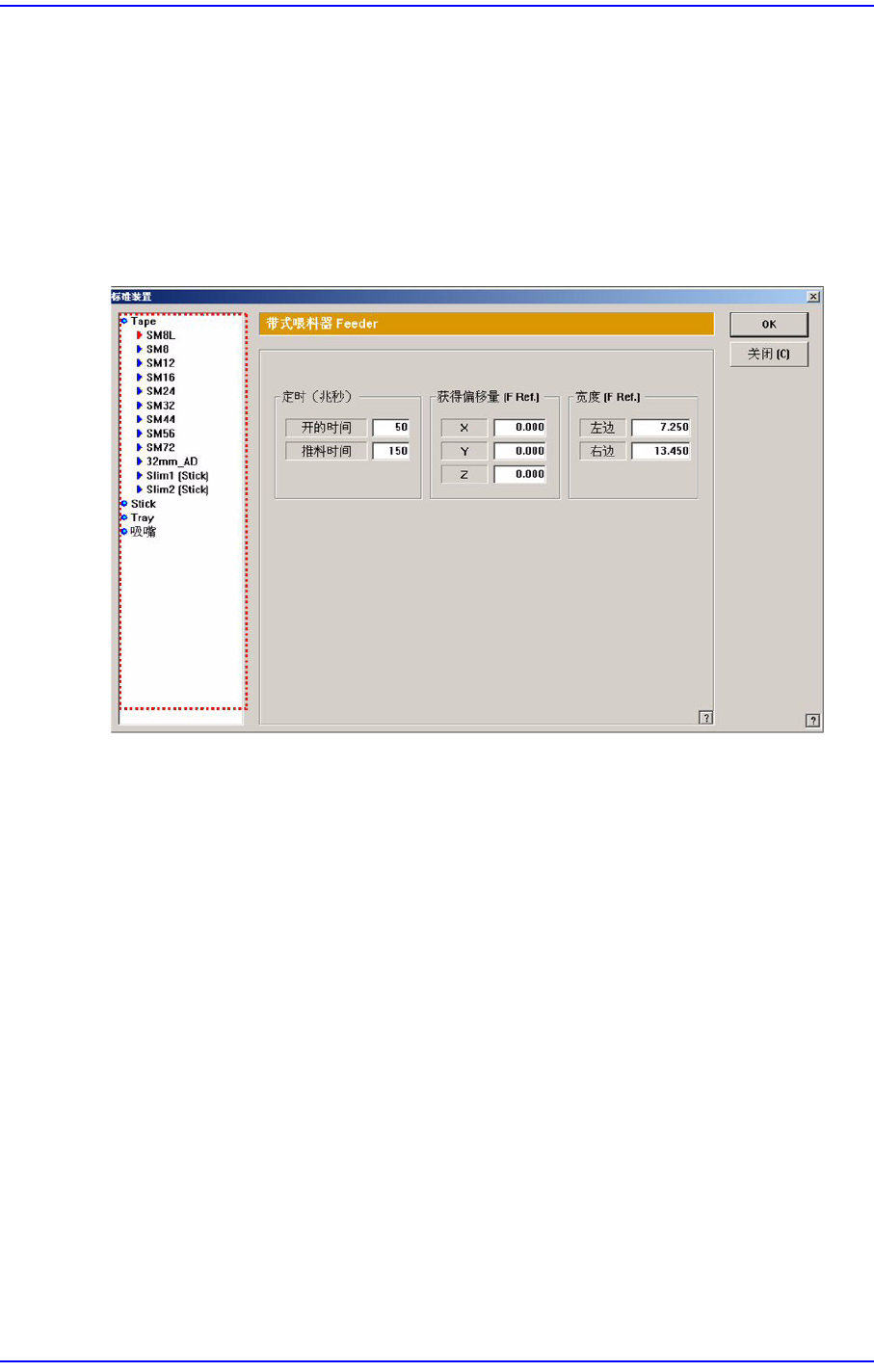

图
13.13 “
系统设定
:
标准装置
-
带式
”
对话框
目录箱
选择将要设定的装置。 以上画面画面为在装置目录选择 ” 带式”的情况。设定有
关带式喂料器的数据。
<预设推料次数> 组合框
选择为了前进带式喂料器需要几次推料动作的选项。
<定时> 领域
<开的时间> 编辑框
它是开启带式喂料器的开关的时间。
<推料时间> 编辑框
它是输送带式喂料器的时间。
<获得偏移量> 编辑框
设定带式喂料器的吸着点位置的偏移量。设定带式喂料器安装在设备的前面为
准时，对8mm 带式喂料器吸着点的其它带式喂料器吸着点的偏移量。
<宽度> 编辑框
设定Tape Feeder的左右宽度。
13-28
Samsung Component Placer SM481 Administrator's Guide
13.6.2. Stick Feeder
以下画面是在目录框中选择 “Stick”时。 设定有关管式喂料器的数据。

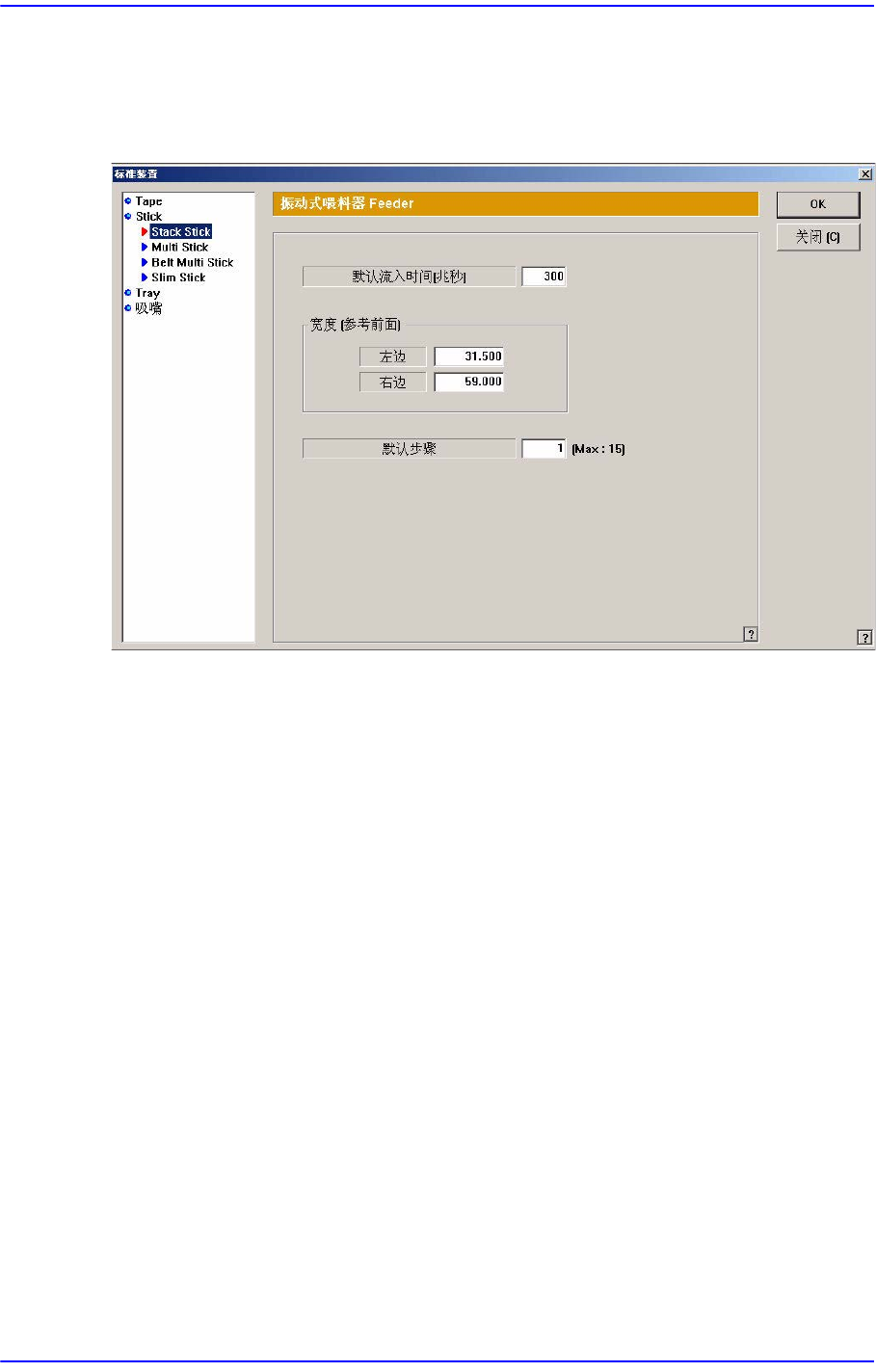

图
13.14 “
标准装置
–
管式
”
对话框
目录箱
选择将要设定的管式喂料器形式。
<默认流入时间[兆秒]> 编辑框
设定推料时间。
<宽度(参考前面)> 领域
<左边> 编辑框
设定管式喂料器的左侧宽度。
<右边> 编辑框
设定管式喂料器的右侧宽度。
<默认步骤> 编辑框
设置根据Stick Feeder Type的各Stick Feeder的基本Stick数。
