12-74
Samsung Component Placer SM481 Administrator's Guide

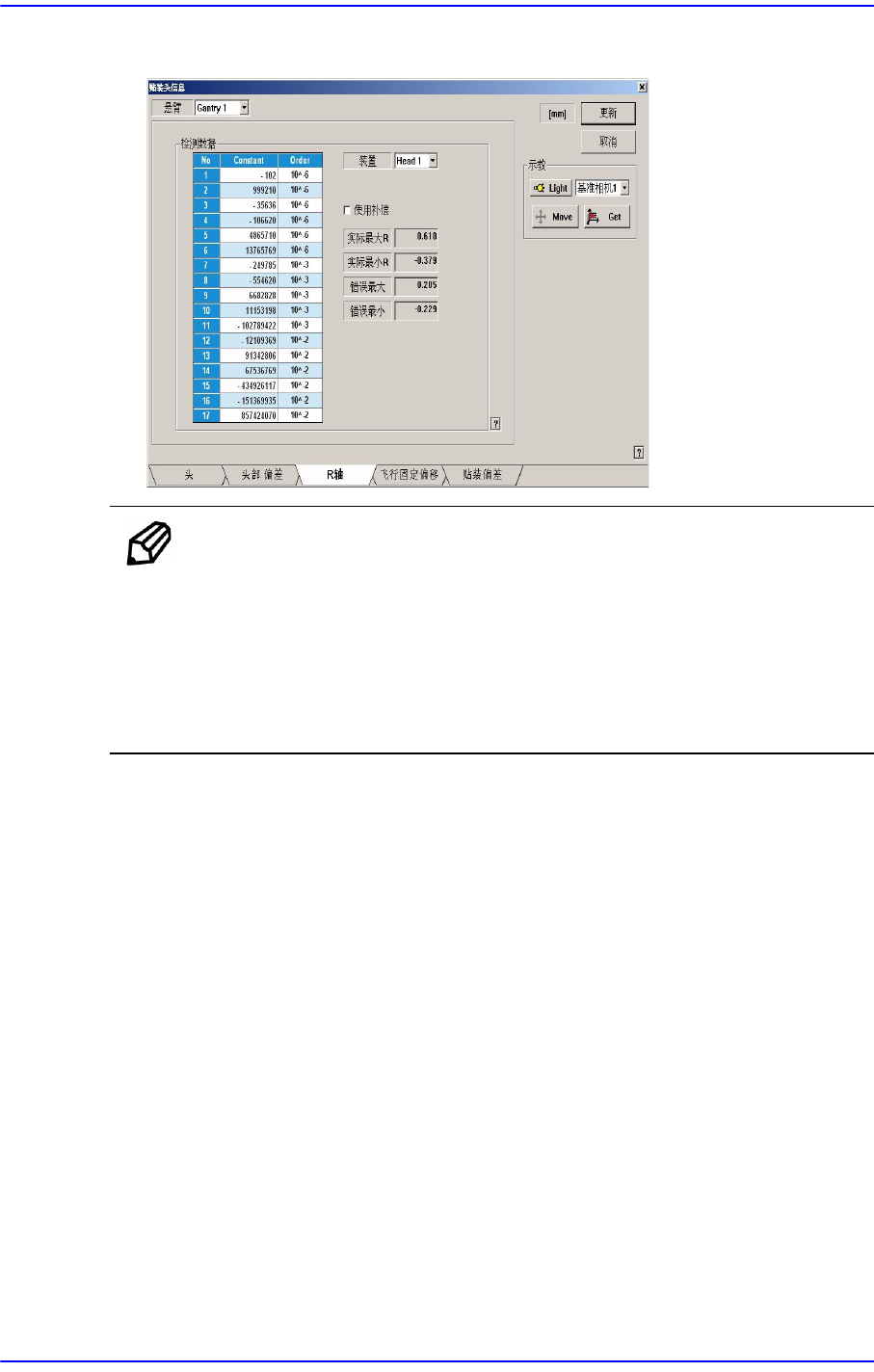

12. 结果值可在R Axis对话框中确认。
备 注
R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head10 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head10 : -0.200 ~ 0.200(deg)
12-75
Machine Calibration

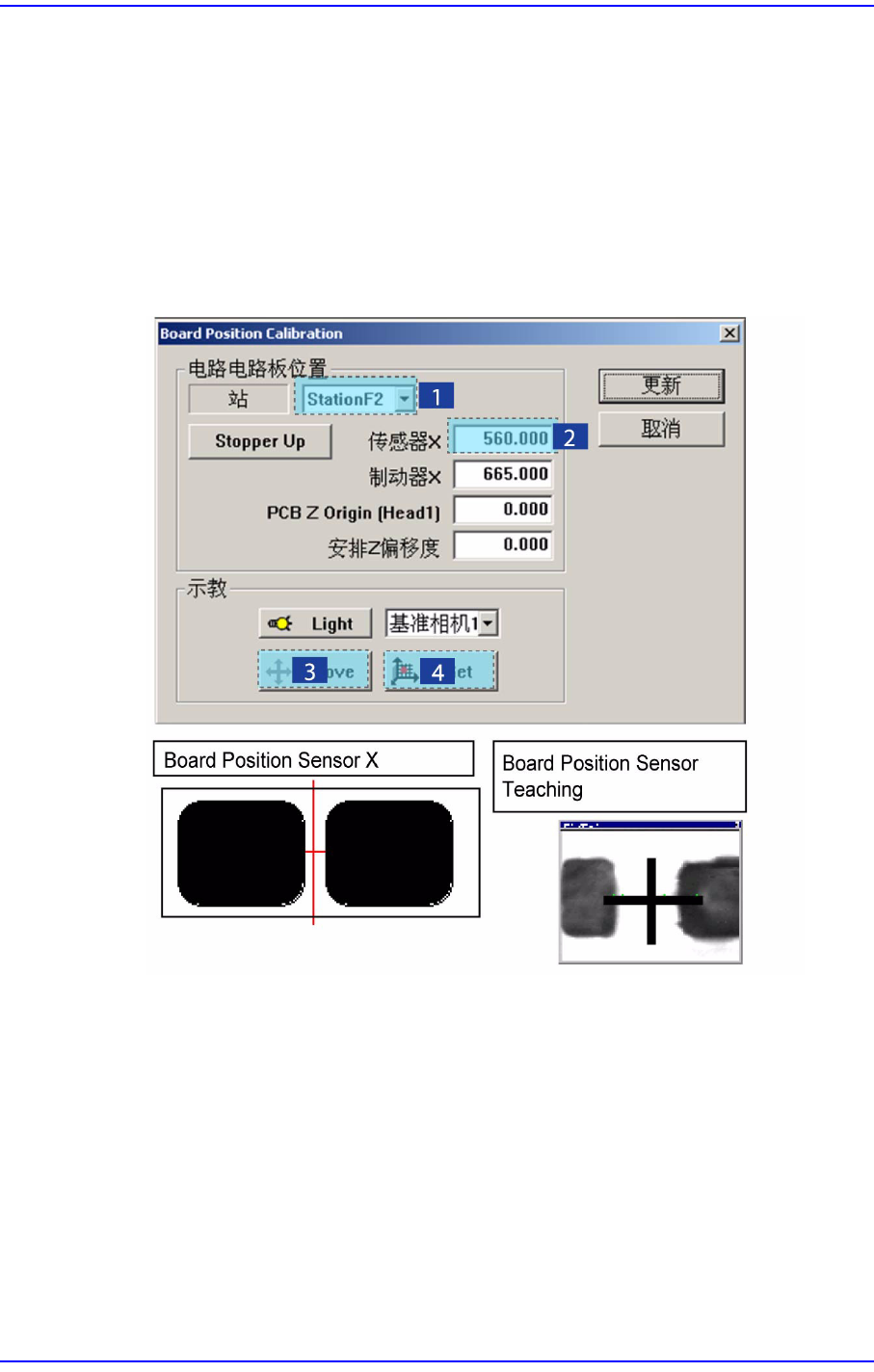

12.3.8. Board Positon Calibration
示教Conveyor贴装领域的Stopper位置和Sensor的 X位置。
以下是对Board Position进行Calibration的过程。
1. 用鼠标选择<Sensor X> 编辑箱，点击 <移动>按扭，把示教相机移动到Sensor X
位置。
2. 利用示教盒示教正确的位置。然后点击示教盒的‘Enter’ 按扭输入正确的Sensor
X坐标值

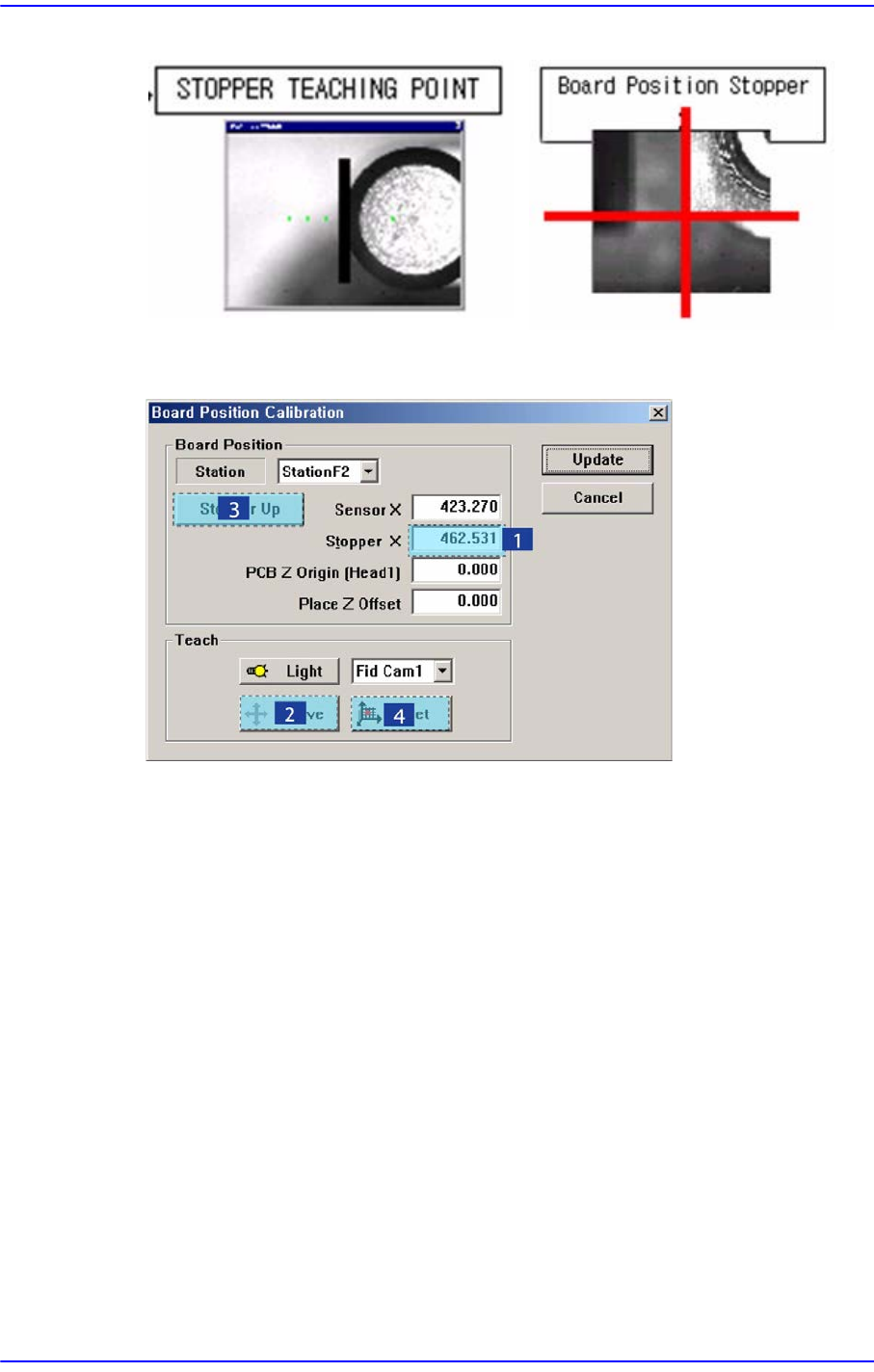

3. 利用鼠标点选择<Stopper>组合框后选择将要示教的Stopper。然后点击<示教>
按钮，相应的Stopper位置示教值自动输入到<位阻挡器 X>编辑框。
4. <止挡块上/下>按钮，先Up Stopper后再利用示教框 (Teaching Box)请准确示教
Stopper位置。
5. <Get> 按钮 再利用示教框 Stopper X的 板定位传感器 X坐标值。
6. 然后点击<止挡块上/下>按钮Down Stopper。
12-76
Samsung Component Placer SM481 Administrator's Guide
7. 单击< Update>按钮, 即可保存内容。
