14-7
Diagnosis(
诊断
)
果。
<叁考 标准> 领域
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
<关闭真空量>
在吸嘴支撑架上插入吸嘴的状态下堵住吸嘴孔时，显示各Head的空压值。
<打开真空量>
在吸嘴支撑架上插入吸嘴的状态下开放吸嘴孔时，显示各Head的空压值。

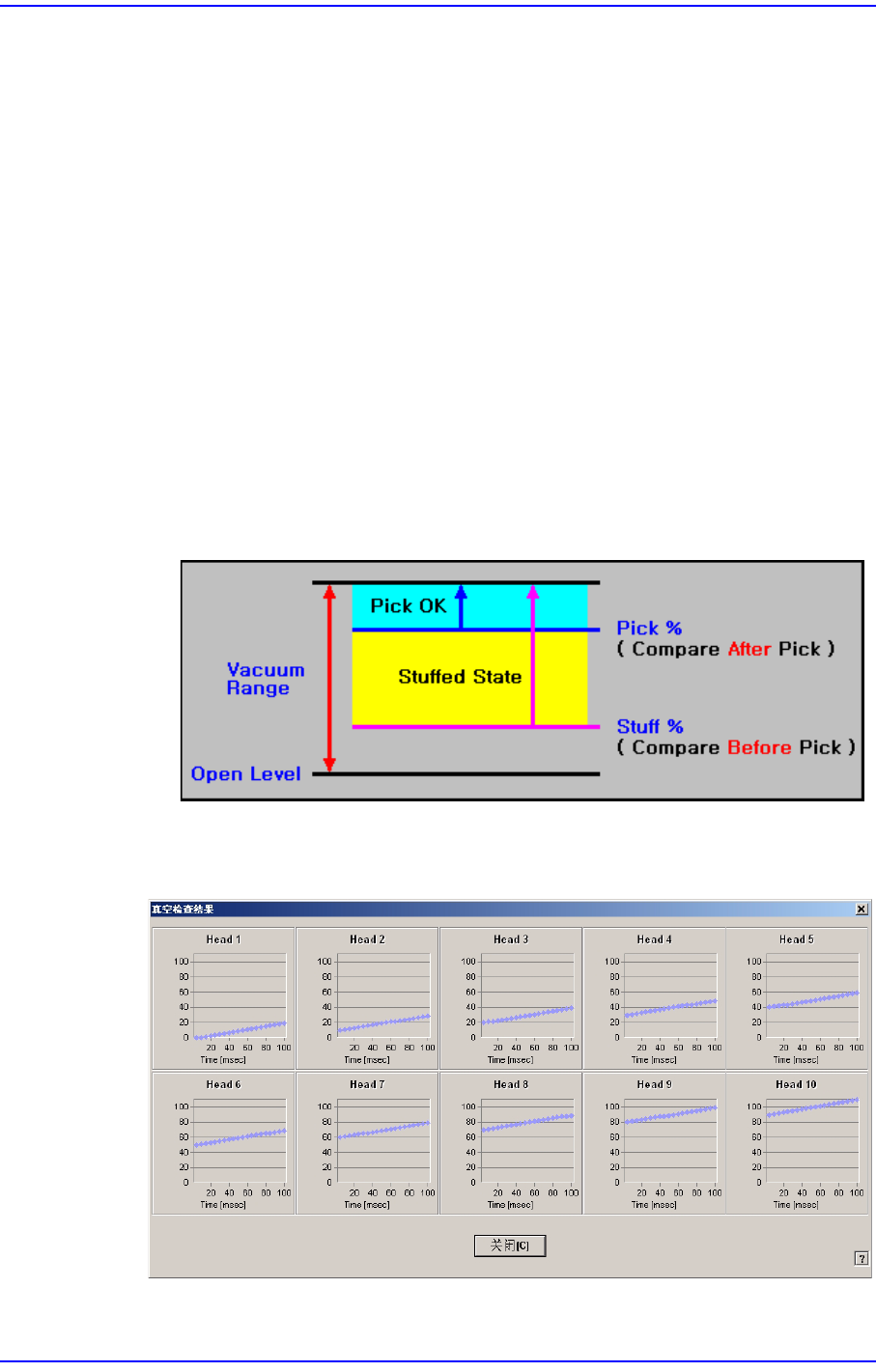

<检查真空量> 领域
表示判定部品的吸着成功与否的真空气压的值数。
<扼波器检验水准>
表示吸着部品之前判定吸嘴上有异物的真空气压的值数。
<真空检测标准>
表示吸着部品之后判定吸着部品成功的真空气压的值数。
<全检验> 按钮
对选定的Gantry的所有Head，测量进空压稳定所需要的时间。
<Valve Check> 按钮
14-8
Samsung Component Placer SM481 Administrator's Guide
为了确认生成真空(Vacuum On)与破坏真空(Vacuum Off)的执行是否正常而检查
电磁阀。检查时，以手动方式把CN040吸嘴插入贴片头主轴的吸嘴夹持器后检
查。

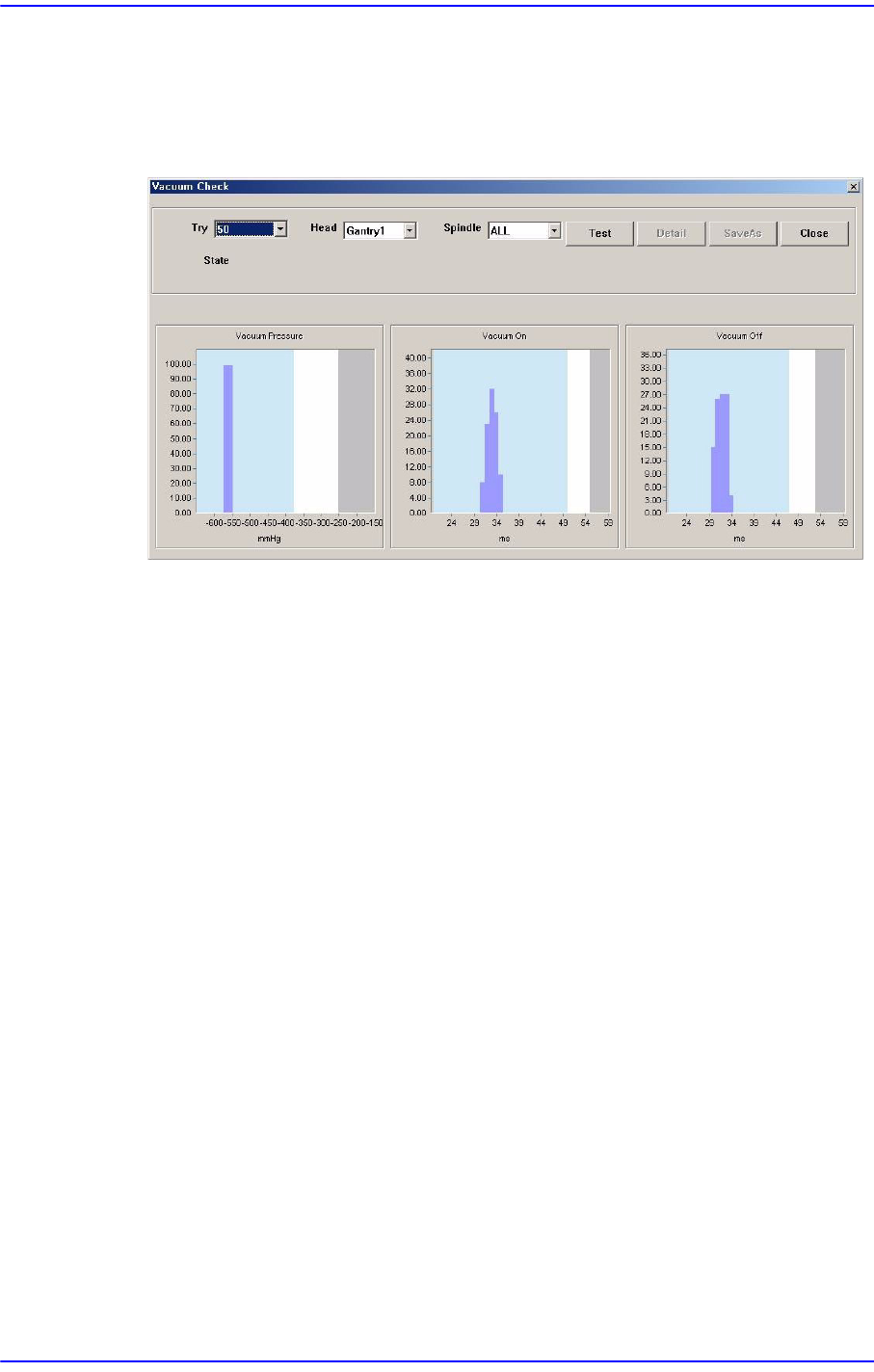

下面的对话窗口显示了利用CN040吸嘴进行检查的结果。
<Try> 组合框
输入生成真空(Vacuum On)与破坏真空(Vacuum Off)的执行次数。为了得到
有效的结果值，建议至少执行100次以上。
<Head> 组合框
选择需要检查电磁阀的悬臂。
<Spindle> 组合框
选择需要检查电磁阀的贴片头。选择“All”时，就会对 <Head>组合框上的选
定悬臂的一切贴片头进行检查。
<Test> 按钮
单击该键，就会按照 <Try>组合框上选择的次数对<Head>组合框与
<Spindle>组合框上选择的贴片头执行生成真空(Vacuum On)与破坏真空
(Vacuum Off)的检查作业，然后以图表方式显示其结果。
<Detail> 按钮

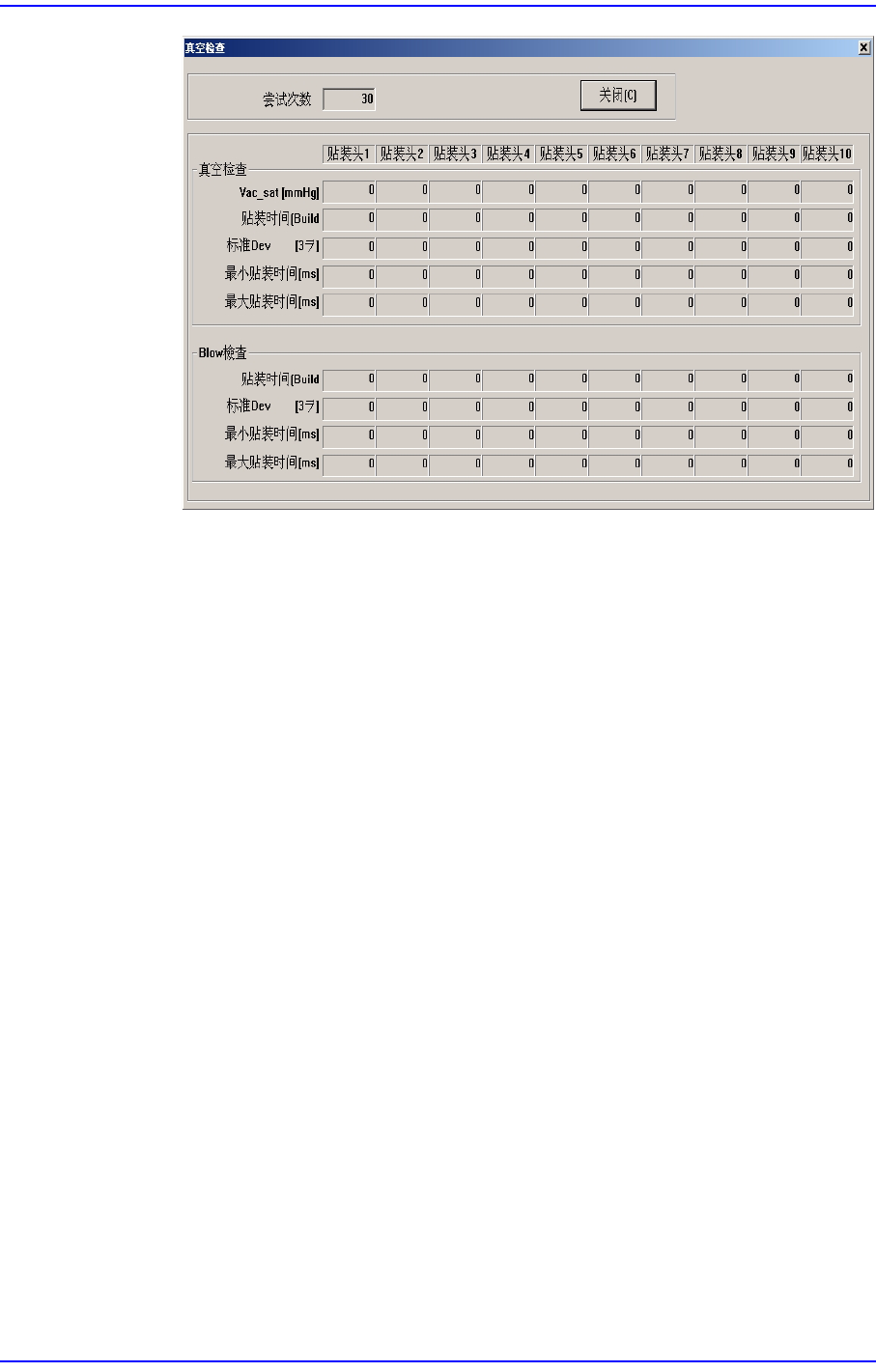

单击该键，就会出现下面的对话窗口并且以统计数据显示出针对选定贴片头
的检查结果。
14-9
Diagnosis(
诊断
)
<Vacuum Check> 领域
Vac_sat [mmHg]
指示执行了生成真空(Vacuum On)动作后该贴片头的平均真空程度(个别
测试时的平均值：-580 mmHg，整体测试时-540 mmHg)。
Build Time [ms]
指示真空度达到90%时所花费的时间 。
Standard Dev [3σ]
指示Build Time的离差(3σ)。
Min Build Time [ms]
指示Build Time的最小值。
Max Build Time [ms]
指示Build Time的最大值。
<Blow Check> 领域
Build Time [ms]
指示打开吹气的程度达到90%时所花费的时间。
Standard Dev [3σ]
指示Build Time的离差(3σ)。
Min Build Time [ms]
指示Build Time的最小值。
Max Build Time [ms]
