6-42 Samsung Component Place r SM481 Administrator's Guide 警 告 设备 Ready 状态下如果手动除去 board 或采取故障措施可 能会 受到伤害。 请务必开 窗解除 Ready 后设备 IDLE 状态下手动除去 board 或采取故障 措施。
6-41
Board
定义
图

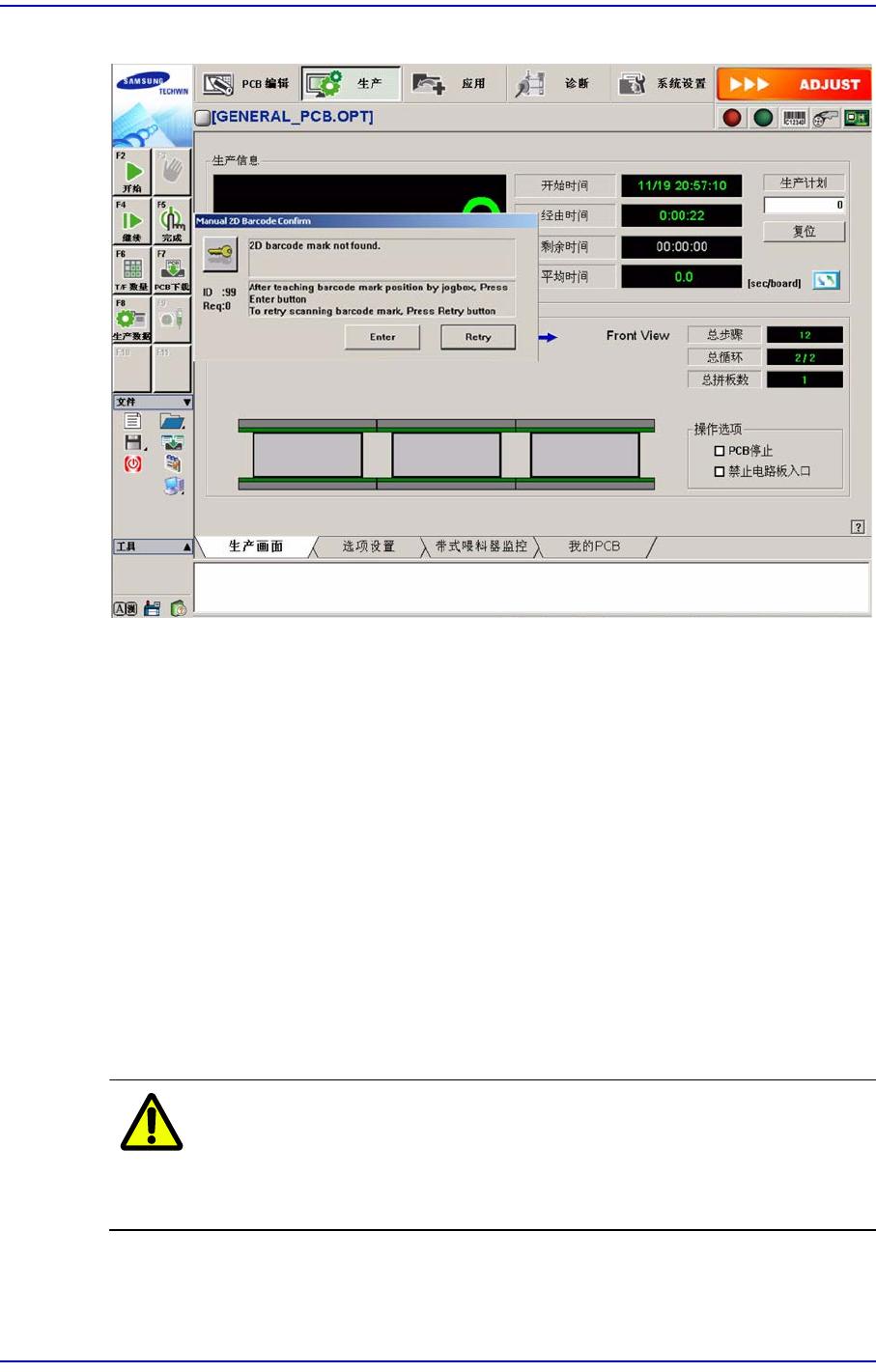

6.11 Manual 2D Barcode Confirm
对话框
((SM421, SM421F, SM421S)
<Enter> 按钮
利用Jogbox把示教相机移动到Barcode位置后点击此按钮重新选定Barcode位
置。
<Retry> 按钮
执行‘Barcode Position’对话框重新示教Barcode位置后执行识别测试。详细事项
请参照“6.6.2 Barcode Position“。
<Manual Confirmation> 领域
手动输入2D条形码的信息以针对识别错误采取措施。
<Confirm> 按钮
在上面的编辑框输入2D条形码信息后单击该键时，可以手动输入2D条形码
ID。
注 意
因为输入错误而收到MES服务器发来的“ 无法进行”命令时，设
备将转换到Freeze状态并停止生产，请谨慎输入正确的2D条形
码信息。
采取手动措施后仍然2D Barcode识别失败时，请手动除去相应PCB。
6-42
Samsung Component Placer SM481 Administrator's Guide
警 告
设备Ready状态下如果手动除去board或采取故障措施可能会
受到伤害。请务必开窗解除Ready 后设备 IDLE状态下手动除去
board或采取故障措施。
6-43
Board
定义

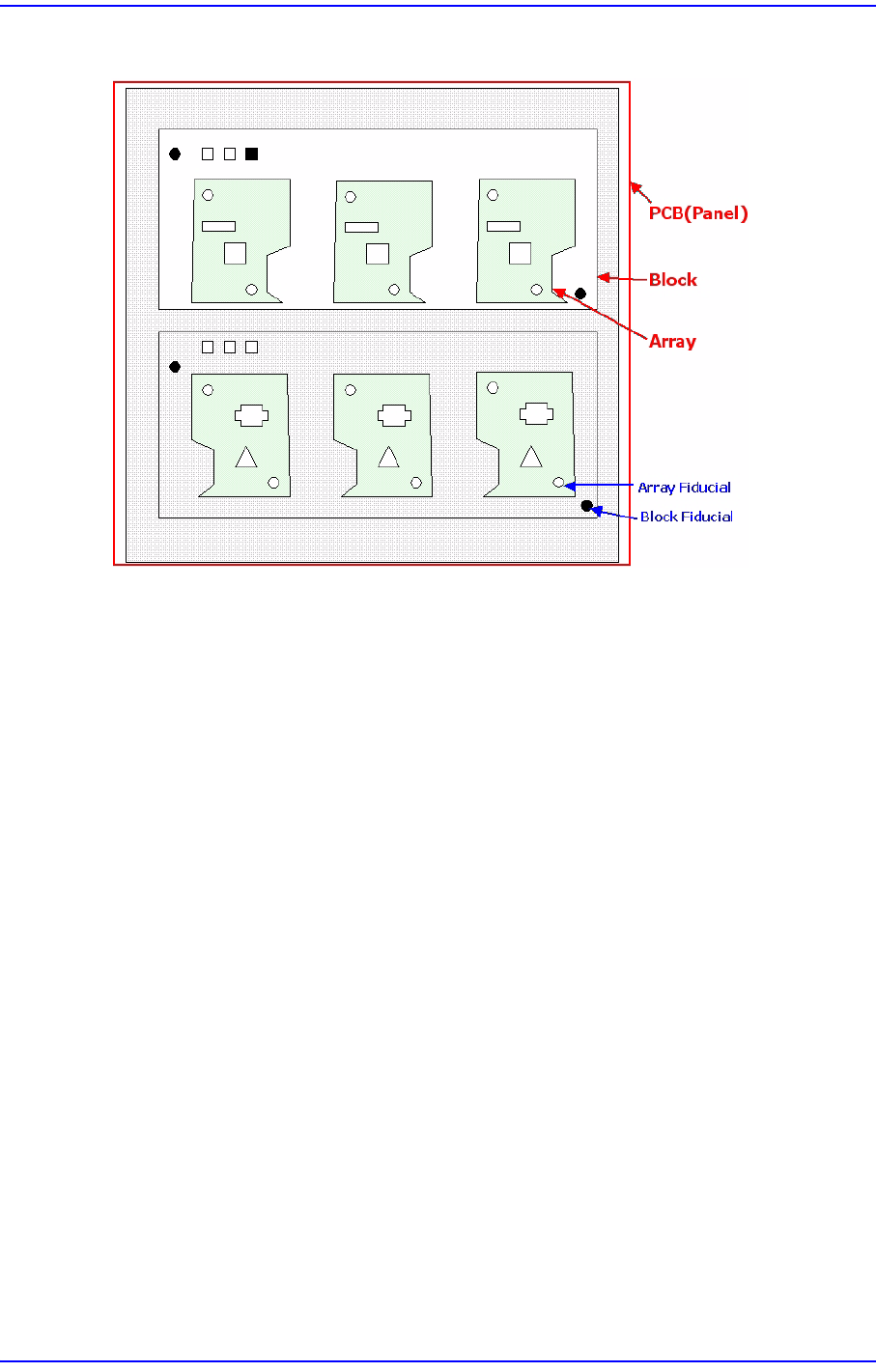

6.7. Block PCB
Block
构成One Board或Array PCB形态，构成一个完成的PCB分离形态的单位名称。物理
性方面与之前的PCB是相同的形态。
Block Fiducial
为了补正对Block内贴装点定义的一个代表 Block的 Fiducial。
是与之前的Panel Fiducial相同的概念，但之前的如果只存在一个Panel Fiducial则
Block Fiducial的存在跟Block个数相同的数量。
Block PCB
是对一个的Panel或Carrier上设置相同或异形的多个Block基板整体的名称。
PCB
一个PCB由一个或多个Block构成。
