12-71
Machine Calibration
12.3.7.8. R-Axis Offset Calibration
R轴的识别角度和贴装角度不相同时，因为通过Vision不能完全补正R轴的误差，因
此下降贴装精度。
因此R轴的Motion用数据的方式补正近似值，为了最小化此误差执行R-Axis Offset
校正。
校正作业之前首先要确认校正 Tool是否在 ANC的校正 Tool 处。
下面是 R-Axis Offset 的校正步骤。
1. 点击<准备吸嘴>按钮，在ANC1号孔中插入CN400吸嘴。
2. 选择<自动下一步> 校验框后，点击<15. R-Axis Offset> 按钮，则对选择的
Gantry自动执行校正。
选择<没有实际运动（手动）> 校验框后，执行校正会在各Head手动插入吸嘴，
并点击<下个>进入下一个阶段。
不选<自动下一步> 或<没有实际运动（手动）>中的任何校验框的状态下执行
校正时，虽然对当前被选的Head自动更换吸嘴，但要点击<下个>按钮才能执行
下一个阶段。
选择<15. R-Axis Offset>按钮则显示”首先，我们必须把所有吸嘴手动离开朝
向。将Z轴调制低处，点击[下一步]” 消息。为了手动除去所有贴装在磁头的吸
嘴，拉下磁头的Z轴，请点击 <下个> 按钮。
3. 那么, Head Assembly移动到设备原点位置后，拉下
所有Z轴。此时，请手动除去
所有已贴装的吸嘴。
4. 显示”下一步，将标准工具粘贴在头部1。点 击 [下一步]向下移动。移动后，手动
粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装 CN400吸嘴后，请
12-72
Samsung Component Placer SM481 Administrator's Guide
点击, <下个>按钮。
5. 显示“将 Z轴移至低处…请等一会”消息。显示是否跳跃对 Head1的校正进行的
对话框。要跳跃请点击 “是(Y)”, 要进行 Calibration请点击 “否(N)”, 然后点击<
下个>按钮。
6. 显示”移动到中心位置校正工具。移动，点击[下一步]。”。
7. 显示”准备标准。对于标准，点击[下一步]” 消息。此时，点击 <亮度 >按钮，在”
亮度控制”对话框中’SMVision’窗口显示的Calibration Tool上的Fiducial Mark明
显为止调整照明亮度后点击<下个>按钮。
8. Head从-360到360以5度为单位进行旋转的同时用飞行相机识别校正 Tool底面
的Fiducial Mark 2点。
12-73
Machine Calibration

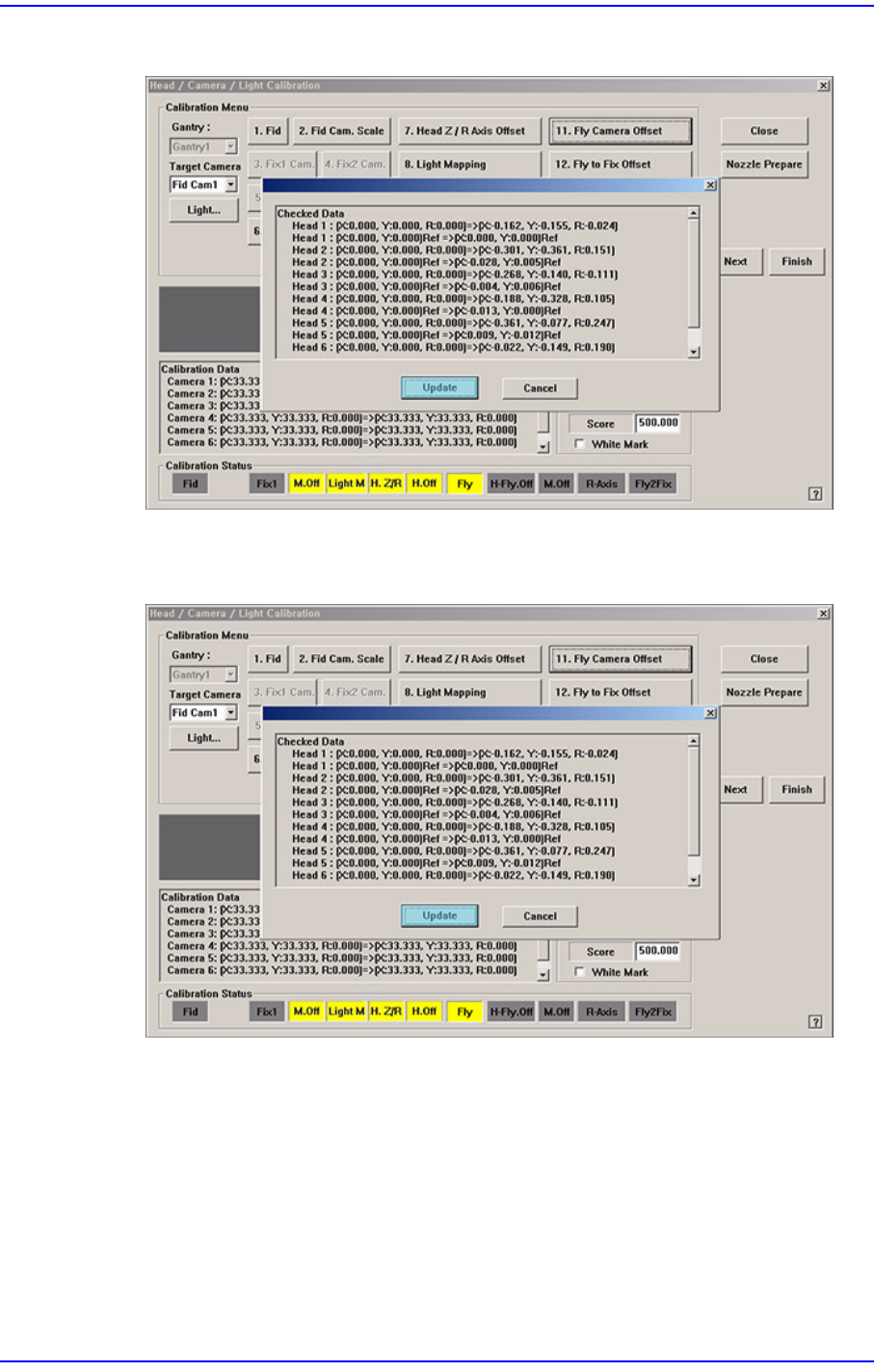

9. 自动执行 Calibration后，完成校正则如下图显示结果值。
10. 按照Head 2的校正方法，对Head 2~ 10执行校正。
11. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
