12-58 Samsung Component Place r SM481 Administrator's Guide 11 . < G a n t r y > 组合框中选择 Gantry2 后，与 Gantry1 相同的方式执行校正。结果值可在 Head Offset 对话框中确认。

12-57

Machine Calibration

7. 自动执行 Calibration后完成 Calibration则如下图显示结果值，请点击 <下个> 按

钮。

8. 显示“下一步, 把校校正工具从H1取下, 点击[下一步]头将向下移动。移动完成,

用手取下工具。”消息。为了在磁头1号的吸嘴支架手动除去CN400吸嘴。请点

击<下个 >按钮。

9. 请按照对磁头1的校正方法，同样地从Head 2~ 10执行校正。

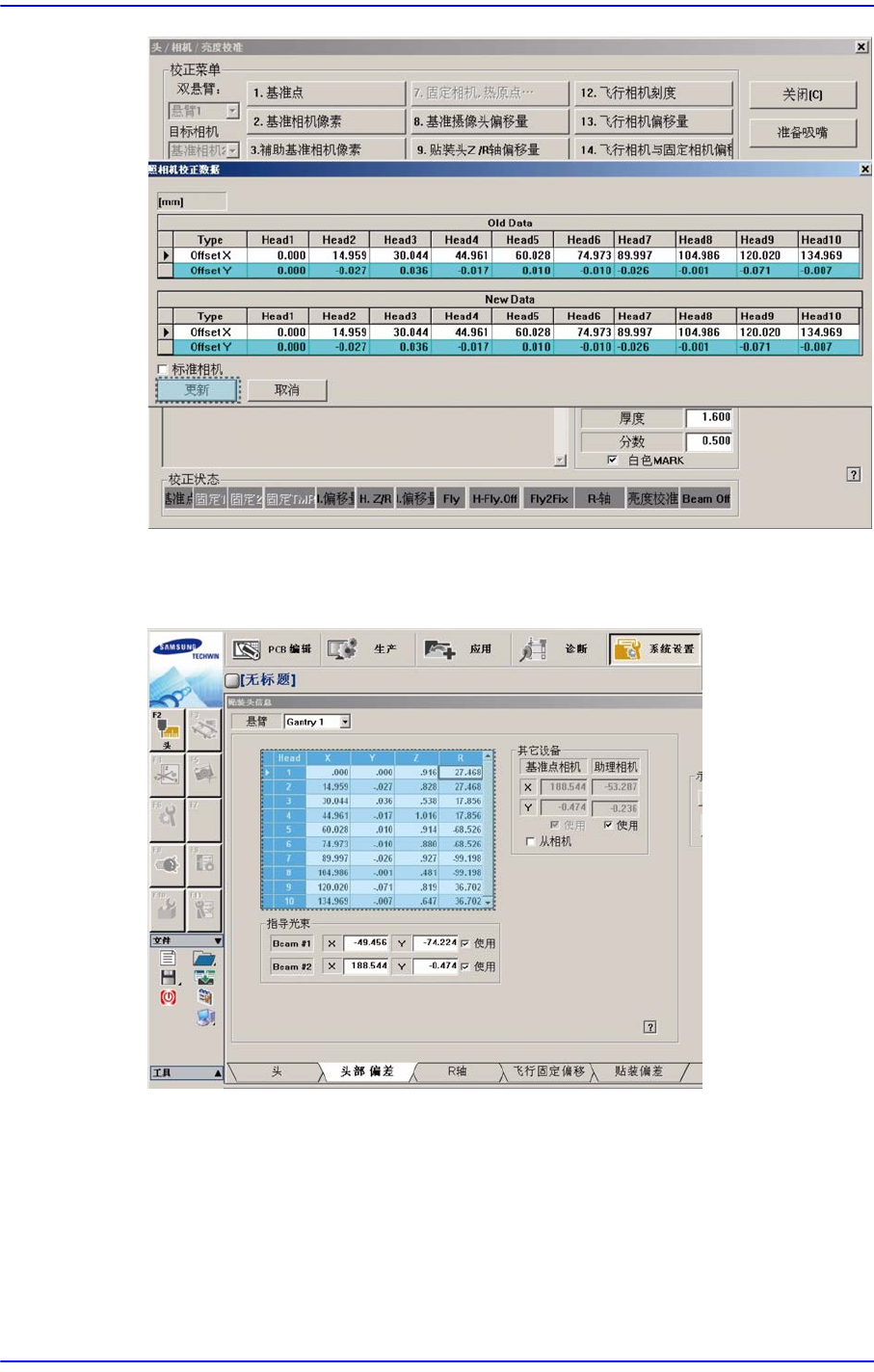

10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点

击<确定 >按钮。

12-58

Samsung Component Placer SM481 Administrator's Guide

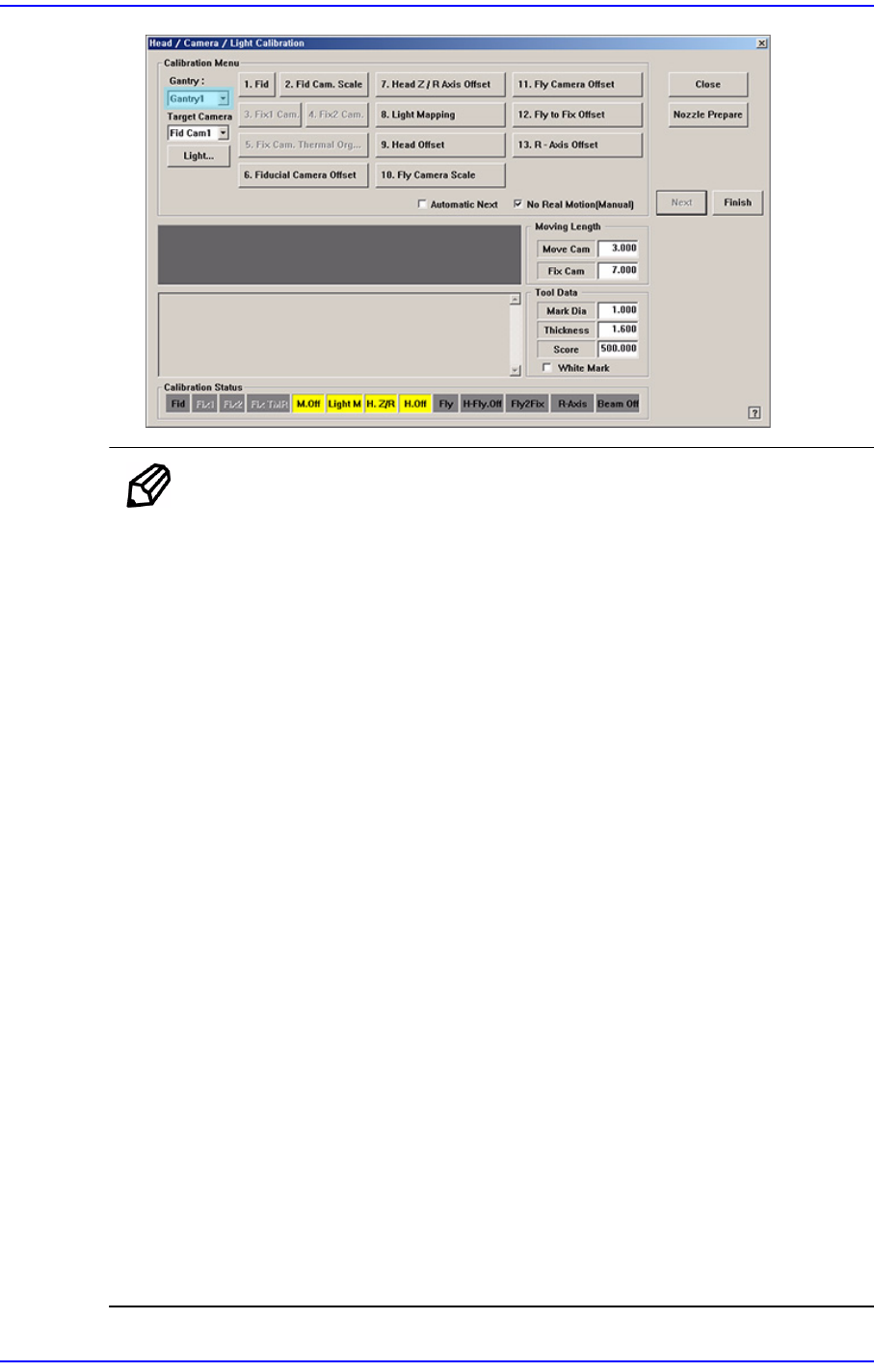

11. <Gantry>组合框中选择Gantry2后，与Gantry1相同的方式执行校正。

结果值可在Head Offset对话框中确认。

12-59

Machine Calibration

备注

Head XY Offset Calibration 基准值如下。

 Head 1

X:-0.06mm~0.06mm, Y: -0.05mm~0.05mm

 Head 2

X:14.94mm~15.06mm, Y: -0.05mm~0.05mm

 Head 3

X:29.94mm~30.06mm, Y: -0.05mm~0.05mm

 Head 4

X:44.94mm~45.06mm, Y: -0.05mm~0.05mm

 Head 5

X:59.94mm~60.06mm, Y: -0.05mm~0.05mm

 Head 6

X:74.94mm~75.06mm, Y: -0.05mm~0.05mm

 Head 7

X:89.94mm~90.06mm, Y: -0.05mm~0.05mm

 Head 8

X:104.94mm~105.06mm, Y: -0.05mm~0.05mm

 Head 9

X:119.94mm~120.06mm, Y: -0.05mm~0.05mm

 Head 10

X:134.94mm~135.06mm, Y: -0.05mm~0.05mm
